eSPI (Enhanced Serial Peripheral Interface)
eSPI 为 Intel 新一代主板所使用的传输协议，旨在整合现有的 SMBus／LPC／SPI Flash 接口，以提高传输效率并精简总线线数。数据来源依据 Enhanced Serial Peripheral Interface (eSPI) Interface Base Specification (for Client and Server Platforms) June 2013, Revision 0.75。
通道前缀差异见 Settings。
Protocol Trigger 說明：eSPI Trigger

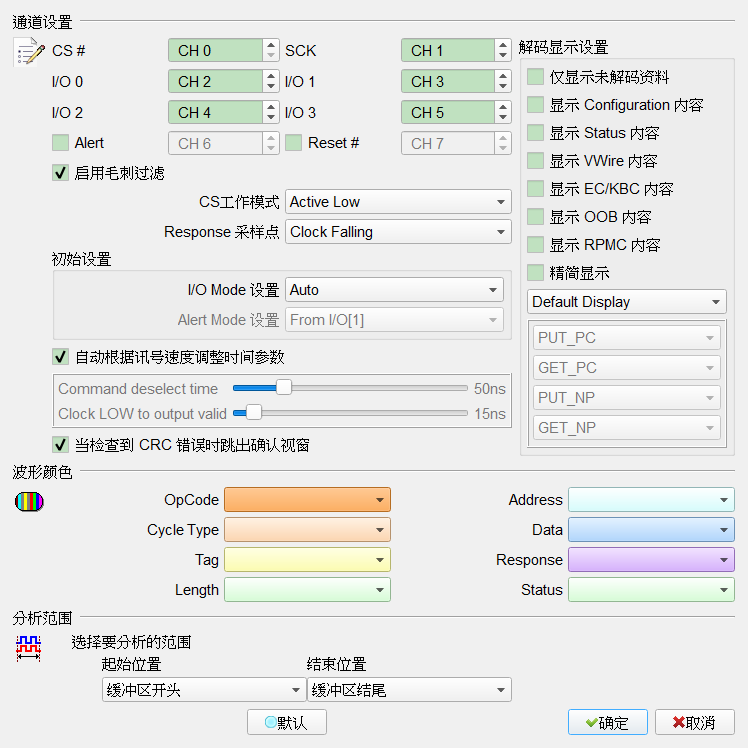

Decode Settings
- 通道设置:
- CS#: Chip Select（Active Low）。
- SCK: 时钟。
- I/O0–I/O3: 数据输入／输出引脚。
- Alert: Alert 信号（可选）。勾选时栏位启用（Enable）通道与 Alert Mode。Default 为未勾选。
- Reset: Reset 信号（可选）。勾选时栏位启用（Enable）。Default 为未勾选。
- 初始设置:
- I/O Mode: 设置波形前段 I／O 状态为 Single／Dual／Quad／Auto；之后会依波形内容自动切换。Default 为 Auto。
- Alert Mode: 设置波形前段 Alert 来自 I/O1 或 Alert#。Default 为 From I/O[1]。
- Command deselect time: 设置 tSHSL（Chip Select# Deassertion Time）。Default 为 50 ns。
- Clock LOW to output valid: 设置 tCLQV（Output Data Valid Time）。Default 为 15 ns。
- 解码显示设置:
- 显示 Configure 内容: 进一步解析 SET_CONFIG／GET_CONFIG。勾选时栏位启用（Enable）。Default 为未勾选。
- 显示 Status 内容: 进一步解析 Status。勾选时栏位启用（Enable）。Default 为未勾选。
- Reduced Report: 缩减数据内容，方便查看 Command Flow。勾选时栏位启用（Enable）。Default 为未勾选。
- Filter 设置: 针对特定 OPCode／Cycle Type 或 Address 范围选择显示或不显示报告。Default 为 Default Display。Address Filter 设置存于工作目录下的
LA\eSPI\eSPIFilterX.bin。

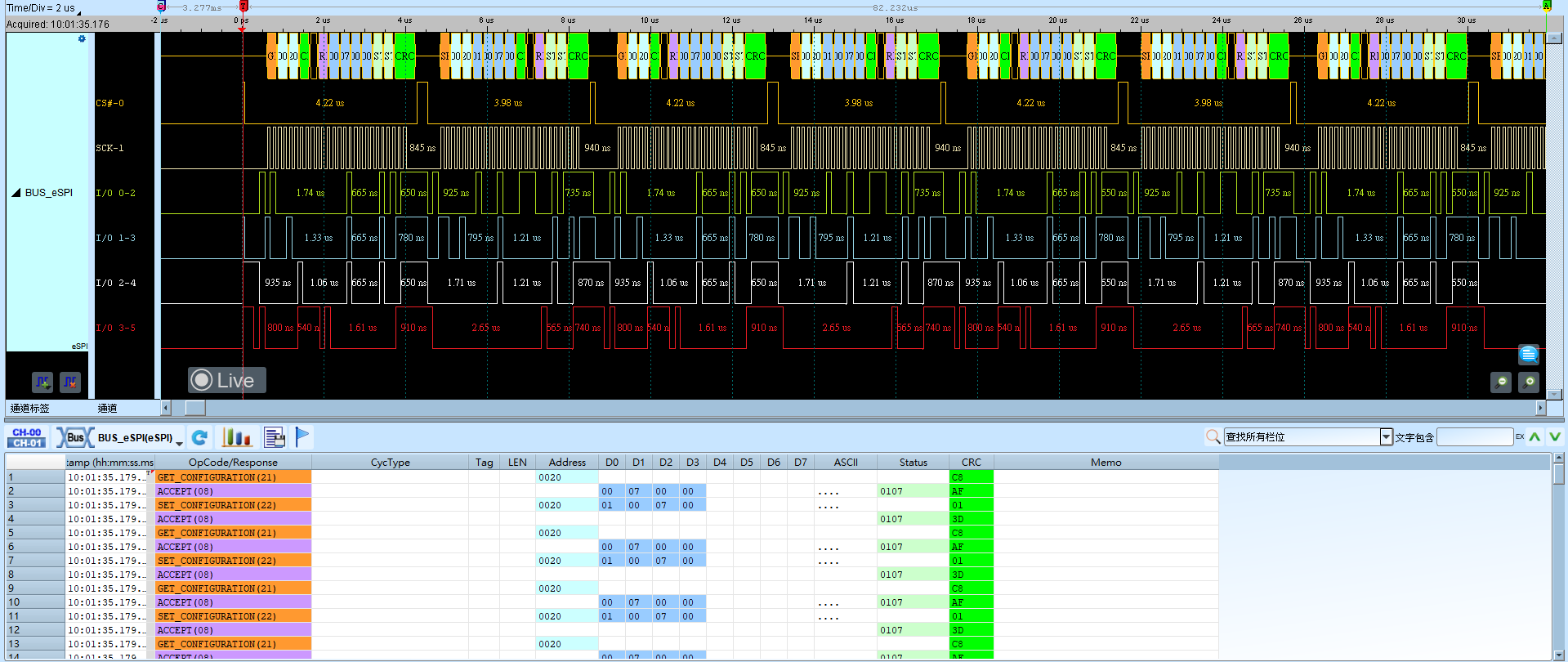

Result
