RC-5 (Philips RC-5 Protocol)
RC-5 是飞利浦（Philips）制定的红外遥控信号协议，广泛用于低成本遥控。该协议明确界定不同类型的设备（如家庭娱乐系统）以确保兼容性。目前较新协议为 RC-6，功能更多，但多数仍采用 RC-5 格式。
编码方式（有／无载波）或 Extended 模式设错会解码失败。通道前缀差异见 Settings。

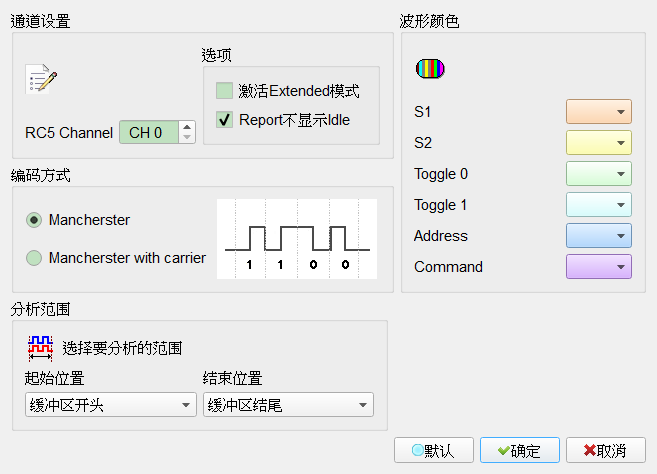

Decode Settings
- 通道设置: 设置待测物信号接在逻辑分析仪的通道。
- 启用Extended模式: 启用时会将 S2 转换成 Command 的第七个比特，波形区会多 Extend Command。勾选时栏位启用（Enable）。Default 为未勾选。
- Report不显示Idle: 报告区不显示 Idle，便于观察分析结果。勾选时栏位启用（Enable）。Default 为勾选。
- 编码方式:
- Mancherster: 无载波 Manchester。Default 为选取此模式。
- Mancherster with carrier: 有载波 Manchester。
Result

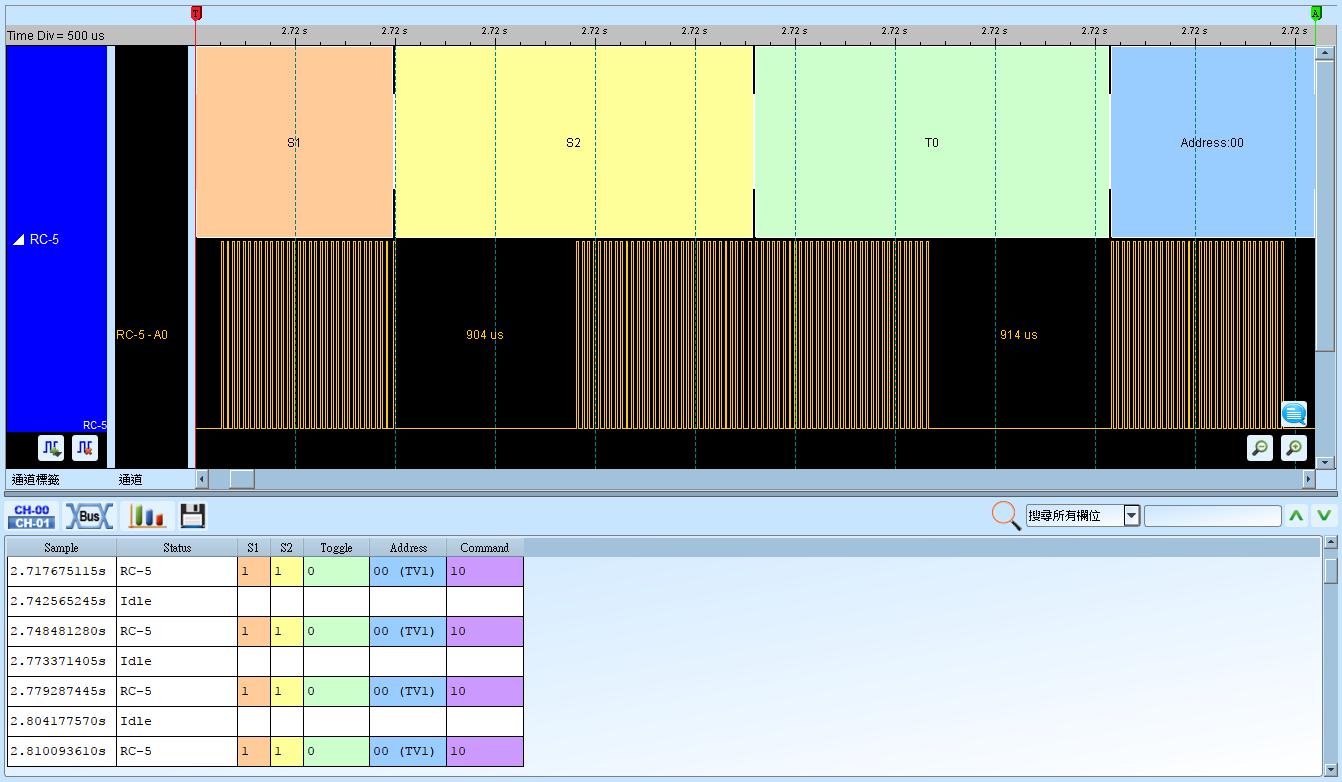

分析无载波之 RC-5：

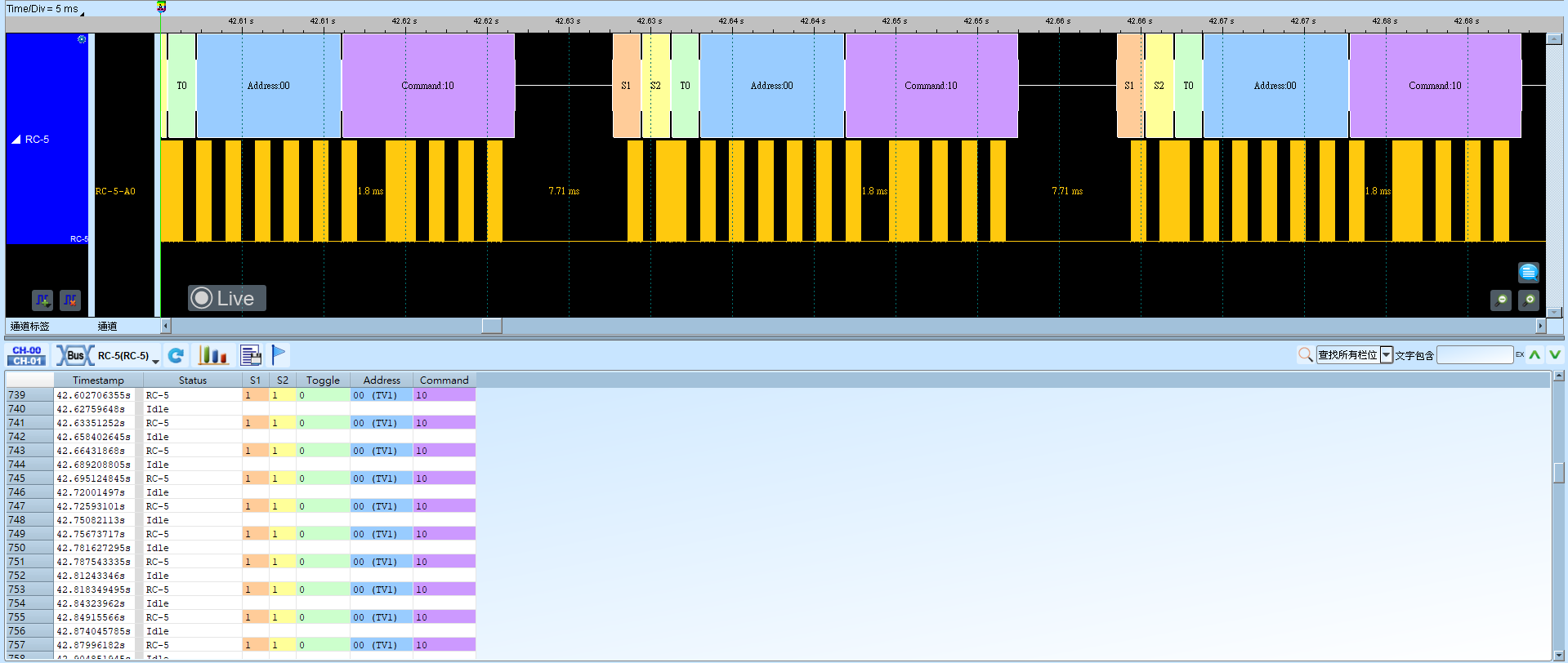

分析有载波之 RC-5：
