LIN 2.2 (Local Interconnect Network)

LIN（Local Interconnect Network）为车用低成本单线串行总线，常用于车门、车窗等低速外设；与 CAN 互补。

Baud Rate 或 Checksum／版本选错会解码失败；Auto 可自动侦测波特率。通道前缀差异见 Settings。

Protocol Trigger 說明：LIN Trigger

Decode Settings

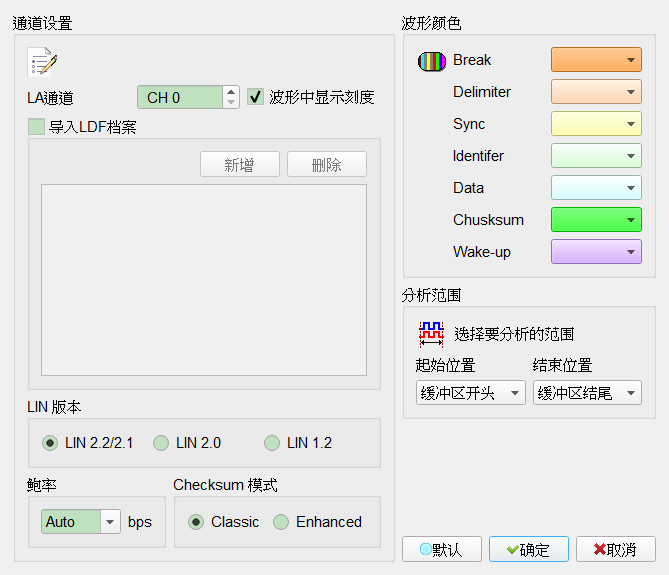

LIN Decode Settings

• LA Channel: 指定 LIN 信号通道。
• Show scale in the waveform: 依 Baud Rate 在波形显示 bit 刻度。勾选时栏位启用（Enable）。Default 为勾选。
• Import LDF File: 导入 LIN Description File（LDF）。勾选时栏位启用（Enable）并可 Add 文件。Default 为未勾选。
• Version: LIN 规范版本。LIN 2.0 之后才支持增强型 Checksum。Default 为 LIN 2.2／2.1。
• Baud Rate: 波特率（含 Auto）。Default 为 9600。
• Checksum: Classic／Enhanced。Default 为 Classic。

Result

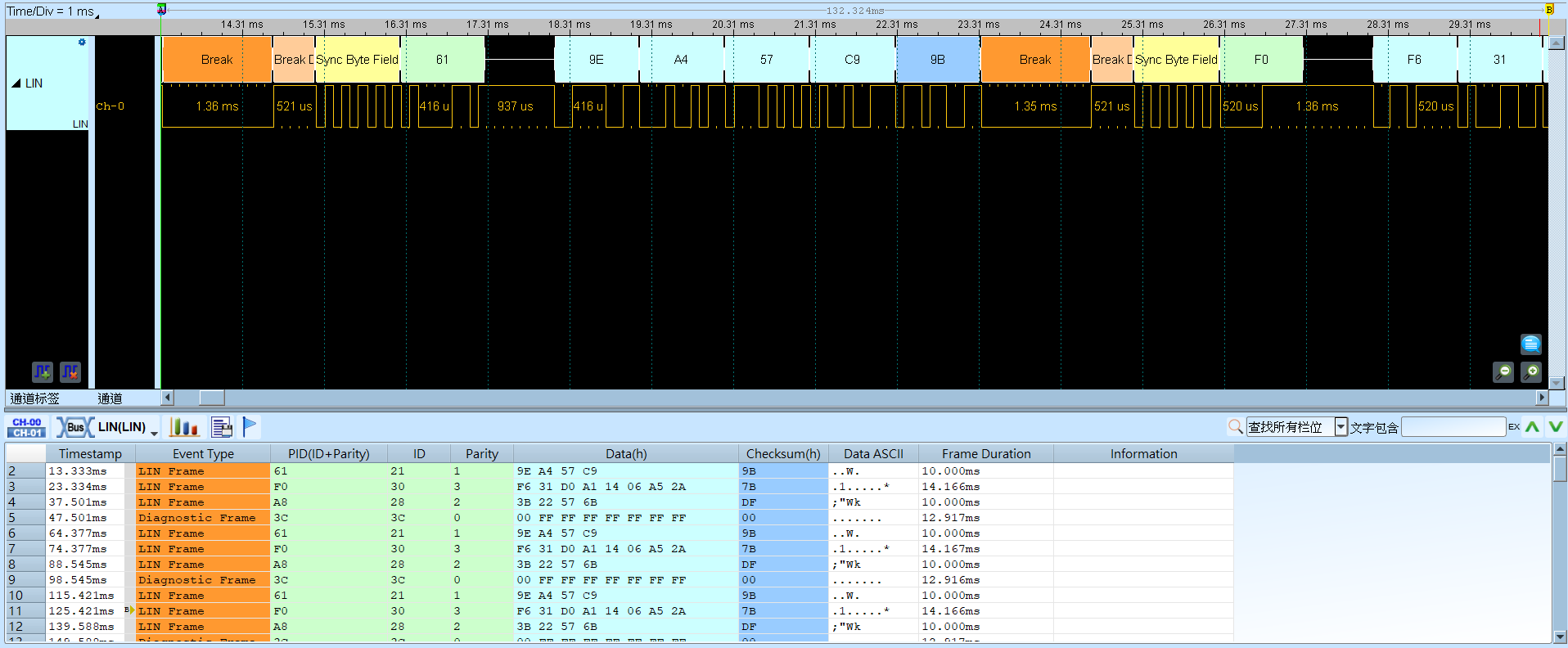

LIN 解码结果

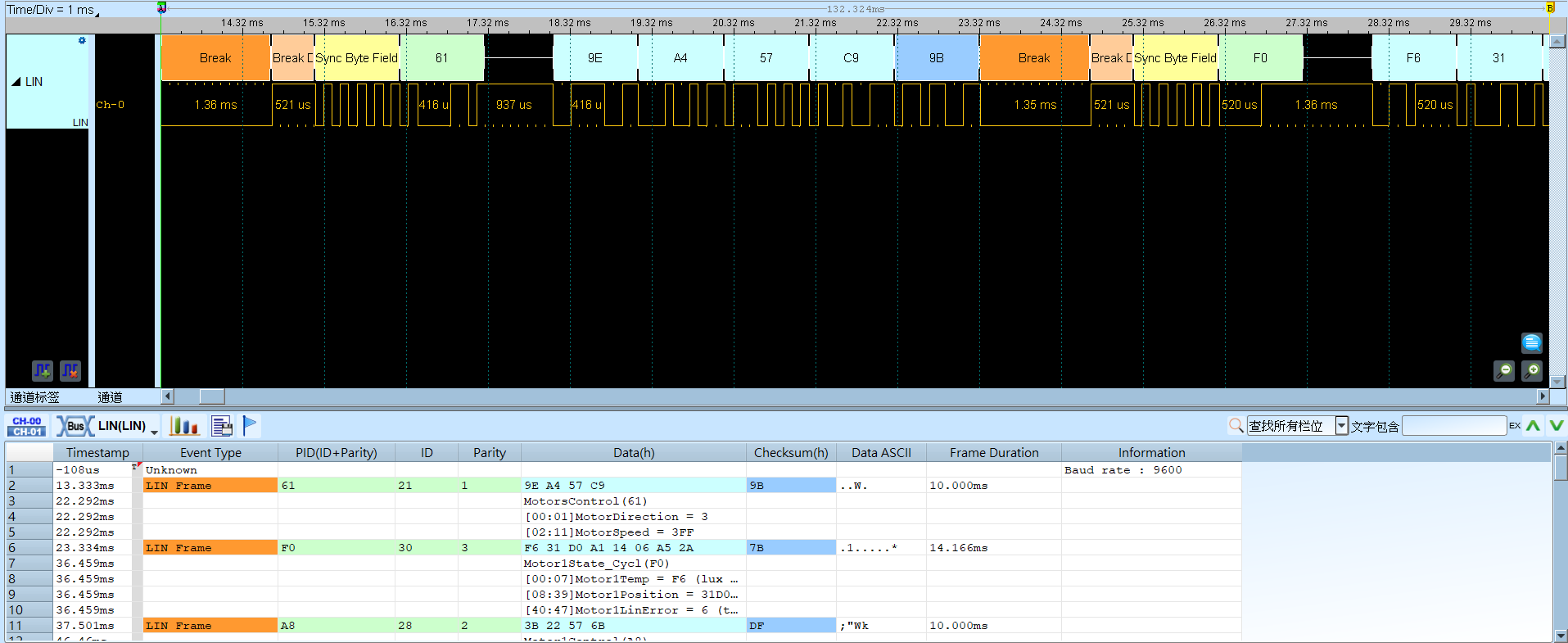

导入 LDF 后可显示信号描述对应：

导入 LDF
