IOLink
IO-Link 是将智能传感器及执行器连接到自动化系统的通讯接口，依照标准中的 Single-drop digital communication interface for small sensors and actuators（SDCI）。此规范包括电气的连接方式以及数字的通讯协议，智能传感器及执行器可以依此和自动化系统互动。
Transmission Timeout／Response Time 或分析模式设错会影响 Master／Device 解码与报告内容。通道前缀差异见 Settings。

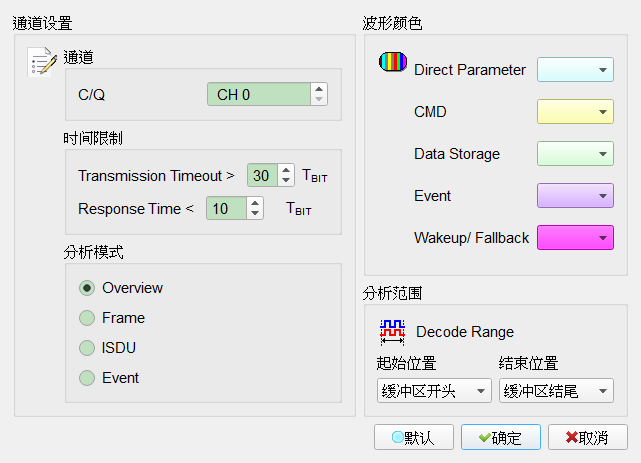

Decode Settings
- 通道: 设置待测物上 C/Q 信号端接在逻辑分析仪的通道编号。
- 时间限制:
- Transmission Timeout: 若 IDLE 大于此数值，下一笔数据将进行 Master 解码分析。Default 为 30 TBIT。
- Response Time: 若 IDLE 小于此数值且大于 3 TBIT，下一笔数据将进行 Device 解码分析。Default 为 10 TBIT。
- 分析模式: 报告以选取的方式分析（Overview、Frame、ISDU、Event）。Default 为 Overview。
Result

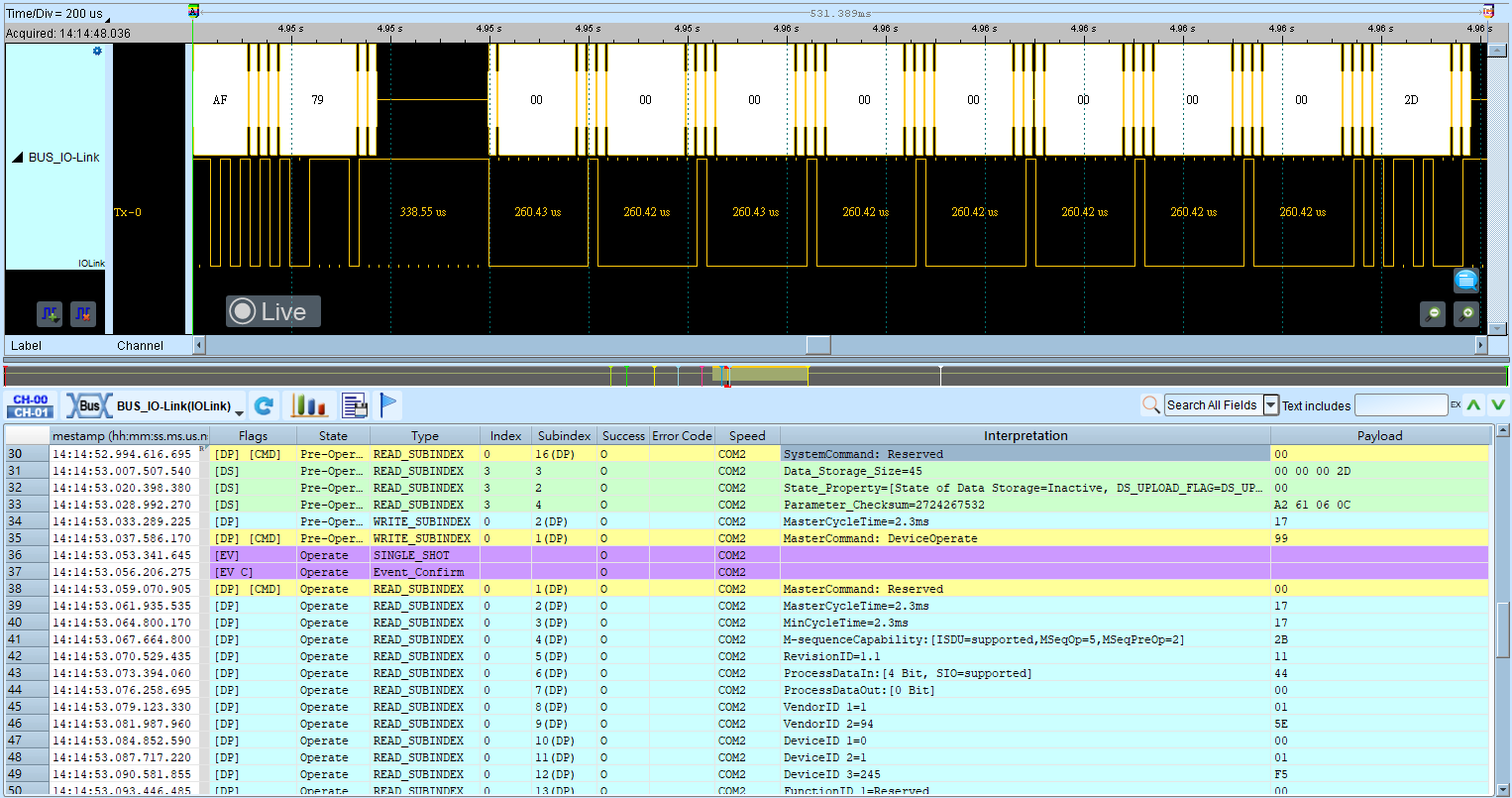

Overview

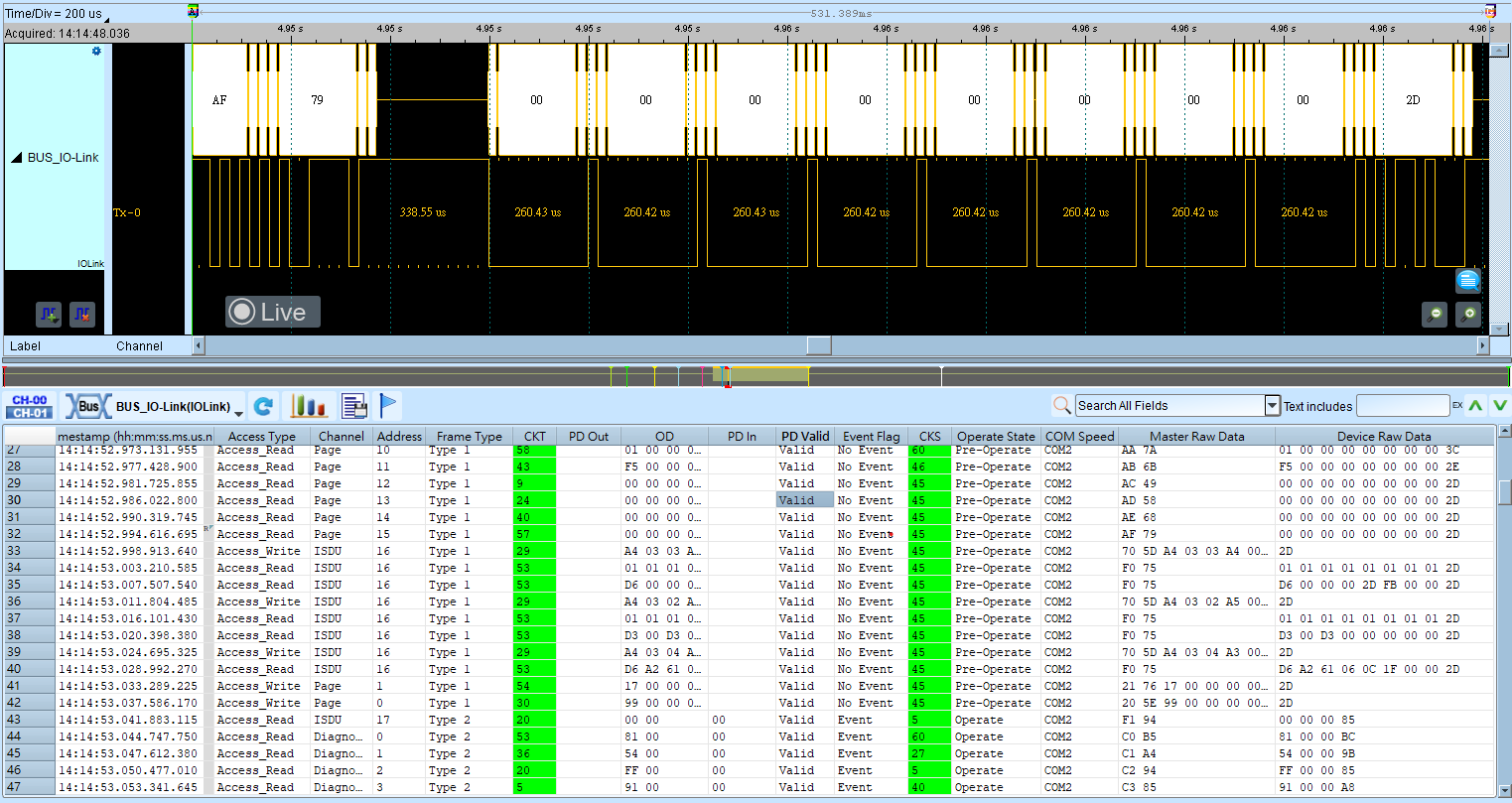

Frame

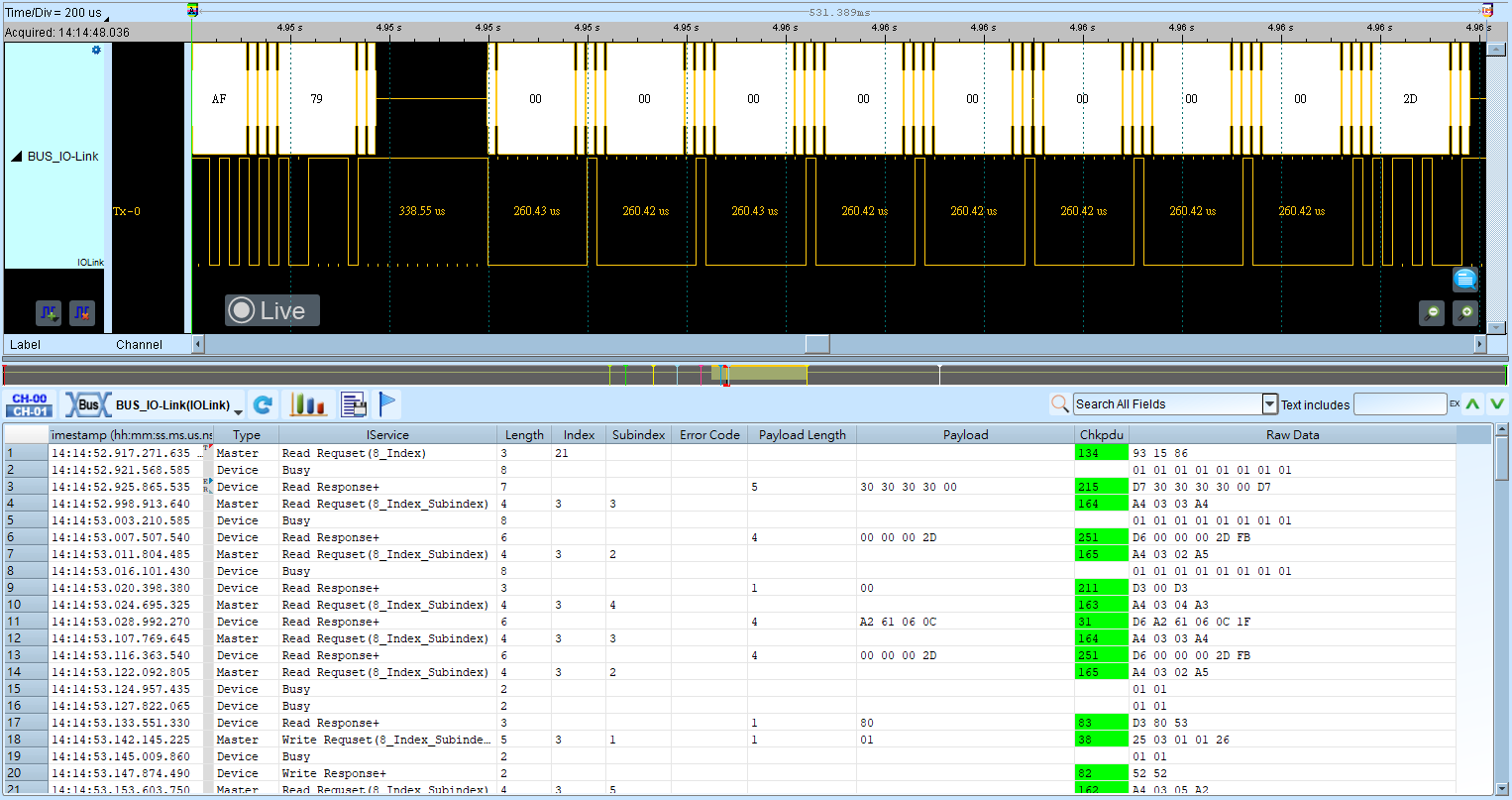

ISDU

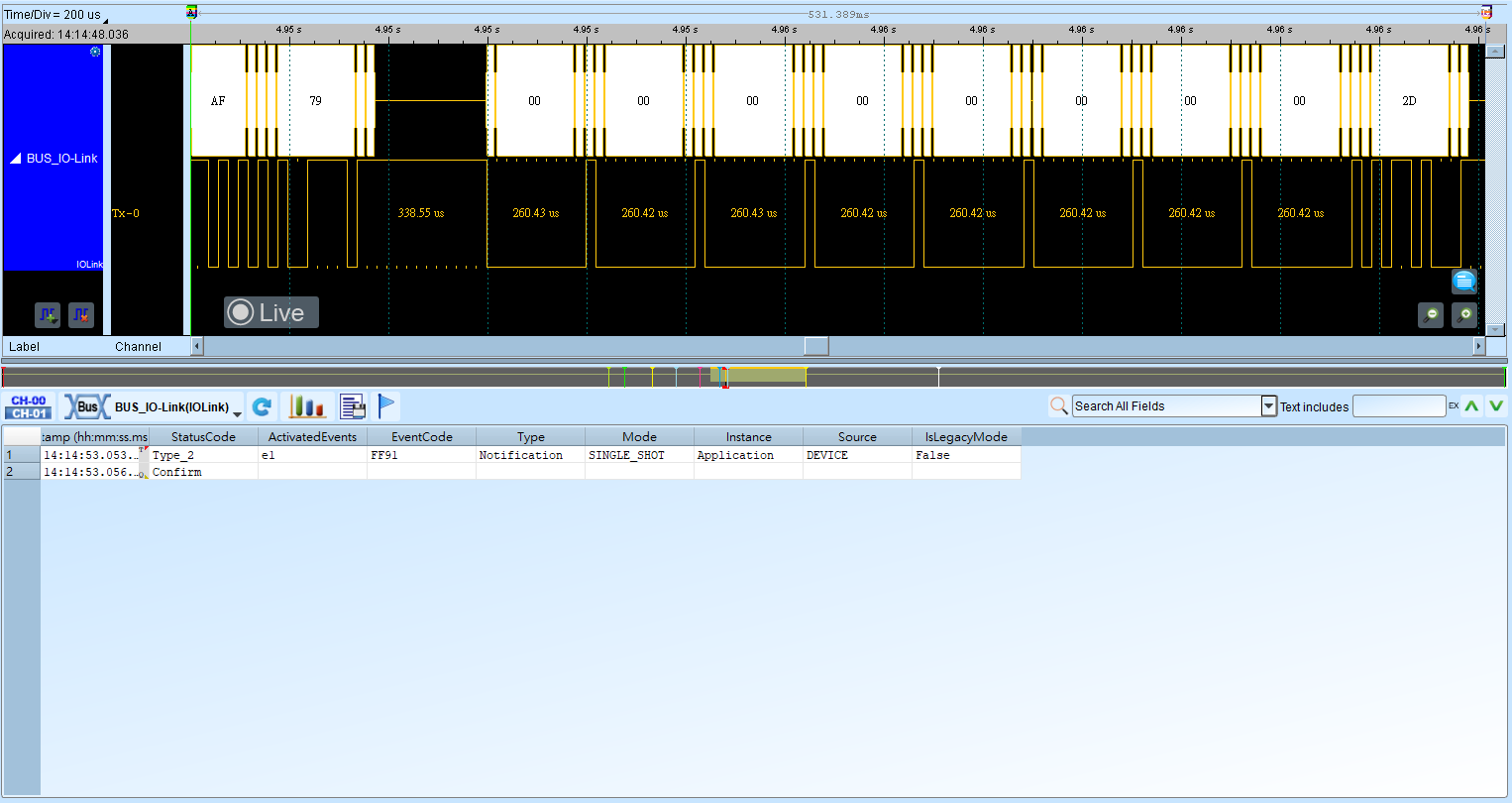

Event
