SMBus (SBS SPD) (System Management Bus)

SMBus（System Management Bus）源自 I2C，为两线总线（Clock／Data），由 Intel 于 1995 年定义；时钟约 10 kHz–100 kHz。可解析一般 SMBus、SBS（Smart Battery）与 SPD（Serial Presence Detect）。

地址模式或 PEC／SBS／SPD 选项与器件不符时，报告字段会错。通道前缀差异见 Settings。

Protocol Trigger 說明：SMBus Trigger

Decode Settings

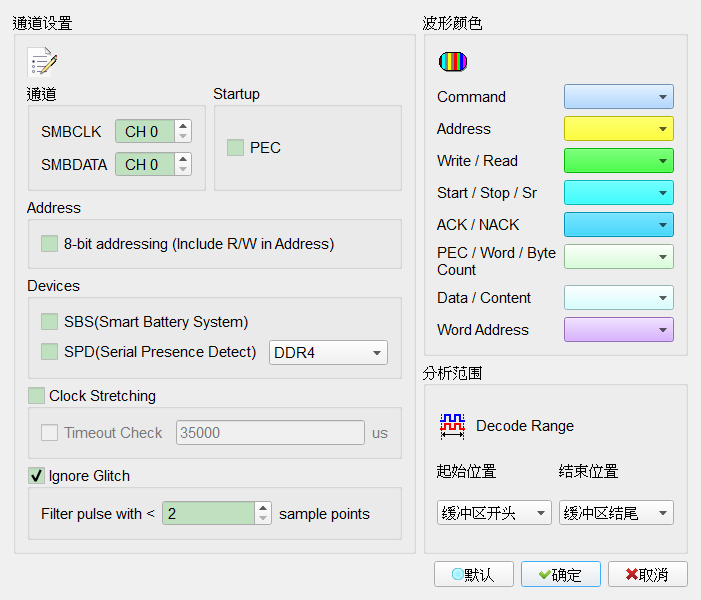

SMBus Decode Settings

• Channel:
  • SMBCLK: 时钟通道。
  • SMBDATA: 数据通道。
• PEC: Packet Error Code 分析。勾选时栏位启用（Enable）。Default 为未勾选。
• 8-bit addressing (Include R/W in Address): 以 8-bit（含 R／W）显示地址。勾选时栏位启用（Enable）。Default 为未勾选。
• Show SBS: 报告显示 Smart Battery System。勾选时栏位启用（Enable）。Default 为未勾选。
• Show SPD: 报告显示 Serial Presence Detect（内存模块信息）。勾选时栏位启用（Enable） SPD 类型列表。Default 为未勾选。
• Clock Stretching: 检测 clock stretching。勾选时栏位启用（Enable）超时设置。Default 为未勾选（超时常为 35000）。
• Ignore Glitch: 忽略短毛刺。勾选时栏位启用（Enable）。Default 为勾选，< 2 sample points。

Result

SMBus

SMBus 解码结果

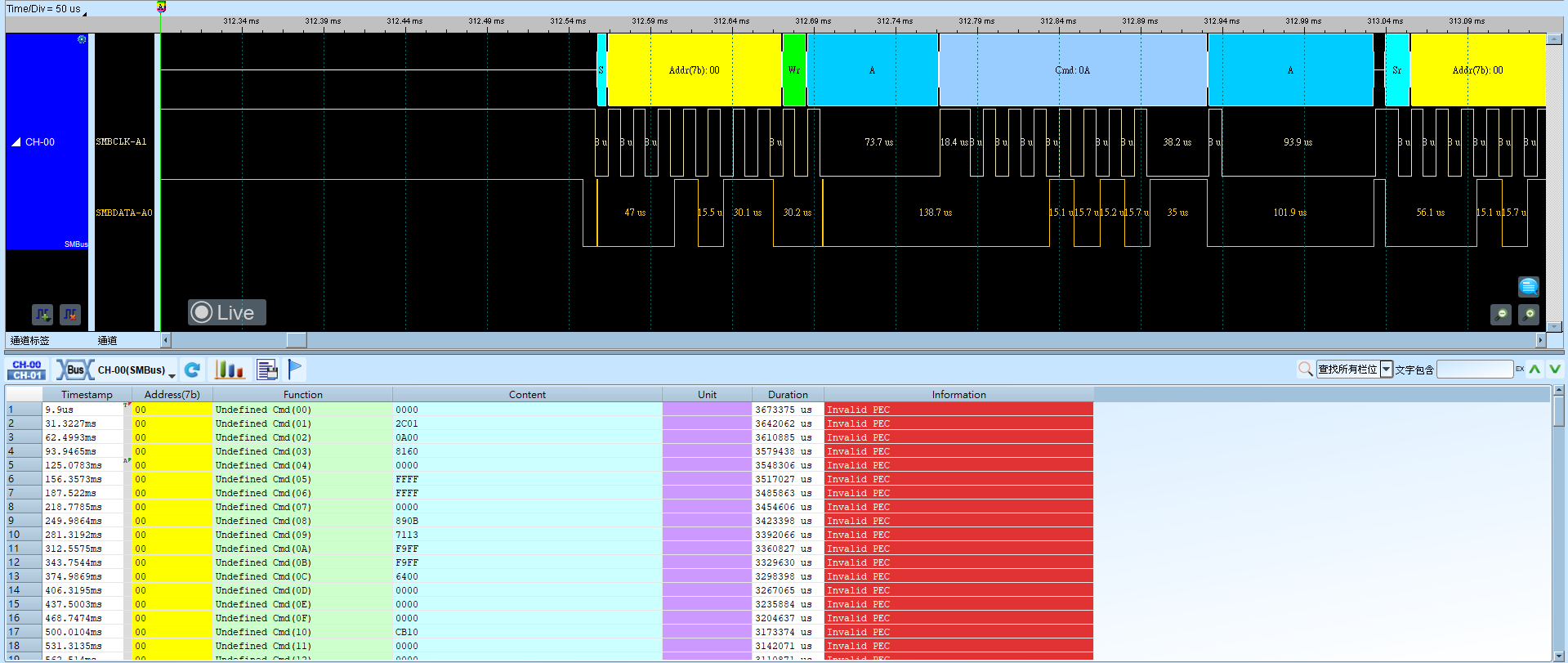

Show SBS (Smart Battery System)

Show SBS

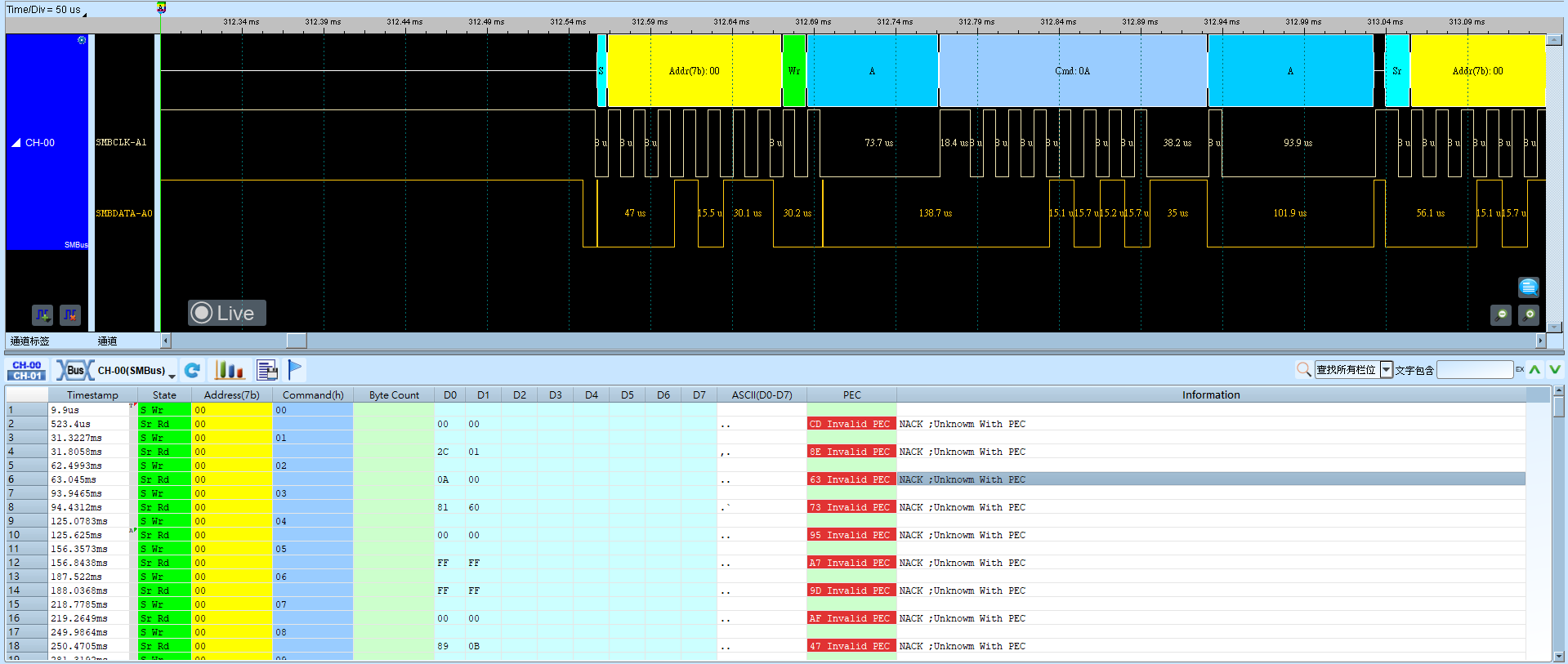

Show SPD (Serial Presence Detect)

Show SPD
