USB4/TBT3 SB Channel
USB4 通过 Intel Tunneled 相关技术可同时传输 DisplayPort 影音与 PCIe 信号，并支持 PD（Power Delivery）快充；向下兼容 USB 2.0 与 USB 3.2 Gen1／Gen2，并支持 Thunderbolt 3／4。边带通道 Sideband（SB）在 USB 3.2 原用于进入 Alt-Mode 后的影像协议沟通（例如 DP Alt-Mode 经 Sideband 传递 AUX）。USB4 规格中，Sideband 另用于确认接口连接、通道启停与初始化，以及进出睡眠模式；经 Thunderbolt 3 连接时则启用 Thunderbolt Alt Mode。
版本或 Tx／Rx 设置不符时解读会错。通道前缀差异见 Settings。

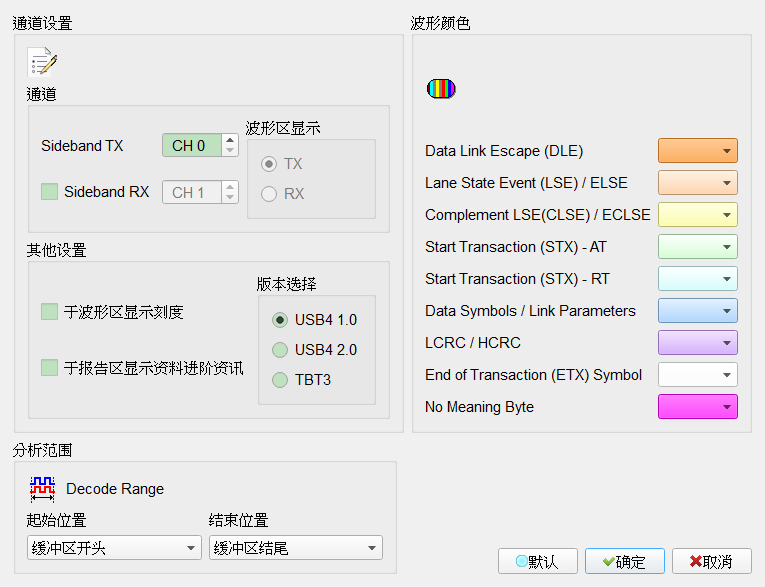

Decode Settings
- 通道设置:
- Sideband TX: 指定待测物接至逻辑分析仪的 TX 通道。
- Sideband RX: 勾选后打开双通道分析。勾选时栏位启用（Enable）。Default 为未勾选。
- 波形区显示: 显示 TX 或 RX 解析结果；RX 仅在 Sideband RX栏位启用（Enable）时可选。Default 为 TX。
- 其他设置:
- 版本选择: USB4 1.0／USB4 2.0／TBT3。Default 为 USB4 1.0。
- 于波形区显示刻度: 在波形上显示刻度。勾选时栏位启用（Enable）。Default 为未勾选。

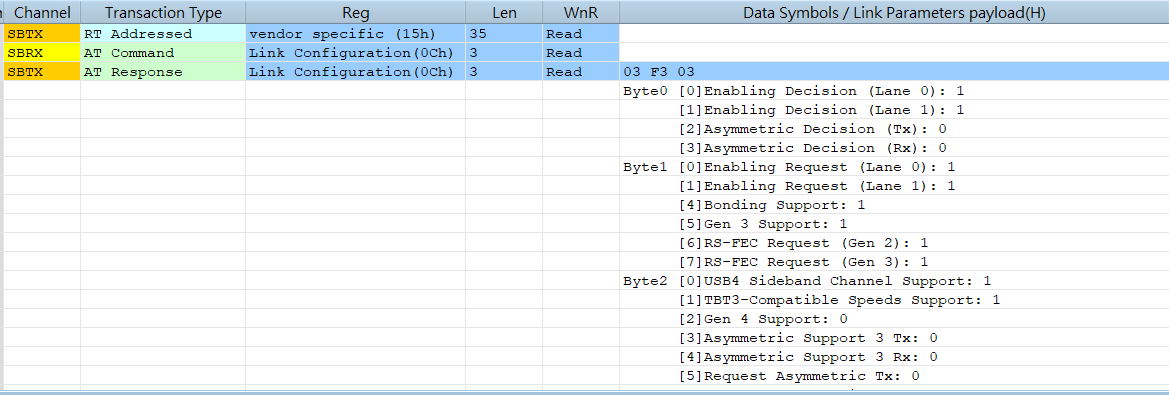

- 于报告显示数据进阶信息: 除时序排列外，解析各笔 Data Symbol 意义并显示于报告。勾选时栏位启用（Enable）。Default 为未勾选。
Result
