HyperBus
HyperBus 是一种高性能的内存接口技术，旨在提高数据传输速率，特别是在嵌入式系统中，像是智能手机、平板电脑、物联网设备等领域中使用。它由 Micron Technology 提出，并已被多个设备制造商采用。HyperBus 技术可以支持多种不同类型的内存，最常见的是用于连接 Flash 内存和 DRAM（动态随机访问内存），同时提供比传统 SPI 和并行内存接口更快的数据读写速度。
Mode／Bus Width 或 HyperRAM 选项设错会解码失败。通道前缀差异见 Settings。
Protocol Trigger 說明：HyperBus Trigger

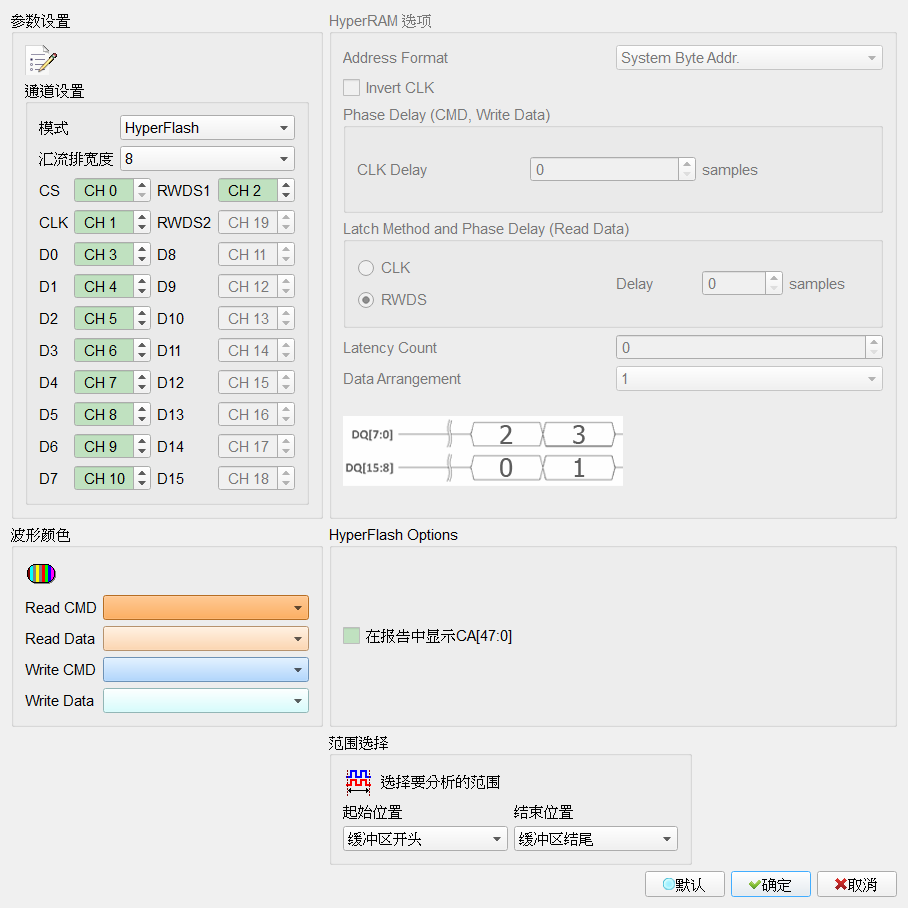

Decode Settings
- 模式 (Mode): 切换模式，可设置成 HyperFlash 或 HyperRAM。Default 为 HyperFlash。选 HyperFlash 时 HyperFlash 选项栏位启用（Enable）、HyperRAM 选项栏位停用（Disable）；选 HyperRAM 时相反。
- 总线宽度 (Bus Width): 设置总线宽度（8／16）。Default 为 8。选 8 时 D8–D15／RWDS2 相关通道栏位停用（Disable）；选 16 时栏位启用（Enable）。
- 通道设置: 设置待测物上各个信号端接在逻辑分析仪的通道编号。
- 在报告中显示 CA[47:0]: 在报告中显示 CA[47:0] 共 48 bit 的信息。仅在模式为 HyperFlash 时可供勾选。勾选时栏位启用（Enable）。Default 为未勾选。
- HyperRAM 选项: 仅在模式为 HyperRAM 时有效。
- Invert CLK: 翻转 CLK。勾选时栏位启用（Enable）。Default 为未勾选。
- Phase Delay (CMD, Write Data): 设置 Delay 的 sample 点数量。Default 为 0。
- Latch Method and Phase Delay (Read Data): 设置 CLK 或 RWDS Delay 的 sample 点数量。Default Latch Method 为 RWDS（于 HyperFlash 模式时亦会设为 RWDS）；Delay 为 0。
- Latency Count: 设置 Delay CLK 数量。Default 为 0。
- Data Arrangement: 设置 Data Arrangement 模式（两种）。Default 为第二种模式。
- Address Format: 地址显示格式。Default 为 System Byte Addr.

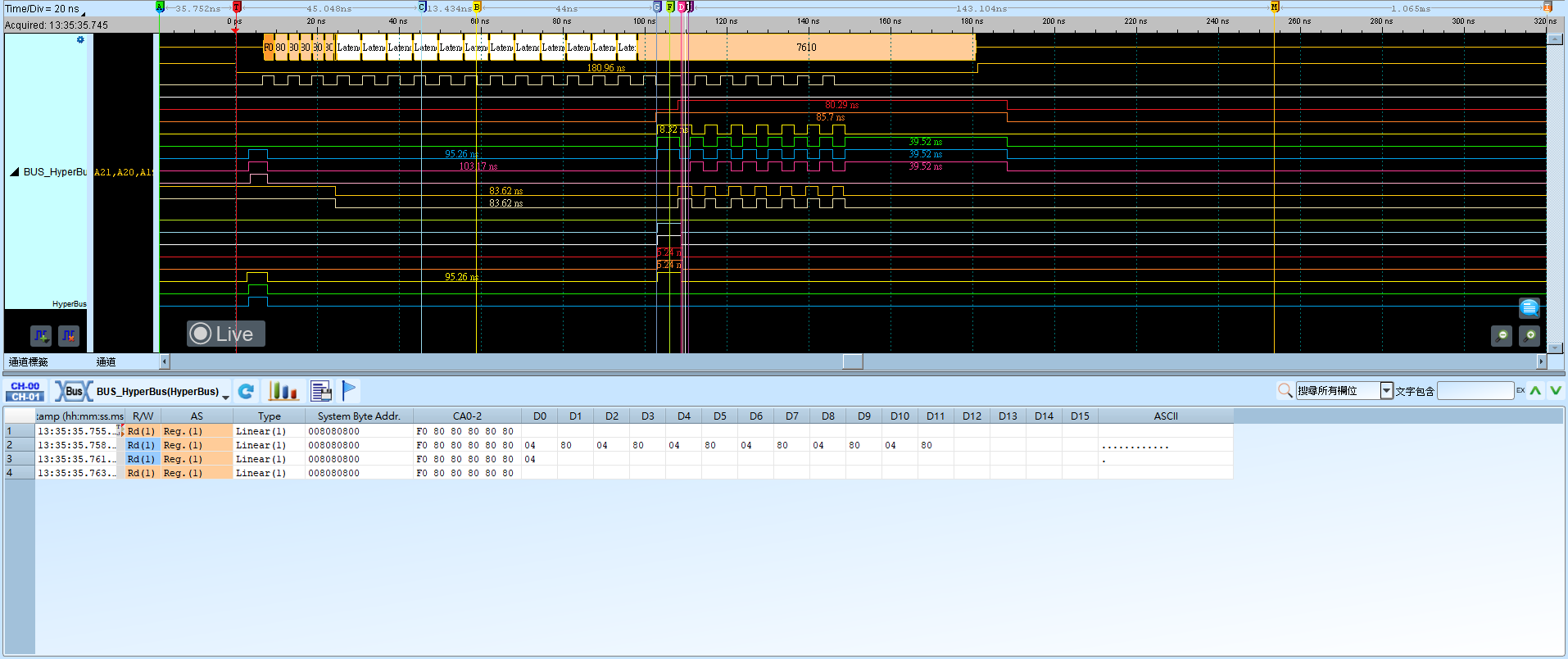

Result
