10BASE-T1S

10BASE-T1S 说明此以太网络如何以基频信号、在单对线路上以 10 Mbit/s 传输。与使用四对线的传统以太网络不同，T1S 专为单对（single-pair）环境设计。

选项（Sync／Beacon／MAC 显示等）与实际帧不符时，报告字段会缺漏或过冗。通道前缀差异见 Settings。

Protocol Trigger 說明：10BASE-T1S Trigger

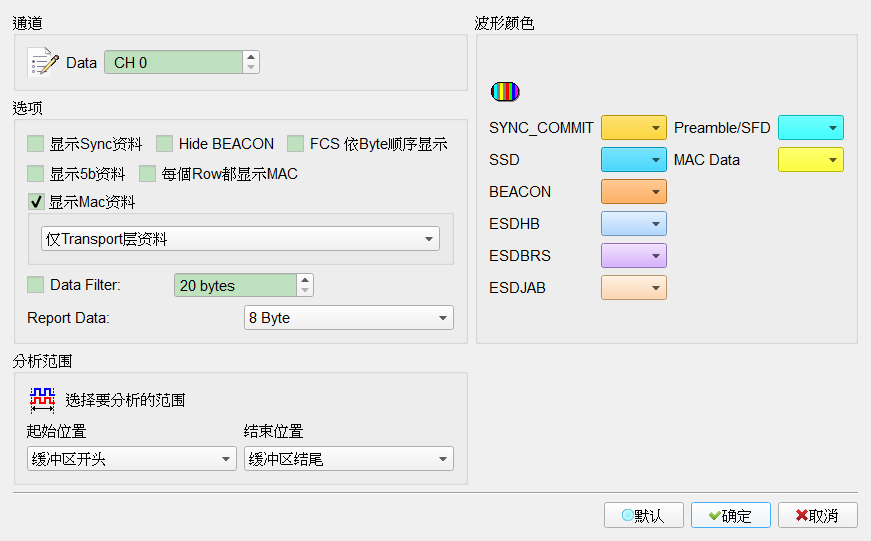

Decode Settings

显示 Sync Code: 显示 Commit、SSD。勾选时栏位启用（Enable）。Default 为未勾选。
隐藏 Beacon: 隐藏 Beacon 数据不显示。勾选时栏位启用（Enable）。Default 为未勾选。
FCS 以 Byte 顺序显示: 将 FCS 按 Byte 顺序呈现于 report。勾选时栏位启用（Enable）。Default 为未勾选。
显示 5b Code: 显示 Special Code 数值。勾选时栏位启用（Enable）。Default 为未勾选。
每个 Row 都显示 Mac 数据: 显示 MAC 的 Address、Data、FCS 等。勾选时栏位启用（Enable）。Default 为未勾选。（群组 Show MAC Data 可另开；Default 群组为勾选。）
- Transport Layer Data: IPv4（0800h）下 Data 栏仅显示传输层数据。Default 显示类型为索引 0。
- Transport Layer Data & Header: Data 栏含 Header（IPv4 约 20 Bytes）。
仅显示数据: 仅显示指定 Byte 数的数据（最少 20 Byte）。勾选时栏位启用（Enable）并可设置过滤值。Default 为未勾选；过滤值 Default 为 20。
报告格式: 限制 Data 字段最多显示多少 Byte；超出换行。Default 索引为 0（通常为 8 Byte）。
Export PCAP: 导出 PCAP。勾选时栏位启用（Enable）。Default 为未勾选。
