Modbus

Modbus 是一种串行通信协议，由 Modicon 于 1979 年为可编程逻辑控制器（PLC）发表，已成为工业领域常用连接方式。

Baud Rate／模式（ASCII／RTU）或极性设错会解码失败；建议先用 自动侦测。通道前缀差异见 Settings。

Protocol Trigger 說明：Modbus Trigger

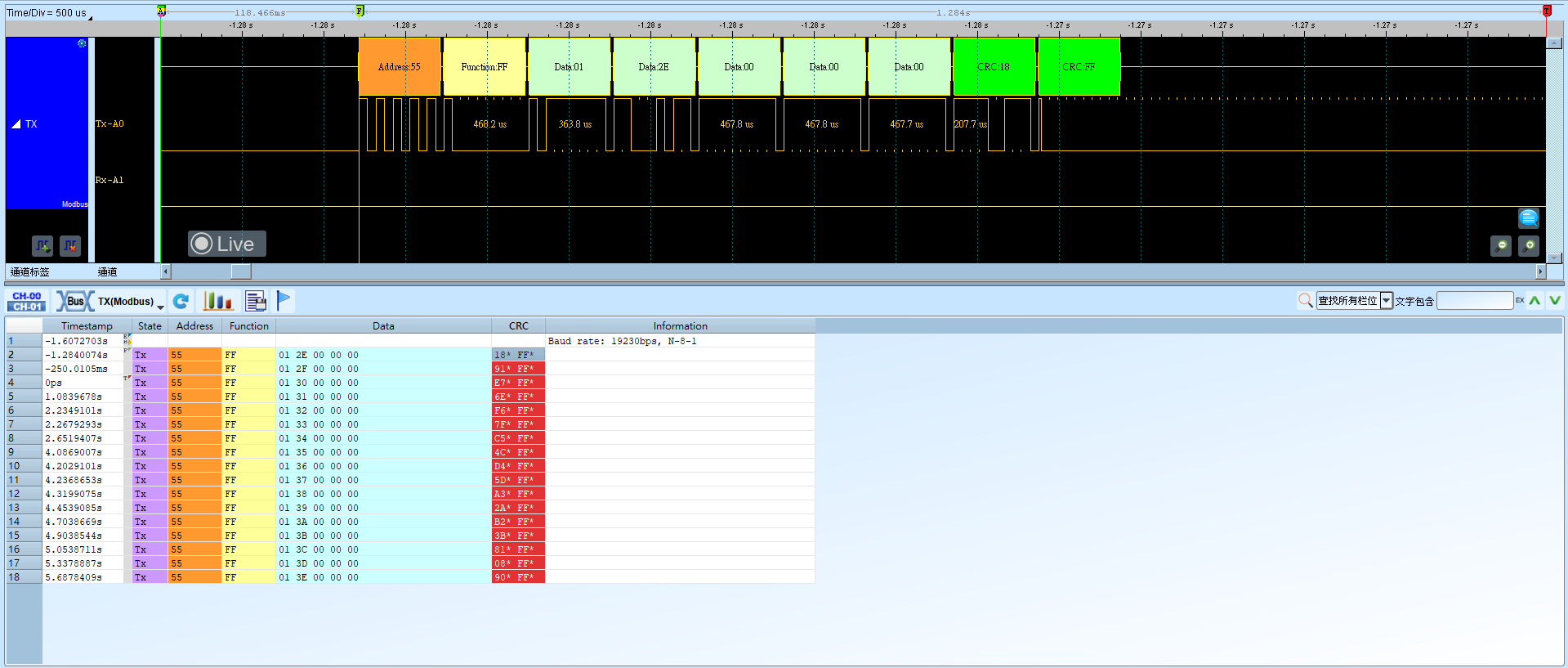

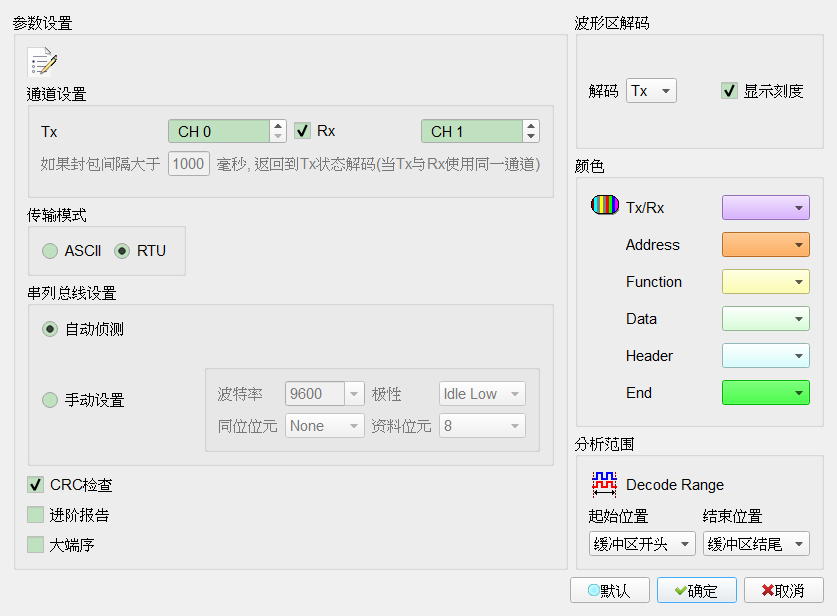

Decode Settings

通道设置:
- Tx: Modbus Tx 信号通道。
- Rx: Modbus Rx 信号通道。勾选时栏位启用（Enable）未勾选。
传输模式: ASCII／RTU。Default 为 RTU。
串行协议设置:
- 自动侦测: 自动侦测手动设置各项数值。勾选时栏位启用（Enable）。Default 为勾选。
- 手动设置: 自行设置下列项目。Default 为未勾选。
  - 波特率 (Baud Rate): bits per second（约 110–2 M）。Default 为 9600。
  - 极性: Idle high／Idle low。Default 为 Idle high。
  - 校验位: None／Odd／Even。Default 为 None。
  - 数据位: 7／8／9。Default 为 8。
CRC Check: CRC 检查。勾选时栏位启用（Enable）。Default 为勾选。
Adv. Report: 报告区对解析结果进一步解码。勾选时栏位启用（Enable）。Default 为未勾选。
Big-Endian: 数据以 Big-Endian 排列。勾选时栏位启用（Enable）。Default 为未勾选。
波形区解码:
- 解码: 波形区显示 Rx 或 Tx；Rx 仅在 Rx栏位启用（Enable）时有效。
- 显示刻度: 波形显示刻度。勾选时栏位启用（Enable）。Default 为勾选。
