I2C(EEPROM) (Inter-Integrated Circuit for EEPROM 24X series)
EEPROM，或称 E2PROM，全称「电子抹除式可复写只读存储器（Electrically-Erasable Programmable Read-Only Memory）」。EEPROM 组件接口通常可分为序列式（serial）与并列式（parallel）两类；I2C EEPROM 属于 2 线序列式 EEPROM，其型号为以 24 开头的系列。
地址模式／有效地址宽度 或 Ignore Glitch 设错会解码失败。通道前缀差异见 Settings。

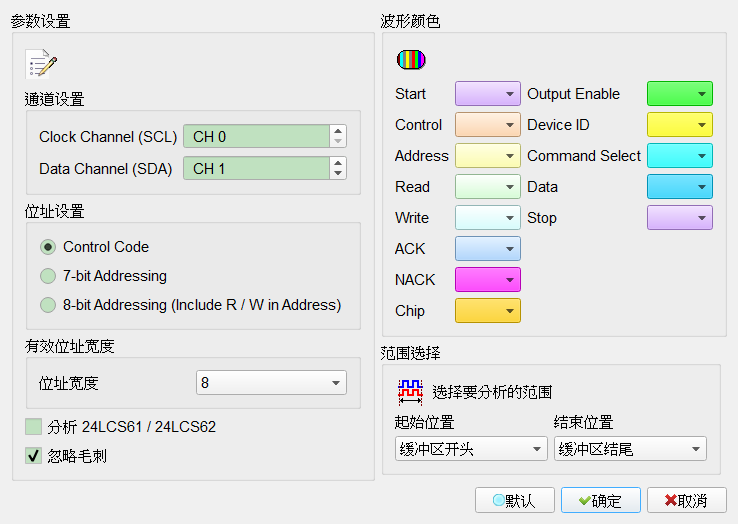

Decode Settings
- Clock Channel (SCL): I2C EEPROM 数据传输之 Clock。
- Data Channel (SDA): I2C EEPROM 数据传输之 Data。
- 地址设置:
- Control Code: 显示 Control Code。Default 为选取此模式；此时「分析 24LCS61／24LCS62」栏位启用（Enable）。
- 7-bit Addressing: 显示 7 比特宽度地址。选取时「分析 24LCS61／24LCS62」强制取消并栏位停用（Disable）。
- 8-bit Addressing (Include R/W in Address): 显示 8 比特宽度地址（7 比特宽度地址加上 1 比特 Rd／Wr）。选取时「分析 24LCS61／24LCS62」强制取消并栏位停用（Disable）。
- 有效地址宽度: 设置 I2C EEPROM 地址的有效位数。Default 为 8。勾选「分析 24LCS61／24LCS62」时此栏栏位停用（Disable）。
- 分析 24LCS61 / 24LCS62: 选择是否分析 24LCS61／24LCS62。勾选时栏位启用（Enable）。Default 为未勾选。
- 忽略杂讯 (Ignore Glitch): 分析时忽略因跳变过缓所造成的杂讯。勾选时栏位启用（Enable）。Default 为勾选。

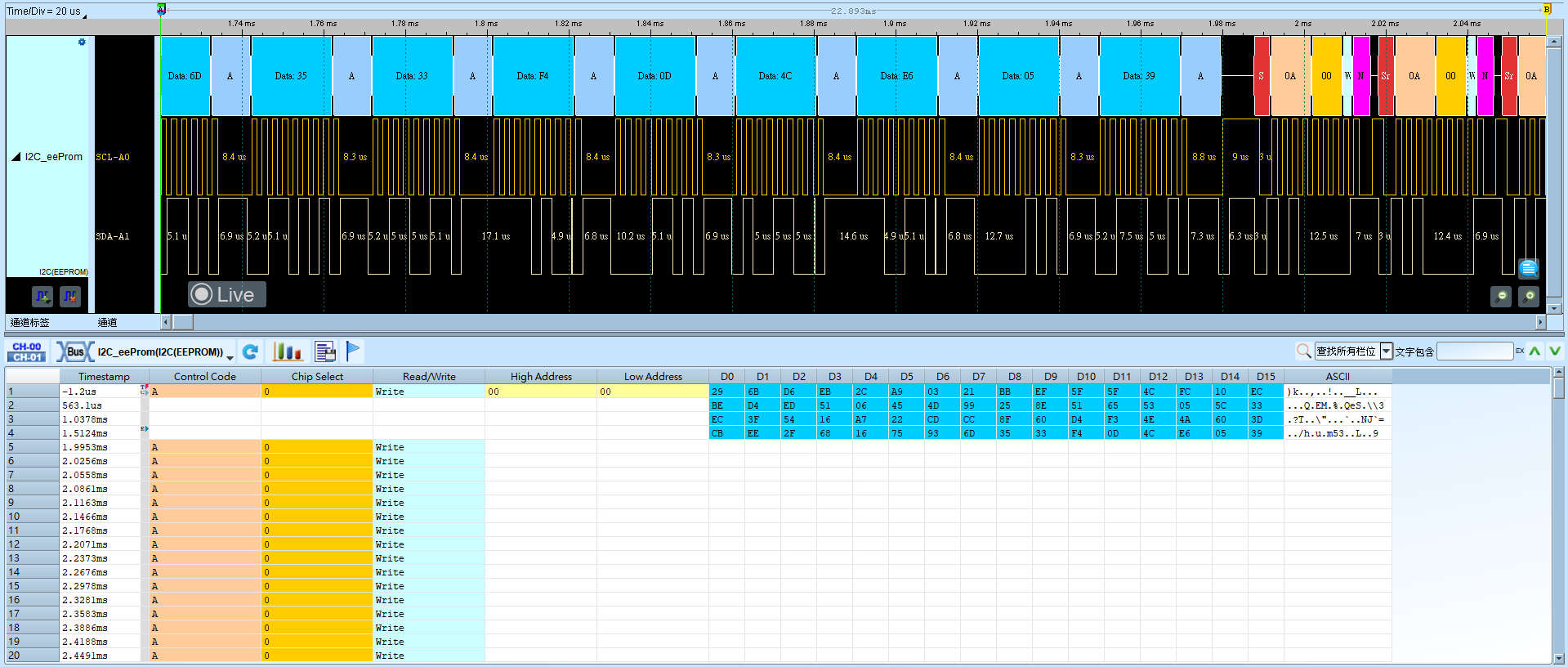

Result
