OA3p(PMD) (Open Alliance 3-pin)

OA3p（OPEN Alliance 3-pin）是汽车 Ethernet 测试领域重要的协议，主要针对汽车环境中的物理层（PHY）测试要求进行定义，确保设备在不同操作条件下具有一致性、可靠性与稳定性。

显示模式或以太网／MDIO 选项与实际流量不符时，报告会缺栏或错解。通道前缀差异见 Settings。

Decode Settings

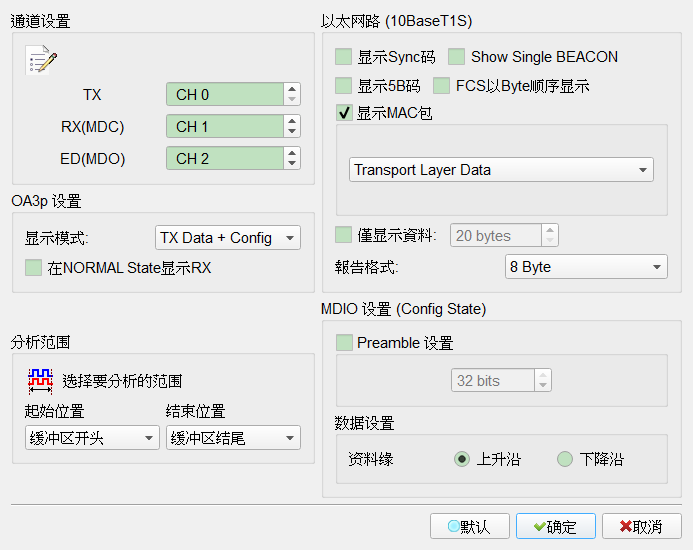

OA3p(PMD) Decode Settings

• 通道设置: 设置 OA3p 信号通道（TX／RX_MDC／ED_MDO）。
• OA3p 设置:
  • 显示模式: 波形区显示 TX Data + Config 或 RX Data + Config。Default 为 TX Data + Config。
  • 在 NORMAL State 显示 RX: Bus 进入 Normal State 时仍显示 RX 解析结果。勾选时栏位启用（Enable）。Default 为未勾选。
• 以太网（10BaseT1S）: 设置报告区以太网解析。勾选群组时栏位启用（Enable）相关选项。
  • 显示 Sync Code: 显示 Sync Code。勾选时栏位启用（Enable）。Default 为未勾选。
  • 显示 5B Code: 显示 5B Code。勾选时栏位启用（Enable）。Default 为未勾选。
  • 显示 MAC 封包: 启用后可另选 Transport Layer Data 或 Transport Layer Data & Header。Default 为勾选（显示类型常为 Transport Layer Data）。
  • Show Single BEACON: 与 Hide Beacon 相关；Default 为未勾选 Hide Beacon。
  • FCS 以 Byte 顺序显示: 勾选时栏位启用（Enable）。Default 为未勾选。
  • 仅显示数据: 仅显示设置 Byte 数的数据。勾选时栏位启用（Enable）长度。Default 为未勾选；长度常为 20 Bytes。
  • 报告格式: 数据栏字节数（8／16／32 Byte）；多余换行。Default 为 8 Byte。
• MDIO 设置（Config State）:
  • Preamble 设置: 设置 Preamble Bit 数量。勾选时栏位启用（Enable）。Default 为未勾选；Bit 数常为 32。
  • 数据设置: 上升沿或下降沿 Latch 数据。Default 为 Rising。

Result

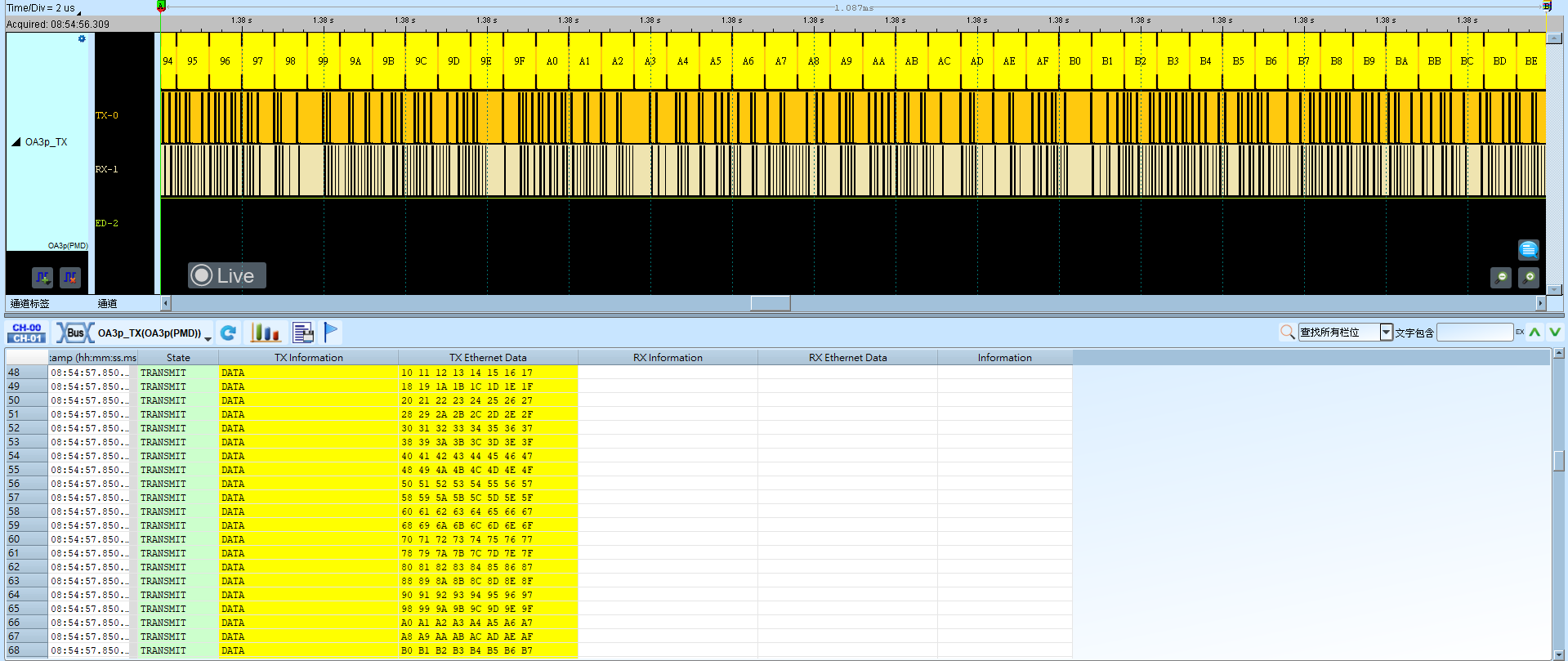

OA3p(PMD) 解码结果
