I2C (Inter-Integrated Circuit)

I2C（Inter-Integrated Circuit）是两线式串行通信总线，采用多主从架构，由 Philips 于 1980 年代制定，常用于主板、嵌入式系统或手机连接低速外设。仅使用两条双向信号线：SCL（时钟线）与 SDA（数据线）。帧内容含 Start、Address、Data、Read／Write 等；数据格式常见 8-bit／10-bit 地址模式。

SCL／SDA 接错或地址模式与器件不符时，报告会出现错误地址。通道前缀差异见 Settings。

Protocol Trigger 說明：I2C Trigger

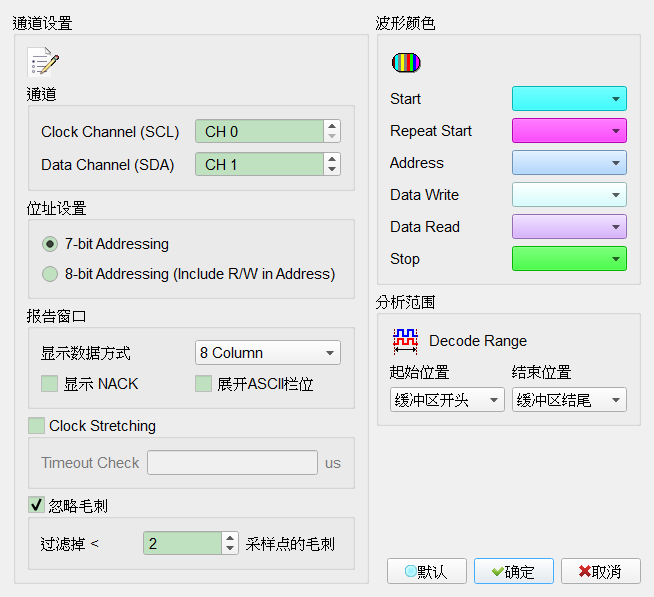

Decode Settings

Clock Channel (SCL): 指定 I2C 时钟线（SCL）通道。
Data Channel (SDA): 指定 I2C 数据线（SDA）通道。
Address Mode:
- 7-bit Addressing: 显示 7-bit 地址与 1-bit Rd／Wr。Default 为选取此模式。
- 8-bit Addressing (Include R/W in Address): 将 R／W 并入地址，以 8-bit 显示。
- 10-bit Addressing: 以 10-bit 地址宽度显示。
Report:
- Show data in report: 报告区数据列数（8 Column／16 Column）。Default 为 8 Column。
- Show NACK: 在字段标记该 Byte 为 NACK。勾选时栏位启用（Enable）。Default 为未勾选。
- Unwrap the ASCII frame: 在报告区新增 ASCII 列。勾选时栏位启用（Enable）。Default 为未勾选。
Clock Stretching: 检测 clock stretching（时钟延展）。勾选时栏位启用（Enable）。Default 为未勾选。
Ignore Glitch: 忽略短于指定采样点数的毛刺。勾选时栏位启用（Enable）。Default 为勾选，< 2 sample points。

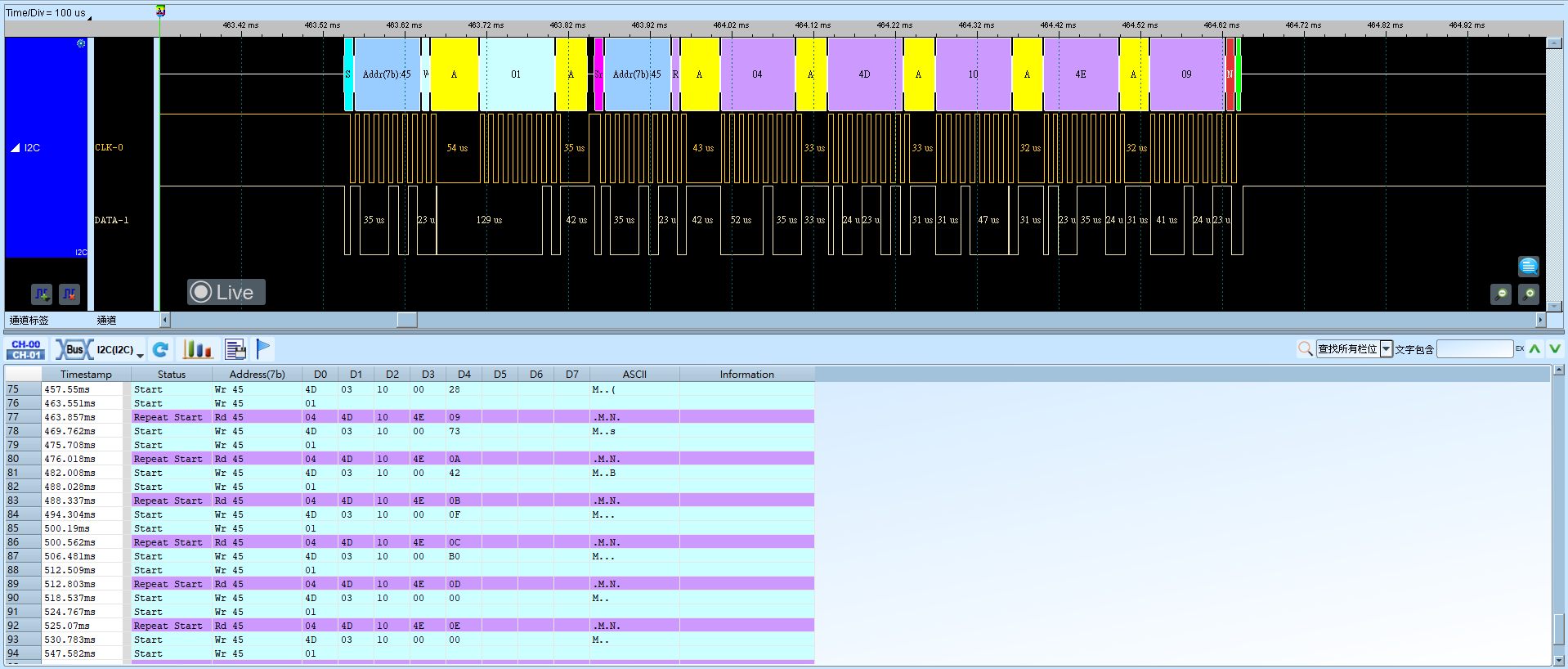

Result

Wr: 写入数据
Rd: 读取数据
