FlexRay
FlexRay 为车内通信网络标准，支持两个通信通道，每个消息通道速度可达 10 Mbps。
Bit Rate 或通道模式选错会解码失败；可先用 自动检测 Bit Rate。通道前缀差异见 Settings。

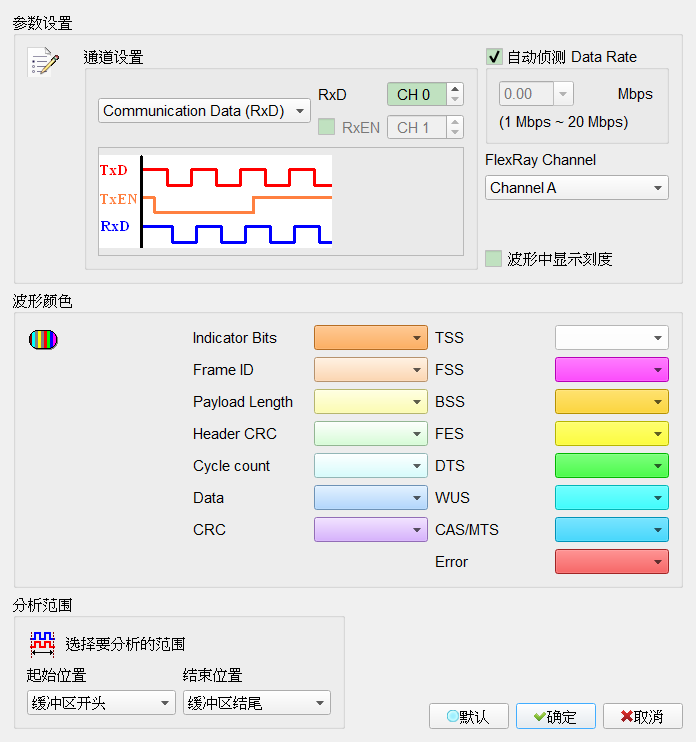

Decode Settings
- 通道设置／Decode Mode: 选择通信层解码模式Communication Data (TxD)。
- Communication Data (TxD): 通信（逻辑）层信号测量；测量 FlexRay transceiver 的 TxD 及 TxEN。
- Communication Data (RxD): 通信（逻辑）层信号测量；测量 FlexRay transceiver 的 RxD，可含 RxEN。
- RxEN: 在 RxD 模式下指定是否包含 RxEN 通道。勾选时栏位启用（Enable）第二通道。仅在 RxD 模式可见。
- 自动检测 Bit Rate: 自动检测 Data Rate。勾选时栏位启用（Enable），手动速率栏位停用（Disable）。Default 为勾选。未勾选时栏位启用（Enable）可选内置 10／5／2.5 Mbps 或自行输入（约 1–20 Mbps）；Default 手动值为 10 Mbps。
- Show scale in the waveform: 波形显示 bit 刻度。勾选时栏位启用（Enable）。Default 为未勾选。
- FlexRay Channel: 指定 Channel A 或 B，主要用于 Frame CRC 检查Channel A。

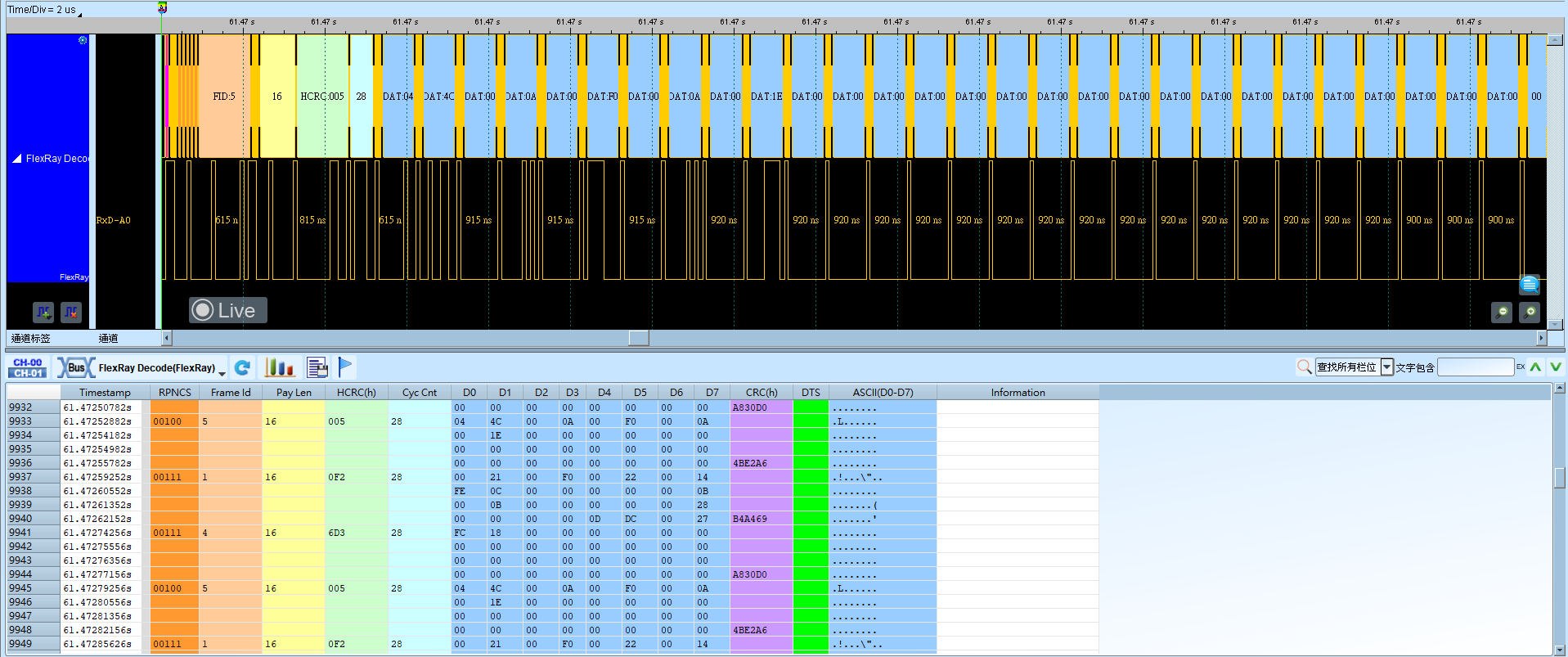

Result
高速 FlexRay Communication Data 信号（RxD）
