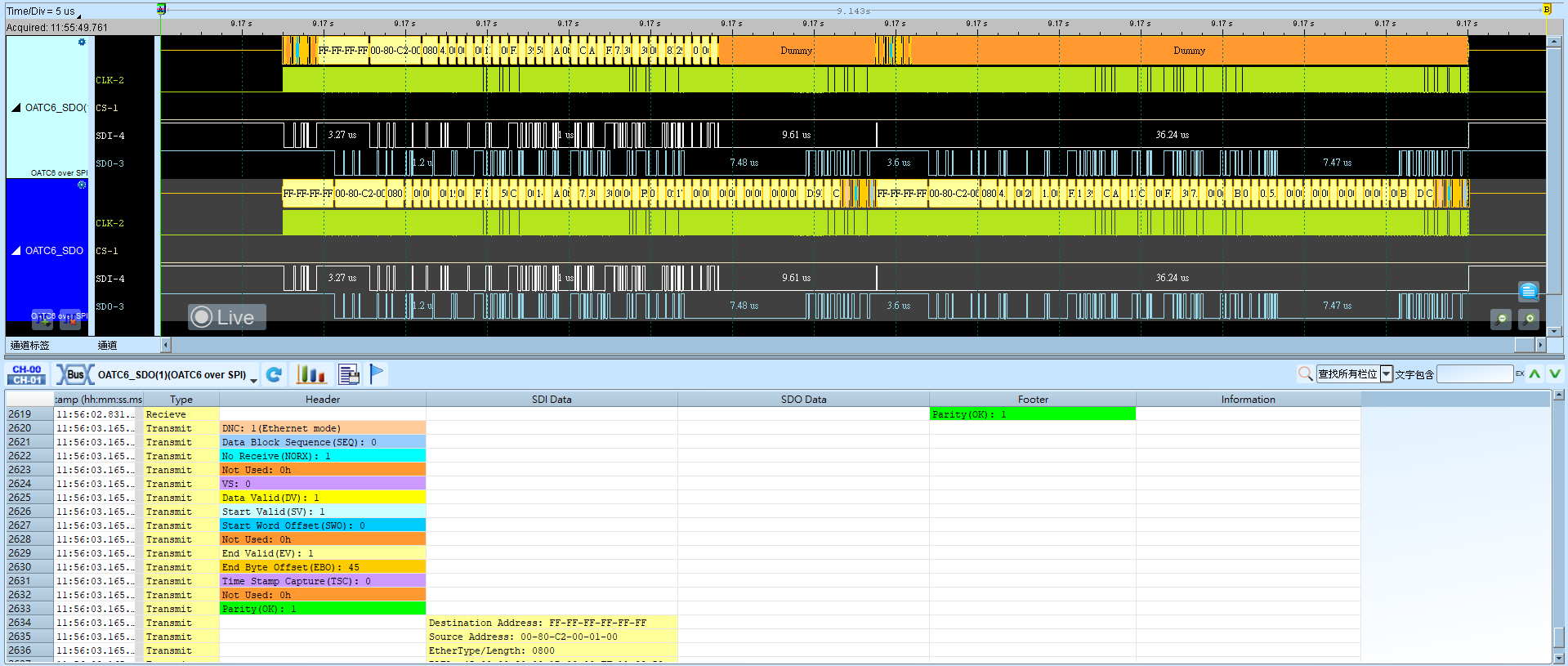

OATC6 over SPI (Open Alliance SPI)

OPEN Alliance Technical Committee 6（TC6）专注于改进 media-independent communication 接口（xMII），以强化其在汽车网络中的应用。TC6 制定汽车 xMII 标准建议并定义相关改进。

Protected Mode、Timestamp 或 Block Payload 与装置不符时控制／数据帧会解错。通道前缀差异见 Settings。

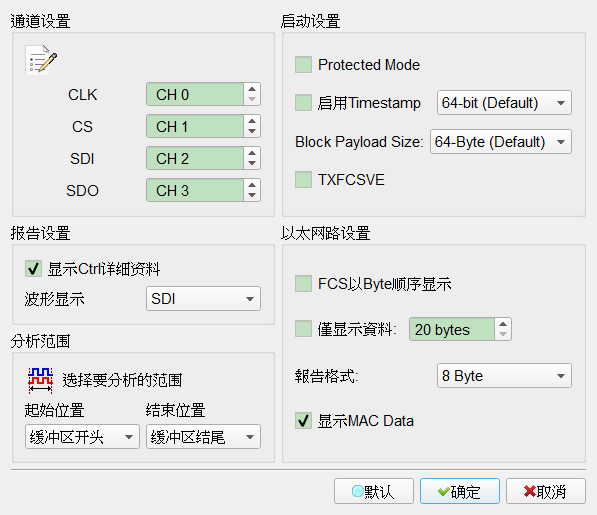

Decode Settings

通道设置: 设置 OATC6 所需通道（CLK／CS／SDI／SDO）。
报告设置:
- 显示 Ctrl 详细数据: 在报告中提供 Ctrl 详细信息。勾选时栏位启用（Enable）。Default 为勾选。
- 波形显示模式: 波形区显示 SDI 或 SDO 解码。Default 为 SDI。
启动设置:
- Protected Mode: 启用或停用 control frame 的 protected format。勾选时栏位启用（Enable）。Default 为未勾选。
- 启用 Timestamp: 勾选时栏位启用（Enable） Timestamp 格式（64-bit／32-bit）。Default 为未勾选；格式常为 64-bit (Default)。
- Block Payload Size: 64-Byte／32-Byte。Default 为 64-Byte (Default)。
- Transmit FCS Validation Enable: 启用传输 FCS 验证。勾选时栏位启用（Enable）。Default 为未勾选。
以太网设置:
- FCS 以 Byte 顺序显示: 勾选时栏位启用（Enable）。Default 为未勾选。
- 仅显示数据: 仅显示设置 Byte 数（最少 20）。勾选时栏位启用（Enable）。Default 为未勾选；长度常为 20 Bytes。
- 报告格式: Data 栏最多显示 Byte 数（8／16／32）；超出换行。Default 为 8 Byte。
- 显示 Ethernet 封包: 显示 Address、Data、FCS 等。勾选时栏位启用（Enable）。Default 为未勾选。
