NAND Flash

闪存分为 NOR 型与 NAND 型。NAND Flash 相较于 NOR Flash 具有较高的储存密度与较低的每位成本。然而 NAND Flash 的 I/O 接口并没有随机存取外部寻址总线，必须以区块性方式读取；今日随身碟与多数记忆卡上都可看到 NAND Flash。

Device Width、启动模式或 tREA／tDQSQ 与装置不符时读写数据会解错。通道前缀差异见 Settings。

Protocol Trigger 說明：NAND Flash Trigger

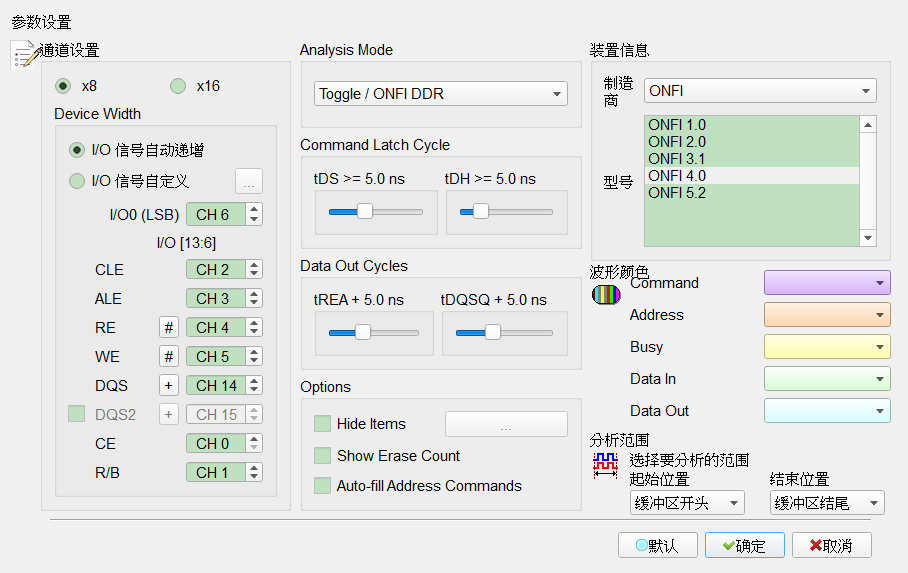

Decode Settings

通道设置: 指定 CLE、ALE、RE、WE、CE、R/B、DQS 与 I/O 等通道。
Device Width: 设置 8／16 bits 数据通道。Default 为 x8。

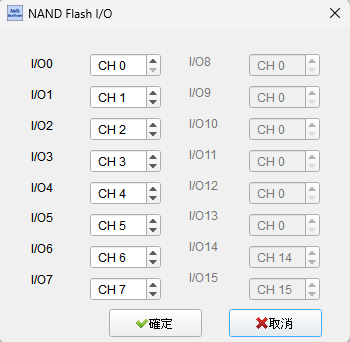

I/O 信号自动递增／自定义: 选择自动递增（I/O Quick Setup）时，只需设置 I/O0（LSB），其他通道会自动扩增；选自定义（I/O User Defined）时需另开对话框逐通道设置I/O Quick Setup。

Flash 初始模式／Analysis Mode: 含 SDR 与 Toggle／ONFI DDR 等。Default 为 Toggle／ONFI DDR（索引 1）。
tREA／tDQSQ（及 tDS／tDH）: 设置 SDR／DDR 下读取延迟。选定装置常有默认值；若读在跳变处导致数值不正确，请调到信号稳定点。Default 滑杆常为 5。
储存 NAND Flash Data: 勾选后于 LA 工作目录（默认：我的文档\Acute\）以 Bin 储存 Read／Write 数据，文件名依当时读写操作命名。勾选时栏位启用（Enable）。
不显示 BUSY 状态: 报告窗口显示／不显示 BUSY START／BUSY END 等。勾选时栏位启用（Enable）。
显示 Erase 次数: 显示 NAND Erase command／address 统计。勾选时栏位启用（Enable）。Default 为未勾选。
显示／隐藏数据（Hide Items）: 依条件隐藏／显示报告内容。勾选时栏位启用（Enable）。Default 为未勾选。
Invert RE# (W/R#)／Invert DQS: DDR 模式下若误接 RE／DQS#，可勾选后解码。勾选时栏位启用（Enable）。
不填满报告 Address 字段／Auto-fill Address: 未勾选填满时会自动计算 Write／Read address 并填满；勾选则不填满。Default：Auto-fill Address 为未勾选。
忽略 ALE／CE#／RB# 信号: 勾选可忽略该脚位；忽略 ALE 时需选定 2 或 3 byte Row Address。勾选时栏位启用（Enable）。
报告每行 Byte 数: 8／16／24／32。Default 为 16。
保存文件名示例: 如 NF_DI_Row017821h_Col0000h_CE1_1.bin；内容可与报告窗口对照。
装置信息:
- 制造商: 选择正确或命令格式兼容的型号以便命令解析；选 Custom 可自建指令表（见下）。Default 为制造商 ONFI。
- 型号: 支持的 NAND Flash 型号。Default 为型号列表索引 3。
Custom 自行建立指令表说明: 欲使用此功能，请先在 LA 工作目录下（默认路径：我的文档\Acute\）建立 AqNFCustom.txt。Manufacturer、PartNo、#CE/RB、X16、SyncMode、Cmd 为关键词，必须输入且不可修改。
指令行示例: Cmd=Read, Read, tR, 60, , , N, N, N, 00, 30；Cmd=Read Status, Read Stat., , , , , Y, N, Y ,70；Cmd=Two-Plane Page Program, TPP Prog., tDBSY, 1, tPROG, 5000, N, Y, N, 80, 11, 81, 10。
字段说明:
- 完整／缩写名称: 如 Read Status／Two-Plane Page Program 为完整名称；Read Stat.／TPP Prog. 为缩写（波形区过长时使用）。
- Busy Time 检查: 如 tDBSY 为 1 µs、tPROG 为 5000 µs；超过会在报告显示。不检查时请填空白并加逗号；名称可由用户自定义。
- 三个旗标: 以 Cmd=Read Status, Read Stat., Y, N, Y ,70 为例：第 1 个 Y 表示可作用于 Busy；第 2 个 N 表示不允许被特定指令插入；第 3 个 Y 表示允许插入多阶指令（例如 70h 可插入 Two-Plane Page Program 的 11h 与 81h 之间）。选择 Custom 后，型号会显示文件中的厂商／型号，并按指令显示分析结果。
Timing Check: 需使用时请于 AqNFCustom.txt 前段加入下列叙述；不用则可不填。
- Spec: 仅可填 ONFI 或 Toggle。
- Version: ONFI 填 SDR／NV-DDR／NV-DDR2-3；Toggle 填 Legacy／1.0／2.0。
- TimingCheck: Y／N；Y 表示启用。格式为项目名称, 时间最小值, 时间最大值（单位 ns）。项目名称须为 ONFI／Toggle 附录所列，其余忽略。不需要的时间填 X；两者皆 X 则忽略该项。
- 结果显示: 报告 Information 栏：违规红色、正常黑色；含测试项目、测量时间、设置范围。
- 平均值备注: tDQSH／tDQSL：0.45 × tDSC(avg)；tQSH／tQSL：0.37 × tRC(avg)；tREH／tRP：0.43 × tRC(avg)。采用时须在文件前端加入对应叙述；否则可设 UsedtRCavg=N、UsedtDSCavg=N 或以 Min／Max 处理。

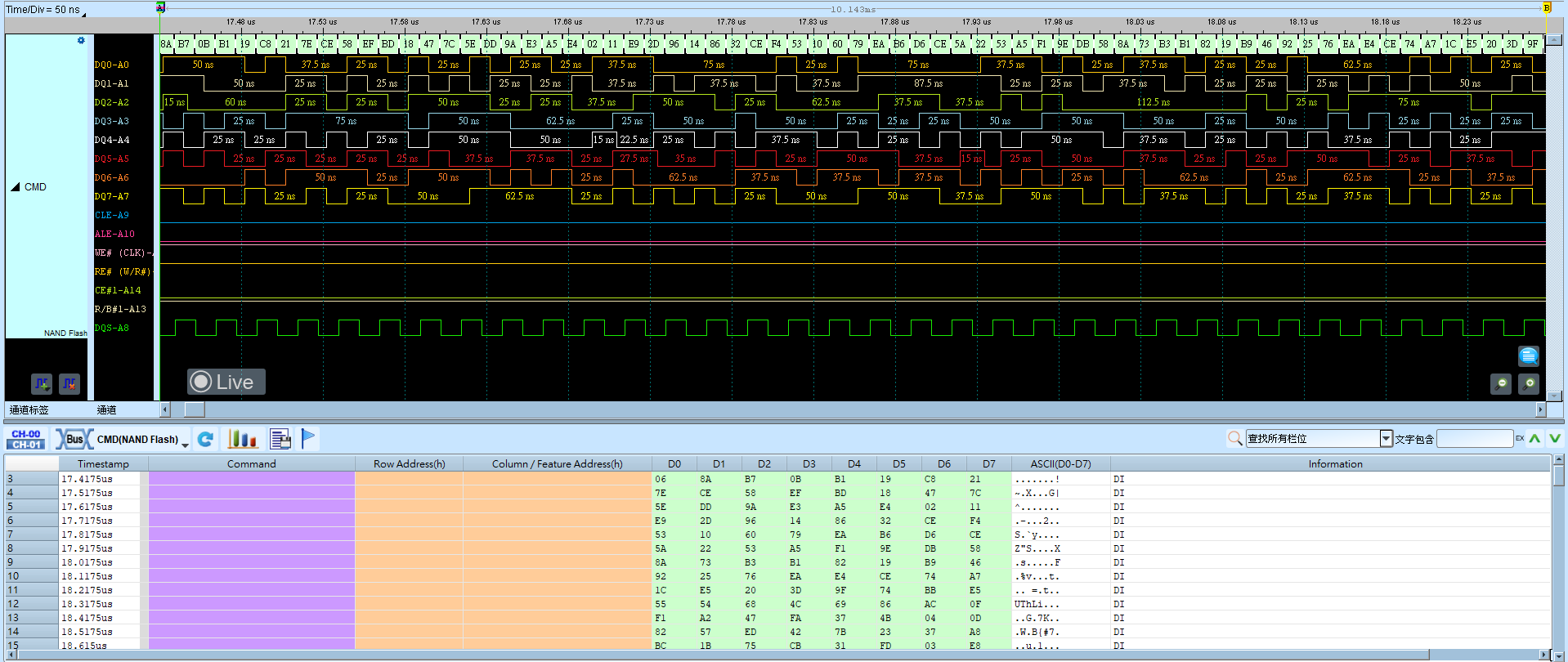

Result

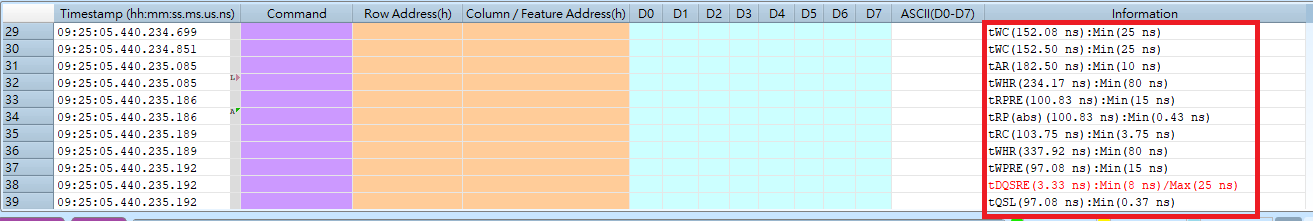

Timing Check
