MIPI SPMI 2 (System Power Management Interface)
MIPI SPMI（System Power Management Interface）是由 MIPI 联盟制定用以连接 Power Controller 及 Power Management IC 的传输接口。
SCLK／SDATA 或版本设错会解码失败。通道前缀差异见 Settings。
Protocol Trigger 說明：MIPI SPMI Trigger

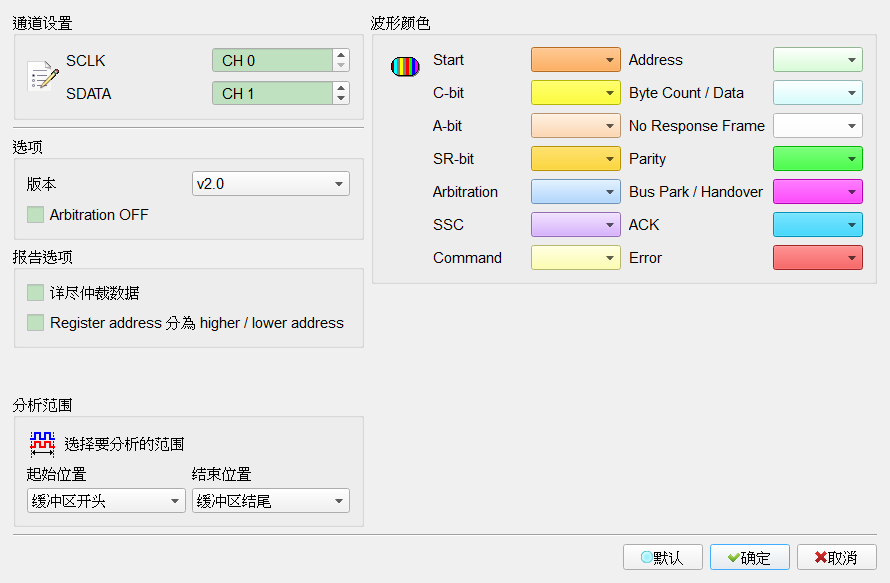

Decode Settings
- 通道设置: 设置 SCLK 及 SDATA 的信号通道。
- 选项:
- 版本: 可以选择 v1.0／v2.0／Compatibility Mode。Default 为 v2.0。
- Arbitration OFF: 表示关闭仲裁机制。勾选时栏位启用（Enable）。Default 为未勾选。
- 报告选项:
- Split register address into higher / lower address: 在报告区将 Register Address 分为 higher／lower address。勾选时栏位启用（Enable）。Default 为未勾选。
- Detailed Arbitration: 在报告区显示详细仲裁信息。勾选时栏位启用（Enable）。Default 为未勾选。

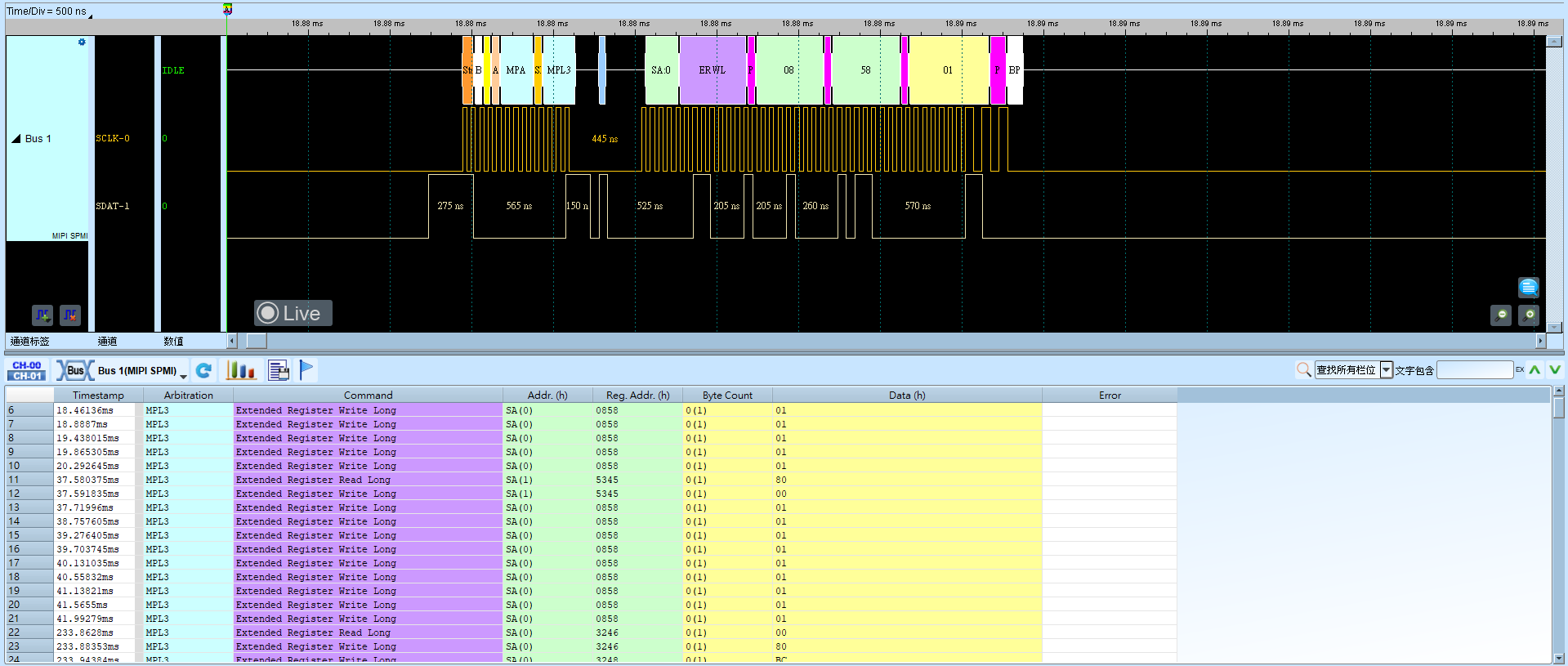

Result
