Math

Math 可对采集信号做运算。信号可为单一通道或由多通道组成的总线；支持加、减、乘、除、AND、XOR、OR、NAND、NOR、XNOR 与 Bit Shift。

确定后设置写入工作目录 AqMath.bin（每次确定覆写）；存波形时请另存该文件，打开波形前须先置于工作目录。通道前缀差异见 Settings。

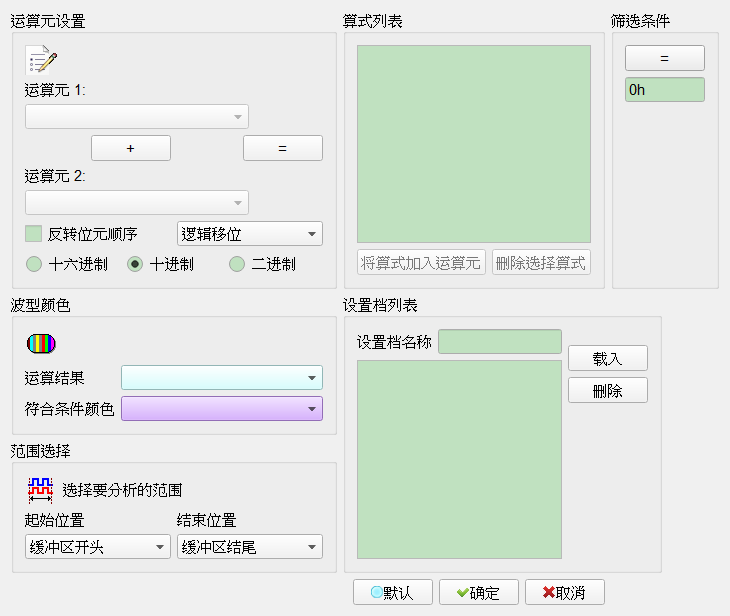

Decode Settings

运算通道设置:
- 操作数: 欲计算之通道或总线；自动列出目前波形窗口标签名称。
- 操作符:
  - 算术操作符: 加、减、乘、除。
  - 逻辑操作符: AND、XOR、OR、NAND、NOR、XNOR、>>、<<。
- 「=」按钮: 将算式添加到算式列表。
- 位顺序倒转: 新增总线时Default 通道编号小者为 lsb、大者为 msb；勾选可倒转。勾选时栏位启用（Enable）。Default 为未勾选。
位移位方式: Arithmetic Shift／Logic Shift／Rotate Circular Shift／Rotate through Carry Shift；搭配 >>、<<。Default 为 Logic Shift。
数值显示方式: Hexadecimal／Decimal／Binary。Default 为 Decimal。
算式列表: 显示新增算式，上限 8 组。
「将算式加入操作数」: 将选定算式加入操作数供进阶运算（括号最多 2 层）。
「删除选择算式」: 自列表清除选定算式。
波形颜色设置: 设置运算结果 Frame 颜色，以及比较条件符合时的 Frame 颜色。
条件运算设置:
- 比较条件: >=、>、=、<=、<。
- 比较数值: 十六进制或十进制。Default 为 0h（十六进制输入模式）。
设置档: 列出设置档名称以便切换；各设置档记录不同算式列表。

操作方式
