PSI5 (Peripheral Sensor Interface 5)
PSI5(Peripheral Sensor Interface 5)是开放的车用传感器接口，用于将周边传感器连接至电子控制单元(ECU)。它广泛应用于安全相关与传感器密集的车载系统，并以少量信号线提供稳定、具成本效益的数字通信。
在逻辑分析仪中，PSI5 解码插件可根据捕获波形重建传感器帧结构，便于查看时序、数据字段与错误检查结果，无需手动解读总线。
Bit Rate、Polarity、Manchester 或 Version 设错会解码失败。通道前缀差异见 Settings。

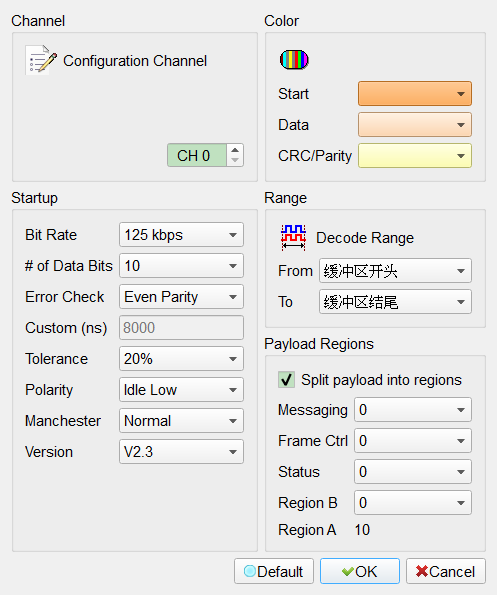

Decode Settings
- Channel: 指定 PSI5 数据信号通道（界面标签可能显示为 Configuration Channel）。
- Color: 设置 Start、Data、CRC/Parity 在波形上的显示颜色。
- Startup:
- Bit Rate: 125 kbps／189 kbps／Custom。Default 为 125 kbps。
- Custom (ns): Bit Rate 为 Custom 时的比特周期（ns）。仅在 Custom 时栏位启用（Enable）。重置时默认文字为 8000。
- # of Data Bits: 每个传感器帧的数据位数。Default 为 10。
- Error Check: Even Parity／Odd Parity／CRC-3／None。Default 为 Even Parity。
- Tolerance: 比特检测允许的时序误差。Default 为 20%。
- Polarity: Idle Low／Idle High。Default 为 Idle Low。
- Manchester: Normal／Inverted。Default 为 Normal。
- Version: PSI5 协议版本（V1.3／V2.0／V2.1／V2.2／V2.3）。Default 为 V2.3。
- Payload Regions:
- Split payload into regions: 将 payload 拆分为 Messaging、Frame Ctrl、Status、Region A、Region B。勾选时栏位启用（Enable），并启用各区域宽度控制。Default 为勾选。
- Messaging／Frame Ctrl／Status／Region B: 启用拆分后的可选区域宽度。Default：Messaging 0、Frame Ctrl 0、Status 0、Region B 0（Region A 占剩余数据位）。
Result

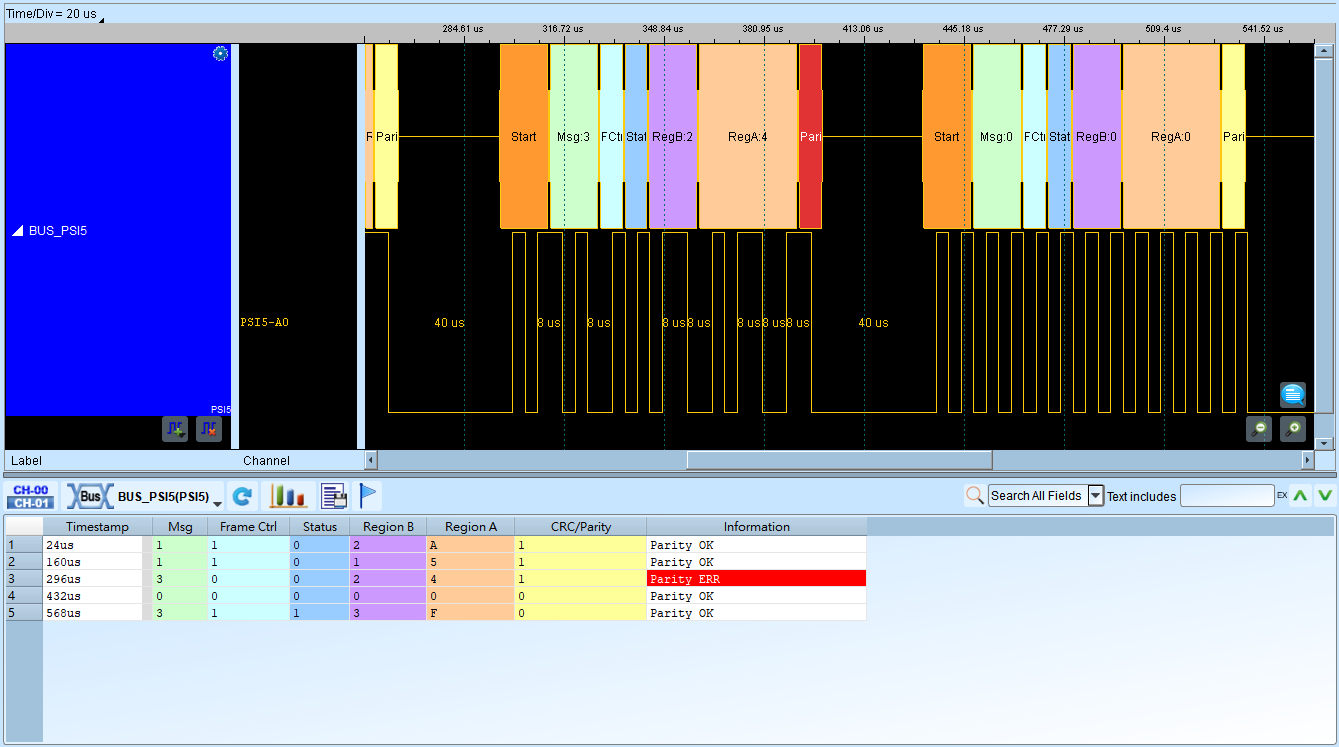

PSI5 解码示例:
