NAND Flash SCA (NAND Flash Separate Command Address)

NAND Flash SCA（Separate Command Address）用于 Command／Address 分线（CA 总线）的 NAND Flash 接口解码，与传统 CLE／ALE 共用数据总线的 NAND Flash 不同。设置插件与 NAND Flash 同族，但通道标签、Analysis Mode 与 SCA Header 为 SCA 专用。

错误的 Analysis Mode、CA／CLK 接线或 Channel Phase Delay 会造成命令／地址或数据解错。通道前缀差异见 Settings。

Decode Settings

Decode Settings

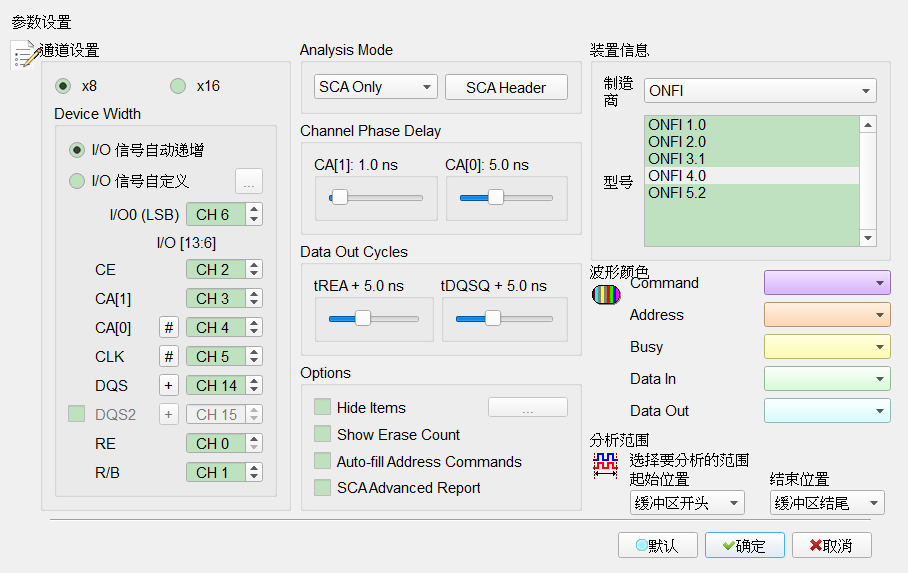

NAND Flash SCA Decode Settings
  • Device Width: 数据宽度 x8／x16。Default 为 x8。
  • I/O 信号自动递增／自定义（I/O Quick Setup／I/O User Defined）: 自动递增时只需设置 I/O0（LSB），其余 I/O 自动扩增；自定义时另开对话框逐通道设置。Default 为 I/O Quick Setup。
  • 通道设置: 指派 SCA 信号至逻辑分析仪通道（通道编号不列 Default）。
    • I/O0（LSB）／I/O 范围: 数据线；x16 时另含高位 I/O。
    • CA_CE: Chip Enable 组。主画面以 … 打开 CA_CE Groups（见下），可设置多组 CE 通道。
    • CA[1]／CA[0]: Command／Address 总线位元。
    • CLK: CA 时钟。
    • DQS／DQS2: 数据选通。勾选 DQS2 时栏位启用（Enable） DQS2 通道；Default 为未勾选。
    • RE／R/B: Read Enable 与 Ready／Busy。
  • Analysis Mode: SCA Only（仅解 SCA／CA 包）、DQ Only（仅解数据路径）、SCA（SCA 与数据一并分析）。Default 为 SCA。
  • SCA Header: 打开 SCA Decode Reference（见下），定义 Header 0x0–0xF 的 Kind 与解码方法。Analysis Mode 为 DQ Only 时按钮栏位停用（Disable）／隐藏。
  • Channel Phase Delay: 调整 CA 采样相位（对应画面 CA[1]／CA[0] 滑杆）。Default：CA[1] = 1、CA[0] = 5（有采样频率时以 ns 显示）。
  • Data Out Cycles（tREA／tDQSQ）: 读出数据延迟。Default 皆为 5（有采样频率时以 ns 显示）。读在跳变处导致数值不正确时，请调到信号稳定点。
  • Options:
    • Hide Items: 依条件隐藏／显示报告项目；勾选后可按 … 设置。勾选时栏位启用（Enable）。Default 为未勾选。
    • Show Erase Count: 显示 Erase command／address 统计。勾选时栏位启用（Enable）。Default 为未勾选。
    • Auto-fill Address Commands: 自动填写报告 Address。勾选时栏位启用（Enable）。Default 为未勾选。
    • SCA Advanced Report: 输出较详细的 SCA 报告。仅当 Analysis Mode 为 SCA 时显示；勾选时栏位启用（Enable）。Default 为未勾选。
  • 装置信息:
    • 制造商（Vendors）: 选择正确或命令格式兼容的厂商；选 Custom 可自建指令表（说明见 NAND Flash）。Default 为 ONFI。
    • 型号（Model）: 支持的规格／型号列表。Default 为列表索引 3（ONFI 常见为 ONFI 4.0）。
  • 报告每行 Byte 数: 8／16／24／32。Default 为 16。

CA_CE Groups

按 CA_CE 旁的 … 打开。可为多组 CE（CE0–CE7）指定通道与是否使用（Used）。Group 1（主 CA_CE）永远启用；其余组勾选 Used 时栏位启用（Enable）。Default：仅 Group 1 启用，其余组通道为 0。

SCA Header（SCA Decode Reference）

按 SCA Header 打开。以 Header 0x0–0xF 对应 Kind（CA Packet Type） 与解码方法（Output／Input／VSP／Reserved）。设置写入工作目录的 sca_decode_reference.txt；Restore Default 还原内建对照表（例如 0x0 = CA Data Output／Output、0x2 = Command／Input、0x8 = CA Data Input／Input 等）。

共用的 Custom 指令表（AqNFCustom.txt）与 Timing Check 格式见 NAND Flash。
