MICROWIRE

由美国国家半导体（National Semiconductor）所开发出的一种串行信号格式，硬件架构以及信号运作方式均与 SPI（Serial Peripheral Interface）相同。在线路架构上，有装置选择线（CS: Chip Select）、时钟线（SK: Serial Clock）及数据输入输出线（DI: Data Input／DO: Data Output）等。

CS／CLK／DI／DO、Chip Select Edge 或 Data Edge 设错会解码失败。通道前缀差异见 Settings。

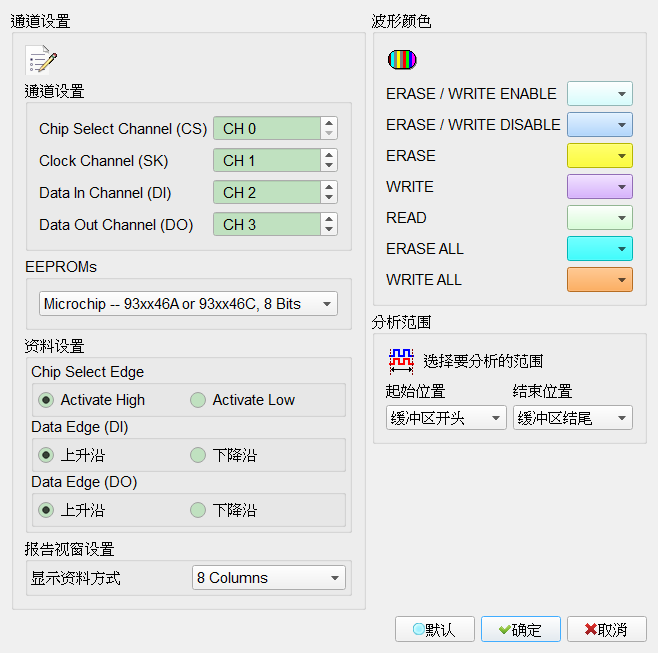

Decode Settings

Chip Select Channel (CS): Microwire 数据传输之 CS。
Clock Channel (CLK): Microwire 数据传输之 Clock。
Data In Channel (DI): Microwire 数据传输之 Data In。
Data Out Channel (DO): Microwire 数据传输之 Data Out。
Chip Select Edge: 决定使能信号为高电平或低电平（Activate High／Activate Low）。Default 为 Activate High。
Data Edge (DI): DI 读取数据的方式，上升沿或下降沿。Default 为 Rising。
Data Edge (DO): DO 读取数据的方式，上升沿或下降沿。Default 为 Rising。
EEPROMs: 选择所使用的 EEPROM。Default 为 Microchip -- 93xx46A or 93xx46C（8 Bits；排序后第一项）。
报告窗口设置: 报告窗口数据字段显示（8 Columns／16 Columns）。Default 为 8 Columns。

Result

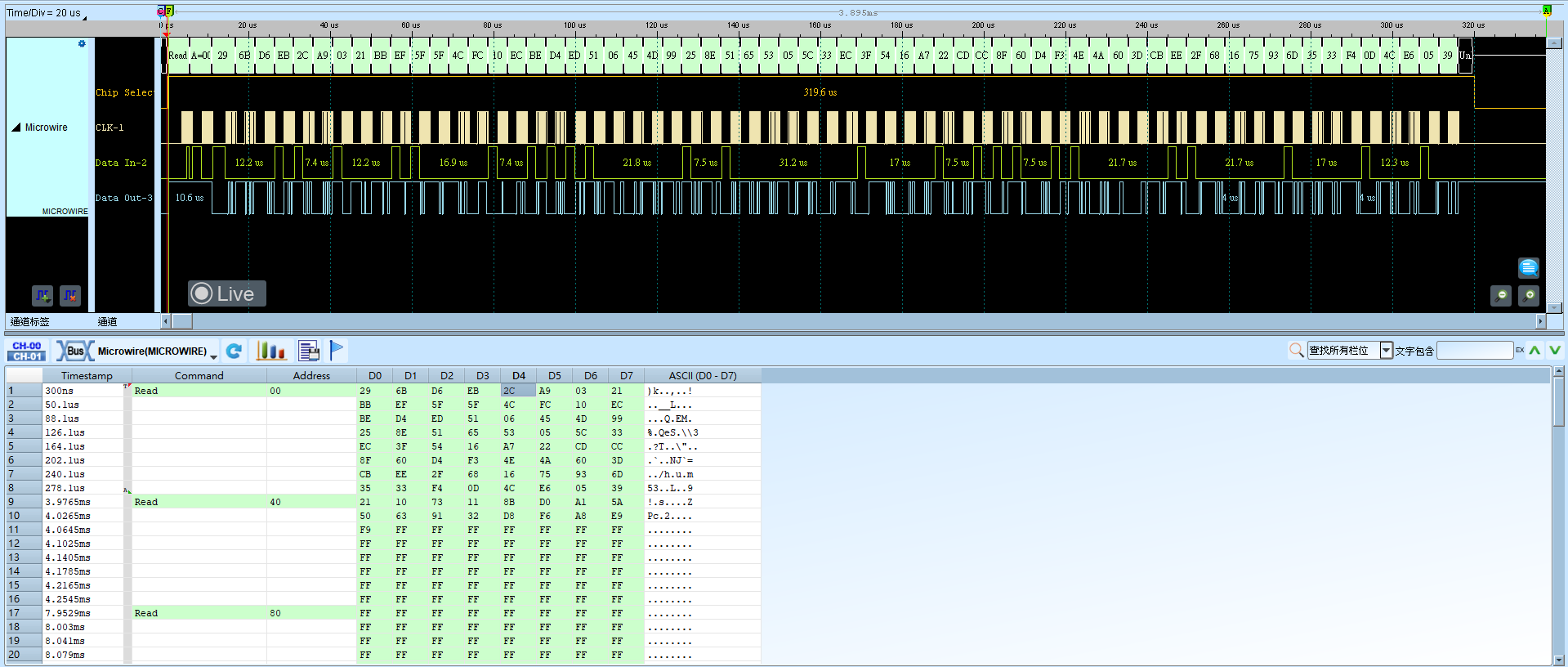

Read

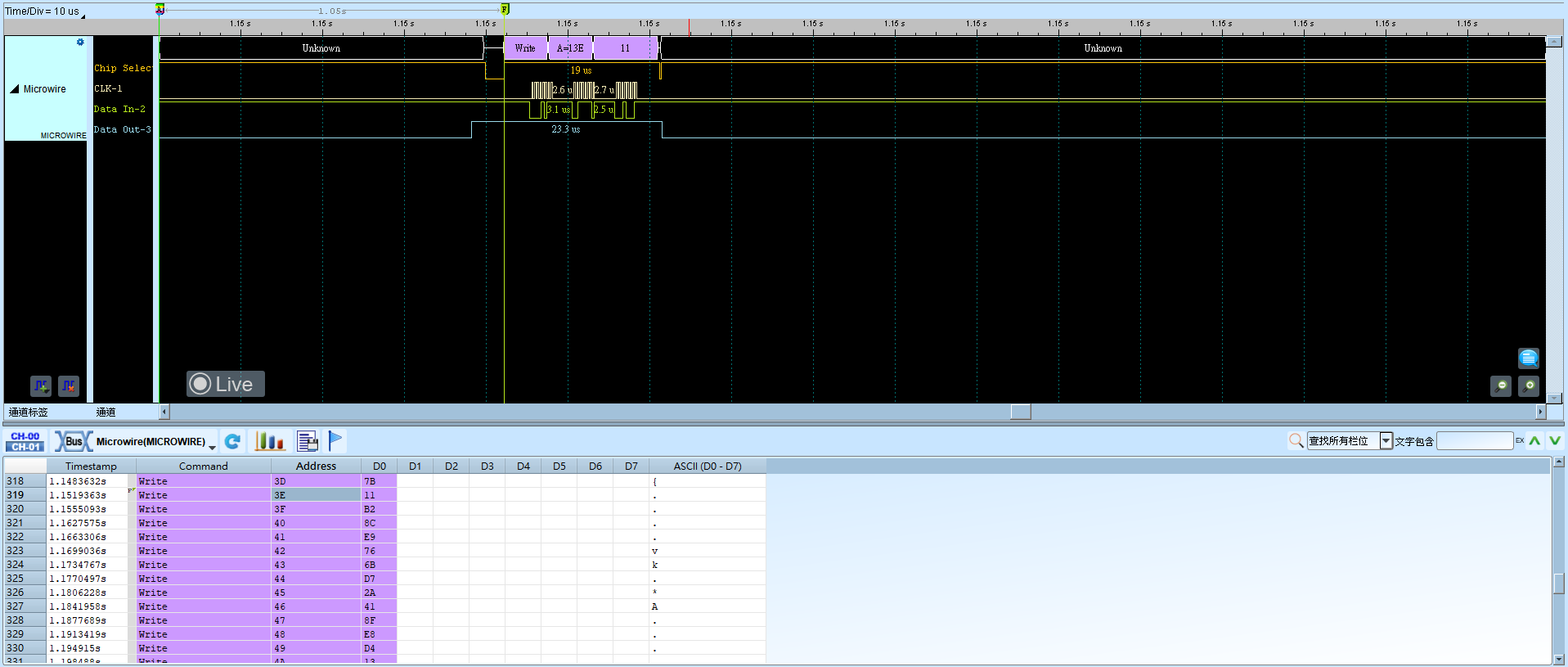

Write
