SGPIO (Serial General Purpose Input/Output)

SGPIO（Serial General Purpose Input/Output）为通用串行输入／输出接口，可自行控制输入与输出。

Mode／Latch／Significant Bit 设错会解码失败。通道前缀差异见 Settings。

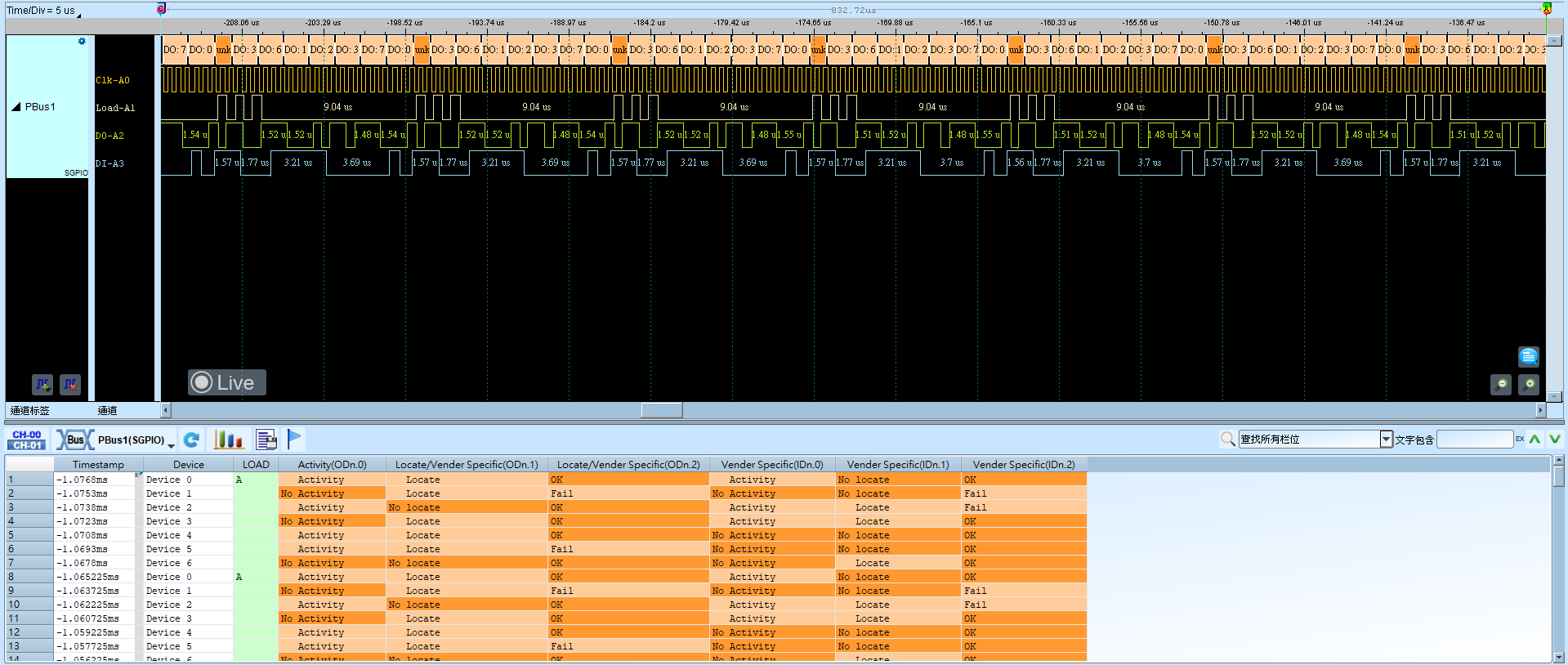

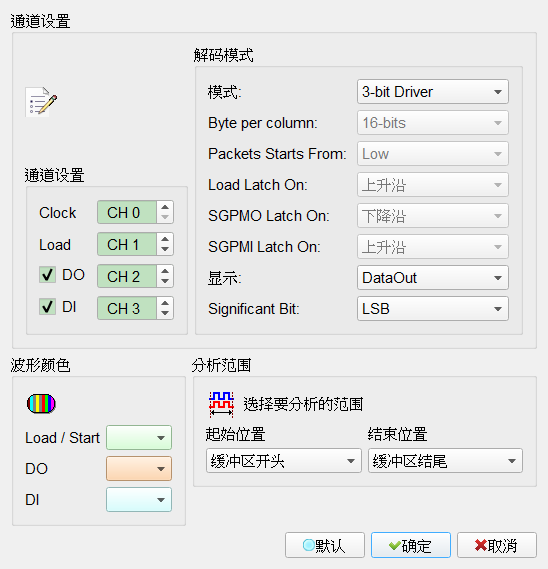

Decode Settings

通道设置: 设置 Clock、Load、Data Out（DO）、Data In（DI）通道；可仅启用 DO、仅启用 DI，或两者皆用（至少须保留其一）。Default 为 DO／DI 皆勾选。
Mode: 解码模式。
- 3-bit Driver: 3-bit 驱动模式。Default 为选取此模式。
- User Defined Data: 自定义数据模式；下列 Byte／Packet／Latch 等设置仅在此模式栏位启用（Enable）。
Byte per column: 设置每栏位数（8-bits／16-bits）。Default 为 16-bits。
Packets Starts From: Packet 自 High 或 Low 开始。Default 为 Low。
Load Latch On: Load 脚于上升沿／下降沿 latch。Default 为 Rising。
SGPMO Latch On: SGPMO 于上升沿／下降沿 latch。Default 为 Rising。
SGPMI Latch On: SGPMI 于上升沿／下降沿 latch。Default 为 Falling。
Display: 波形区显示 DataOut 或 DataIn。DO／DI 皆启用时栏位启用（Enable）。Default 为 DataOut。
Significant Bit: LSB 或 MSB first。Default 为 LSB。
