HDQ
HDQ 由德州仪器（TEXAS INSTRUMENTS）制定，用于电池管理显示应用，主要运用在消费性电子产品。HDQ 分为 8 位与 16 位两种数据宽度格式，地址固定为 7 位。一个 HDQ 封包主要由 Break、7 bits Address、1 bit R／W 和 8 bits Data 或 16 bits Data 组成。传输方式为 LSB（Least-significant bit）到 MSB（Most-significant bit），最大传输率为 5 Kbit/s。
通道前缀差异见 Settings。

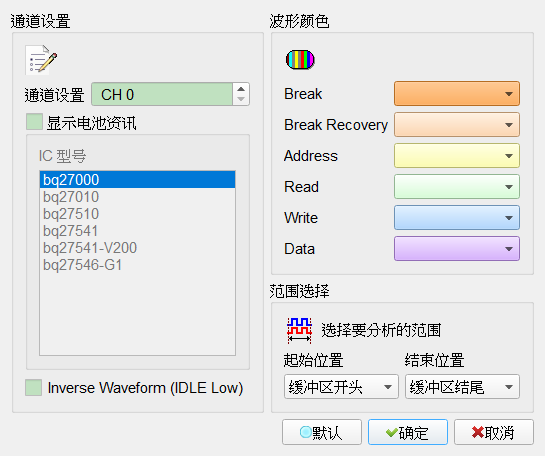

Decode Settings
- 通道设置: 指定待测物上的信号端接在逻辑分析仪的通道。
- 显示电池信息: 显示电池监控 IC 与电池之间的指令传递过程。勾选时栏位启用（Enable）。Default 为未勾选。
- Inverse Waveform (IDLE Low): 反转波形。勾选时栏位启用（Enable）。Default 为未勾选。

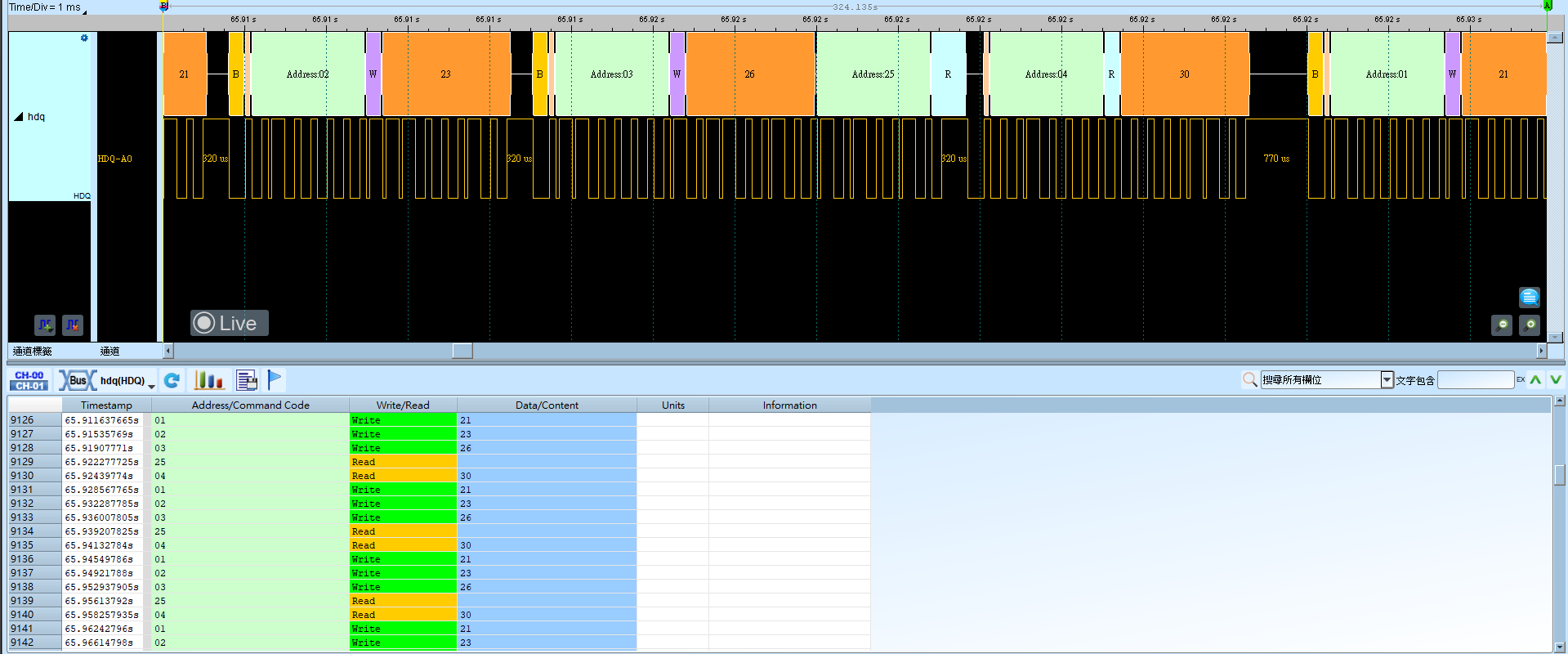

Result
- Write: 写入数据，后面紧接着数据。
- Read: 读取数据，后面紧接着数据。

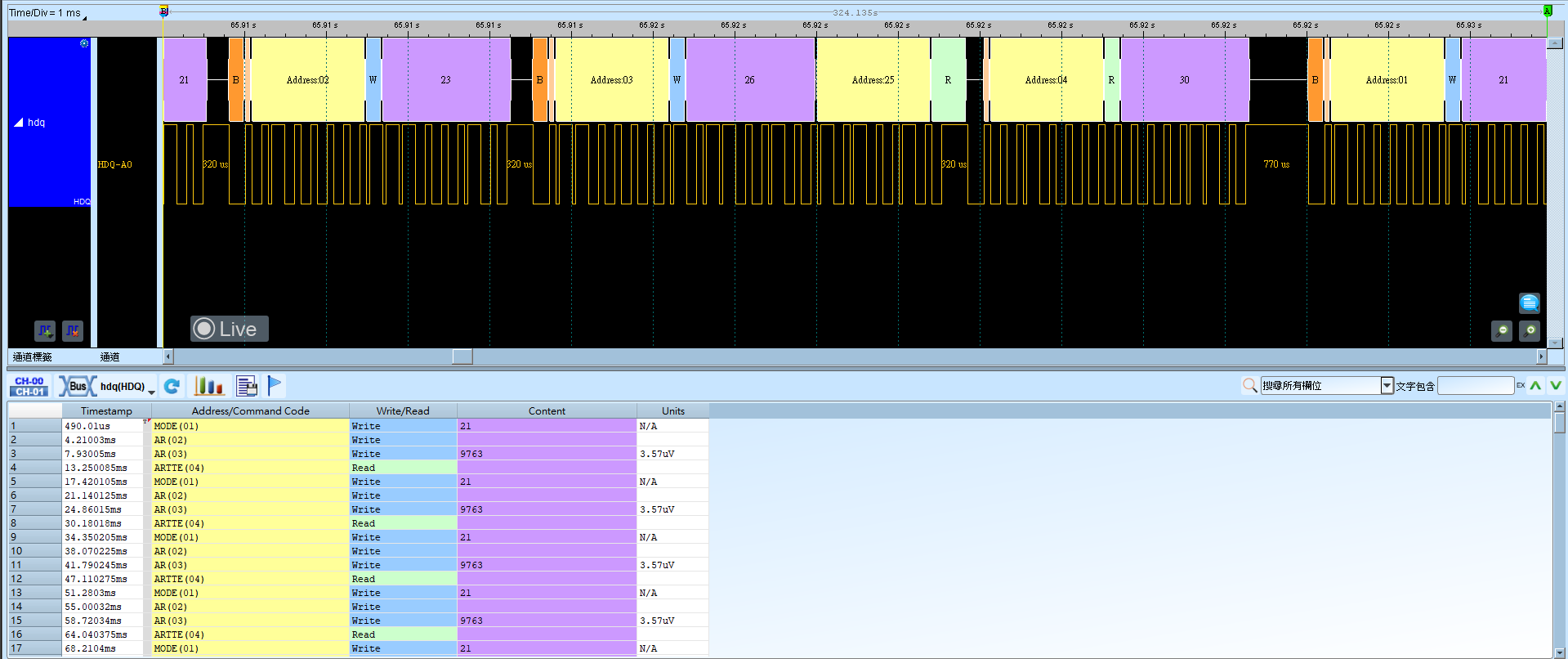

显示电池信息
