ADC (Analog-To-Digital Converter)
A/D Converter（Analog-To-Digital Converter），称为模拟数字转换器。
通道前缀差异见 Settings。

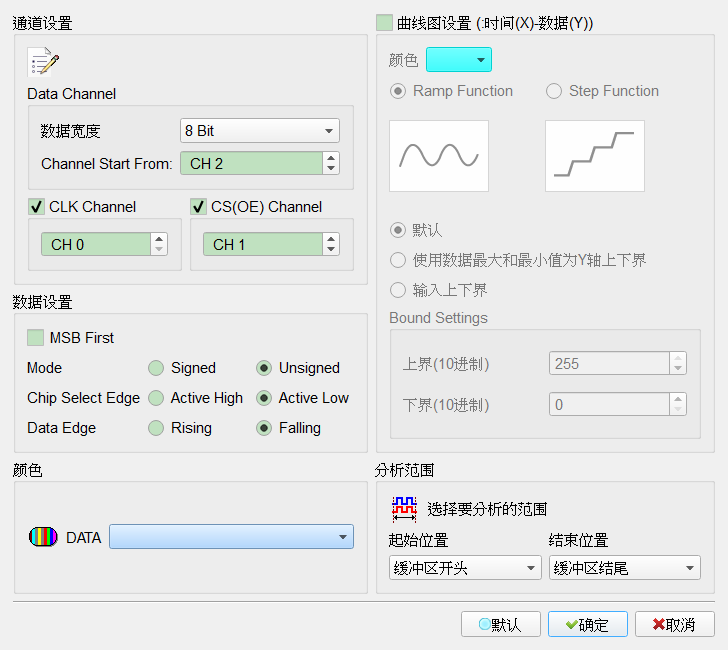

Decode Settings
- Data Channel: ADC 数据开始之通道。
- CLK Channel: ADC 之 CLK IN 通道。勾选时栏位启用（Enable） CLK 通道及 Data Edge勾选。
- CS(OE) Channel: ADC 之 Chip Select 通道。勾选时栏位启用（Enable） CS 通道及 Chip Select Edge勾选。
- 数据宽度: ADC 数据宽度（4 Bit～32 Bit）。Default 为 4 Bit。
- MSB First: 数据由 MSB 开始；未勾选为 LSB。勾选时栏位启用（Enable）。Default 为未勾选（LSB）。
- Chip Select Edge: Active High／Active Low。Default 为 Active Low。
- Data Edge: Rising／Falling。Default 为 Falling。
- Signed / Unsigned: 有符号／无符号数值。Default 为 Unsigned。
- 曲线图: 时间 (X)－数据 (Y) 曲线。勾选时栏位启用（Enable）。Default 为未勾选。
- Ramp / Step Function: 曲线绘图方式。Default 为 Ramp。
- 颜色: 选择曲线颜色。
- 数值范围:
- 默认: 以数据宽度可表示之最大／最小值为 Y 轴上下界。Default 为选取此模式。
- 使用数据最大值和最小值为 Y 轴上下界: 以实际数据最大／最小值为界。
- 输入上下界: 手动输入 Y 轴上／下界。
Result

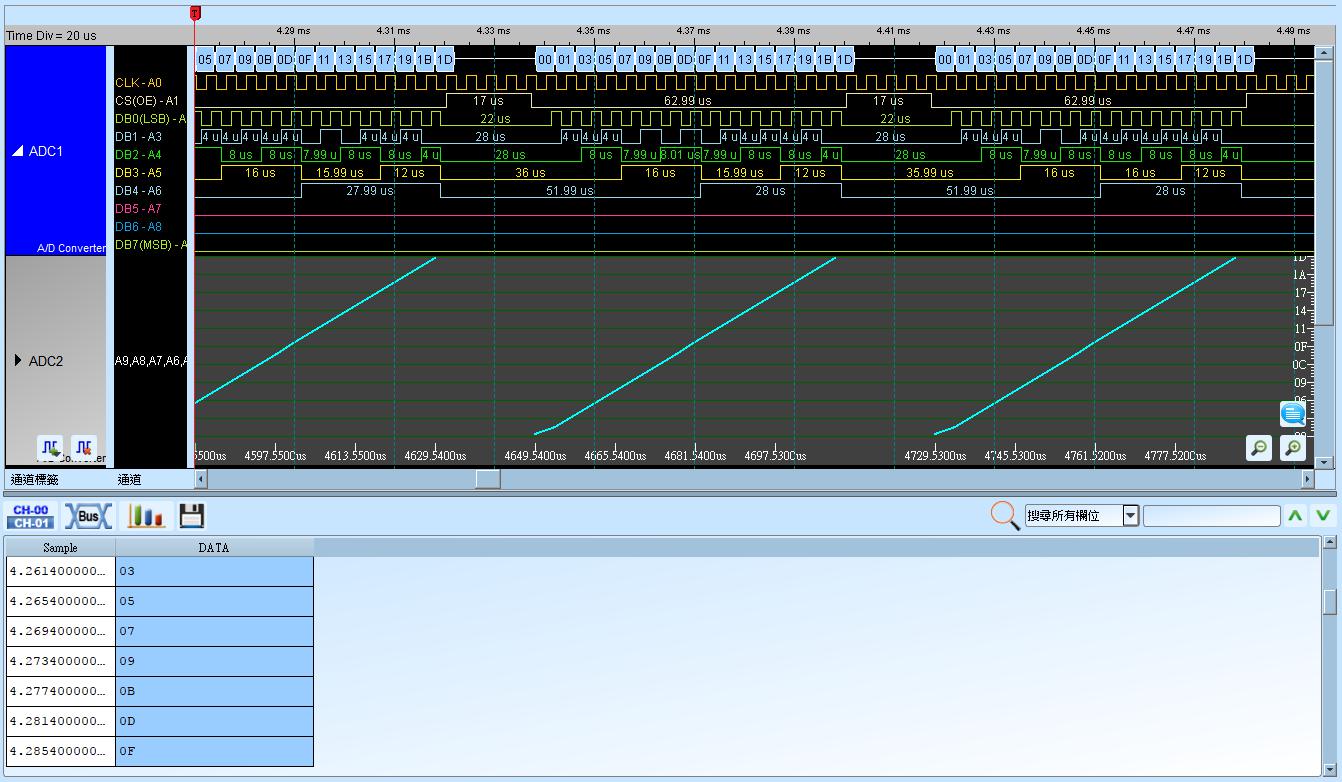

设置 8 bit 数据宽度、CLK／CS：

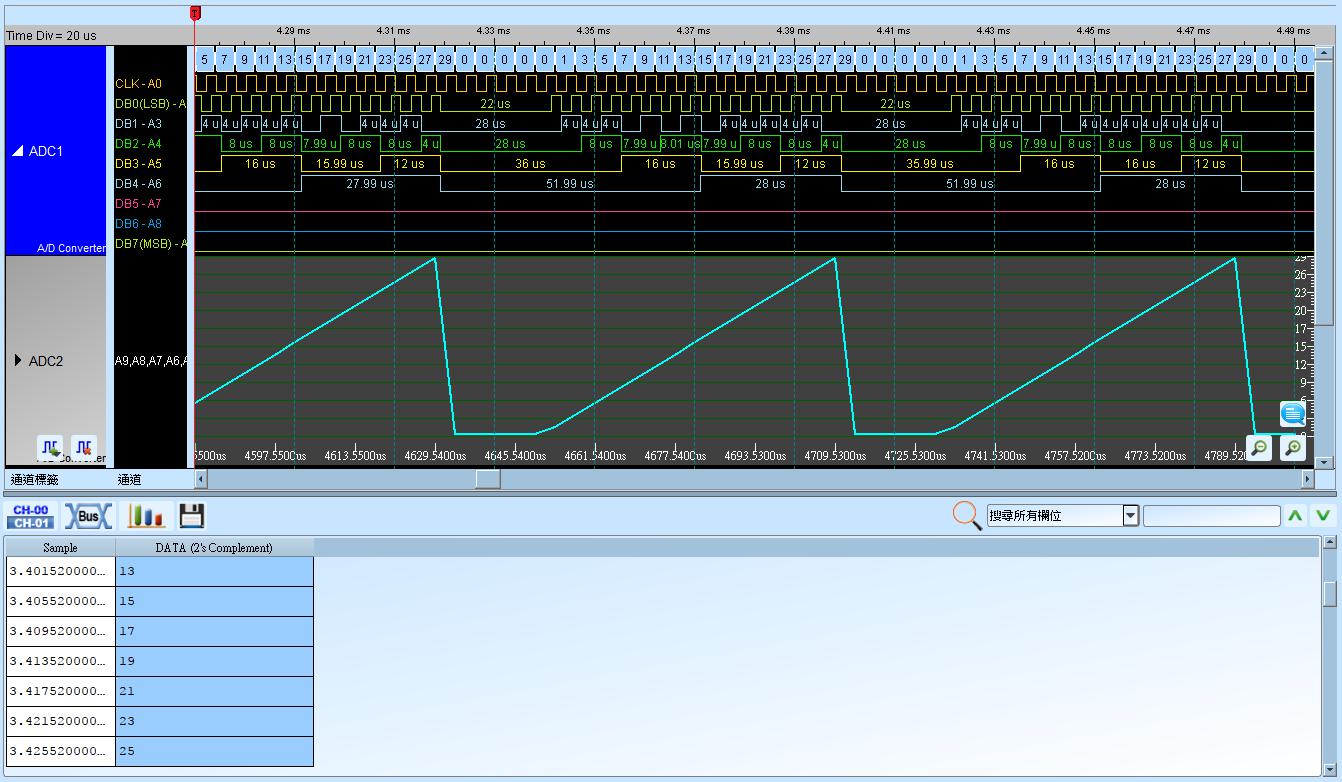

设置 8 bit 数据宽度、CLK：
