1-Wire

由美国达拉斯公司（Dallas Semiconductor）所制定。1-Wire 协议定义 Reset Pulse、Presence Pulse、Write 1、Write 0、Read 1 及 Read 0 等信号类型，并由这些信号类型组合成命令序列。传输方式为 LSB（Least-significant bit）到 MSB（Most-significant bit）；传输速度分为高速（Overdrive speed）与标准（Standard speed）。

Timing Setting 单位皆为 µs；设错会导致 Reset／Presence／Write 判读失败。通道前缀差异见 Settings。

Decode Settings

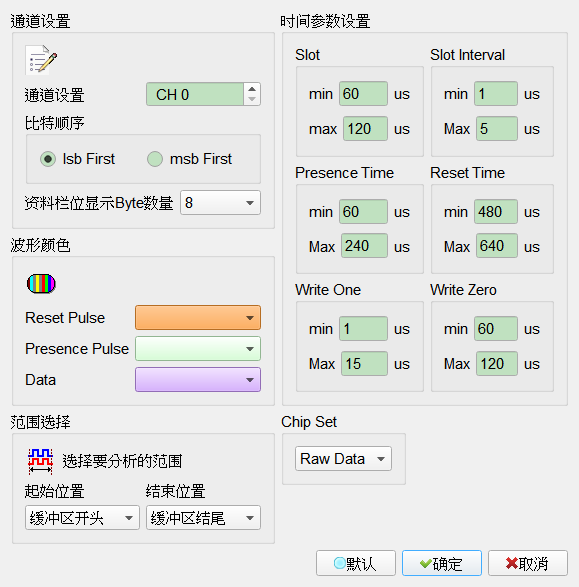

1-Wire Decode Settings

• 通道设置: 设置数据通道来源。
• ChipSet: 选择要解析的 Chipset。Default 为 Raw Data。
• 比特顺序: 设置分析的数据是 LSB first 或 MSB first。Default 为 LSB first。
• 数据字段显示 Byte 数量: 设置 Report 区域中，Data 字段一行显示多少 Byte（8／16／32）。仅 ChipSet 为 Raw Data 时栏位启用（Enable）。Default 为 8。
• Timing Setting: 单位皆为 µs。
  • Slot Time:
    • Min: 设置每个 slot 最小的时间长度。Default 为 60 µs。
    • Max: 设置每个 slot 最大的时间长度。Default 为 120 µs。
  • Slot Interval:
    • Min: 设置每个 slot 之间最小的时间长度。Default 为 1 µs。
    • Max: 设置每个 slot 之间最大的时间长度。Default 为 5 µs。
  • Reset Time:
    • Min: 设置 Reset pulse 波形拉 Low 最小的时间长度。Default 为 480 µs。
    • Max: 设置 Reset pulse 波形拉 Low 最大的时间长度。Default 为 640 µs。
  • Presence Time:
    • Min: 设置 Presence pulse 波形拉 Low 最小的时间长度。Default 为 60 µs。
    • Max: 设置 Presence pulse 波形拉 Low 最大的时间长度。Default 为 240 µs。
  • Write One:
    • Min: 设置写入 1 波形拉 Low 最小的时间长度。Default 为 1 µs。
    • Max: 设置写入 1 波形拉 Low 最大的时间长度。Default 为 15 µs。
  • Write Zero:
    • Min: 设置写入 0 波形拉 Low 最小的时间长度。Default 为 60 µs。
    • Max: 设置写入 0 波形拉 Low 最大的时间长度。Default 为 120 µs。

Result

1-Wire 解码结果

• Reset pulse: 重置脉冲。
• Presence pulse: 前置脉冲，后面紧接着数据。
