Advance channel setting

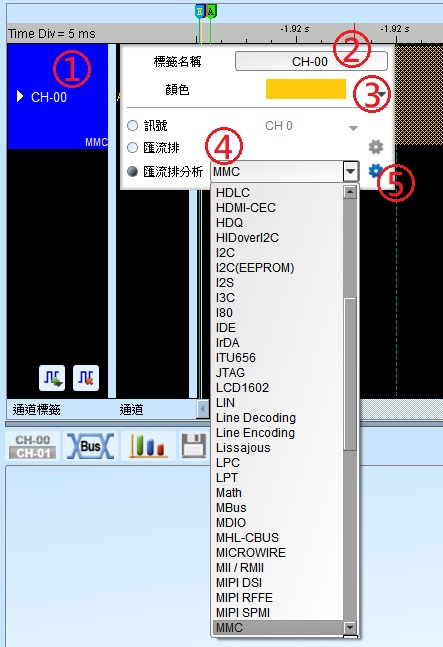

点击通道卷标即可开启通道进阶设置,

通道卷标: 显示通道名称及目前使用之总线分析方式。

点击可设置此通道之选项 (上图2, 3, 4, 5)。

点选此标签之左侧三角形可展开并同时显示译码与波形。

通道名称: 可自定义显示之通道名称。

信号波形颜色: 此颜色将会显示于总线之外框线。

信号种类: 可选择仅显示信号(LA, DSO), 总线或者总线分析。

总线分析列表, 将以英文字母顺序排列, 您可以选择所需之总线。其中, 「--」项目表示不做总线分析。

**进阶设置: **

每个总线分析之参数都有默认值, 若想变更总线分析之参数则可以进入进阶设置来做调整。进入之后会开启设置画面, 其功能可区分为三个部分。

参数设置: 主要是设置总线分析之通道安排与分析参数。

波形颜色: 设置解碼后数据显示表现之颜色。

分析范围: 可使用光标来选择分析的范围。
