Clause Trigger

触发参数设置

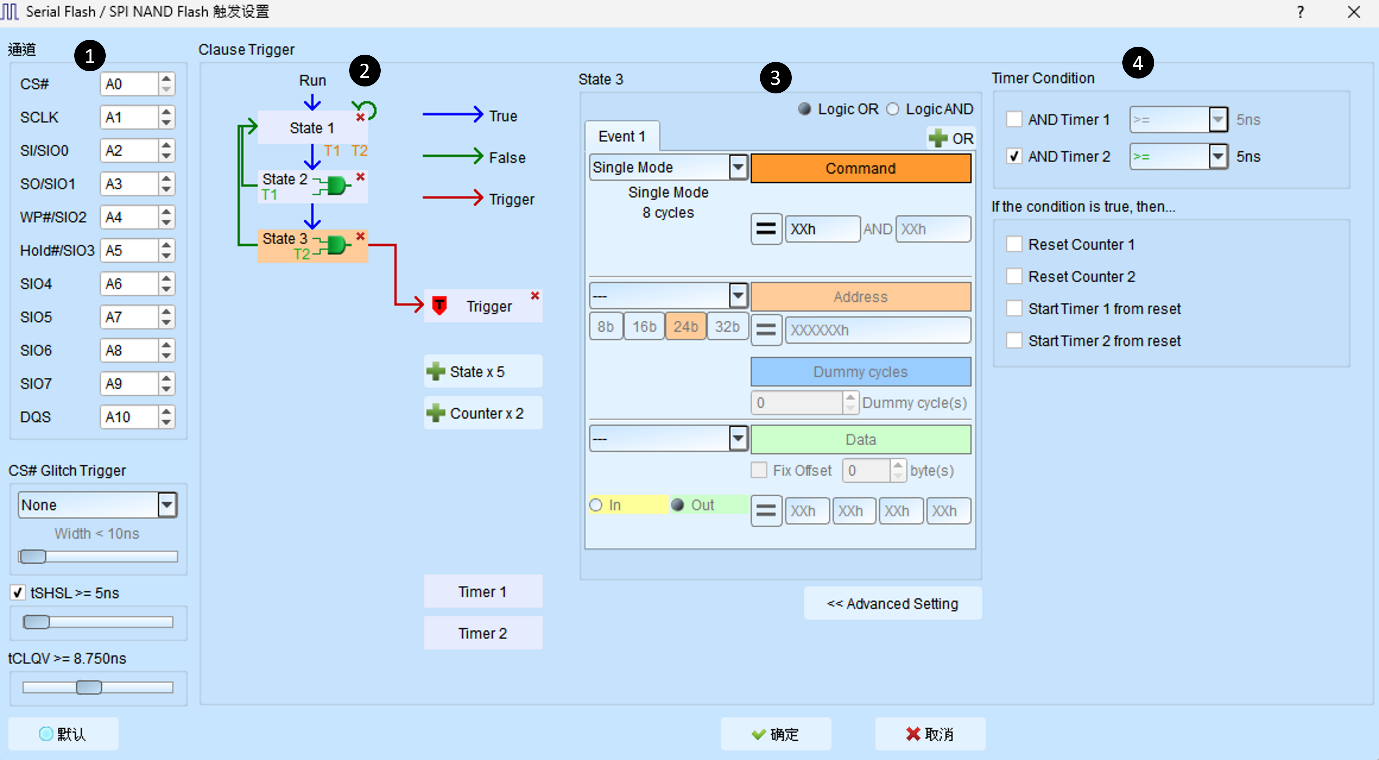

进入触发画面后会看到如下图的设置画面。

通道及总线触发参数设置: 内容根据选择不同的触发种类有所不同, 请参考各总线触发说明。

语句式触发流程图:

每个按钮即代表一个触发阶层(State), 各个阶层的True流向固定指向下一层, False流向则可由使用者调整。可提供的操作如下:

依序点选两个阶层, 将第一个阶层的False流向连接到第二个阶层。

点选同一个阶层两次, 将此阶层的False流向连结回自己。

依序点选阶层按钮及, 使该阶层内的条件成立后送出触发信号。

点选阶层按钮右上方的删除钮, 删除该阶层及内包含的所有条件。

点选右上方的删除钮, 清除所有触发信号发出链接。

点选/ 增加新的阶层。

鼠标移到按钮以调整Timer的频率周期。Timer的最小刻度为5ns, 最大值为8天。

触发阶层内部参数设置

此区会显示左方触发流程中各个阶层内所包含的详细触发条件:

左上方State 1文字表示目前显示的阶层编号

可以设置此阶层中各个事件(Event)之间的逻辑运算规则。

分页标签可以切换/检视目前此阶层内OR/AND条件的组合数量。点选/标签可以增加最多至8组OR/AND触发条件。

中央参数设置区域会根据选择触发种类而有所不同, 输入数值皆支持 2 /10/16 进制,

二进制代码(后面加 b，如 01000001b)、十进制码(后面不加，如 65)、十六进制码(后面加 h，如 41h)。

各阶层内事件与触发信号的关系可参考以下表格:

时间(Timer)与计数器(Counter)设置

按下按钮后即可开启进阶设置窗口, 设置Timer及Counter参考及重置设置。

于设置窗口调整Timer的参考形式及条件达成后,重置设置即可于流程控制区看到设置的示意图。
