PWM (Pulse-width modulation)

PWM（Pulse Width Modulation，脉宽调制）不是总线分析协议。它利用脉冲宽度周期控制模拟电路，广泛应用于转速、亮度与温度控制等。

通道前缀差异见 Settings。

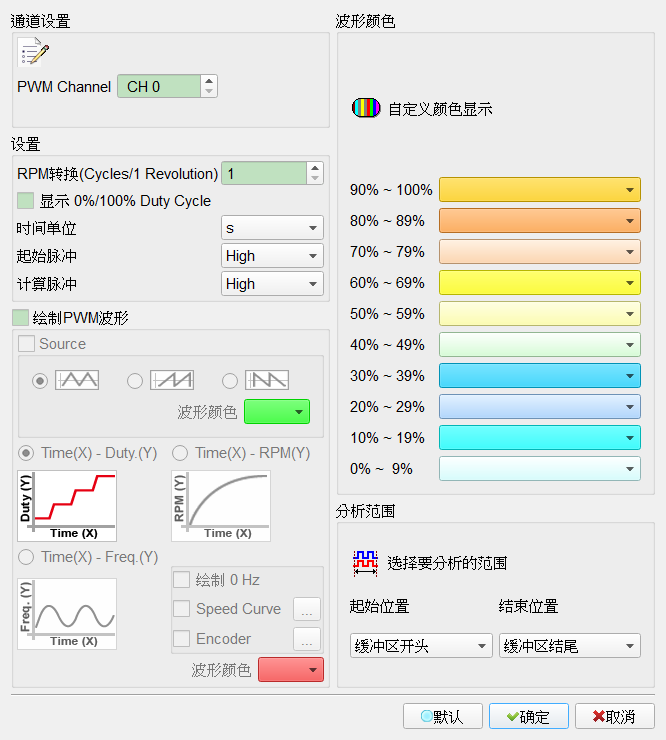

Decode Settings

PWM Decode Settings

• PWM Channel: PWM 信号通道。
  • RPM转换(Cycles/1 Revolution): 设置每转的 PWM cycle 数量。Default 为 1。
  • 显示0% 和 100% 周期: 选择时间(X)–周期(Y)绘图时，勾选则绘出 0%／100% 区段；0% 紧接 100%（或相反）的相连曲线不画。勾选时栏位启用（Enable）。Default 为未勾选。
  • 时间单位: 时间单位：s／ms／us。Default 为 s。
• 绘制PWM波形: 在波形区绘制 PWM 曲线。勾选时栏位启用（Enable）。Default 为未勾选。
  • 显示Source: 显示 PWM 来源波形。勾选时栏位启用（Enable）。Default 为未勾选。
  • 时间(X)-周期(Y): 以时间为 X 轴、周期为 Y 轴的折线图。Default 为选取此模式。
  • 时间(X)-频率(Y): 以时间为 X 轴、频率为 Y 轴的折线图。
  • 时间(X)-转速(Y): 以时间为 X 轴、转速为 Y 轴的折线图。
  • 绘制0 Hz: 选择时间(X)–频率(Y)时，勾选则 Y 轴从 0 Hz 开始。勾选时栏位启用（Enable）。Default 为未勾选。
  • Speed Curve: 最多三组 Curve 叠图。勾选时栏位启用（Enable）。Default 为未勾选。

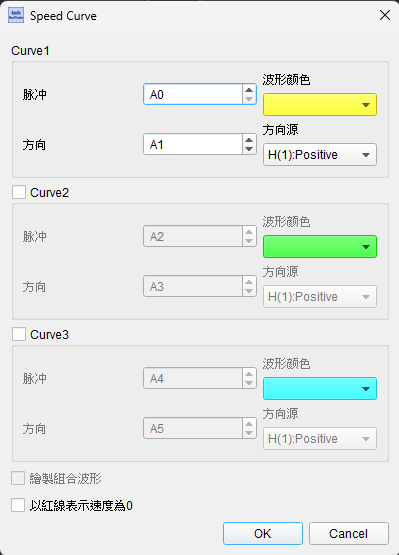

启用 Speed Curve 后的对话框：

PWM Speed Curve 设置

• 脉冲/方向: 设置脉冲与方向在仪器上的信号通道（最多三组 Curve）。
• 方向源: 方向源可设为 H(1):Positive 或 L(0):Positive。
• 绘制组合波形: Curve 数量大于一时绘制叠图波形。勾选时栏位启用（Enable）。Default 为未勾选。

• 以红线表示速度为0: 在速度为 0 的部分以红线表示。勾选时栏位启用（Enable）。Default 为未勾选。

• Encoder: 将 PWM 解析结果进行 Encode。勾选时栏位启用（Enable）。Default 为未勾选。

Result

PWM 解码结果

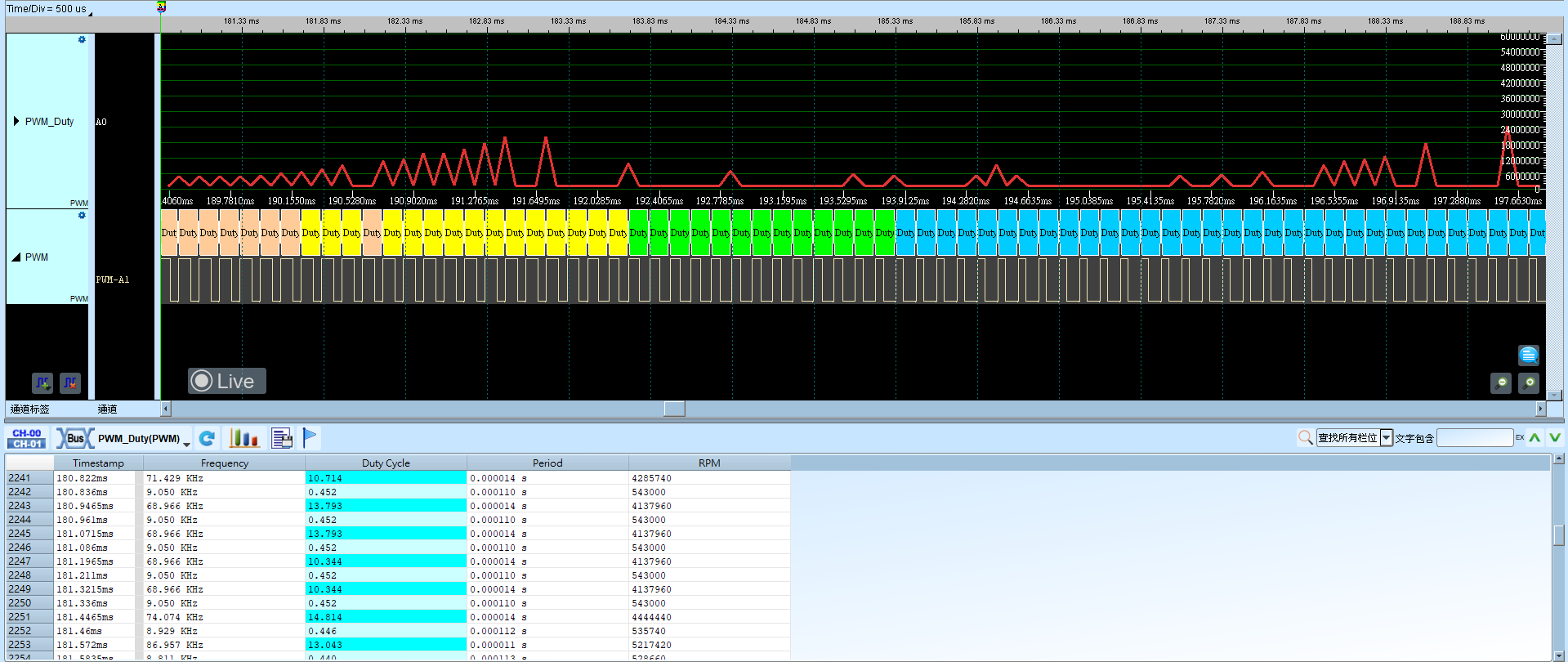

设置 时间(X)-周期(Y)：

时间(X)-周期(Y)

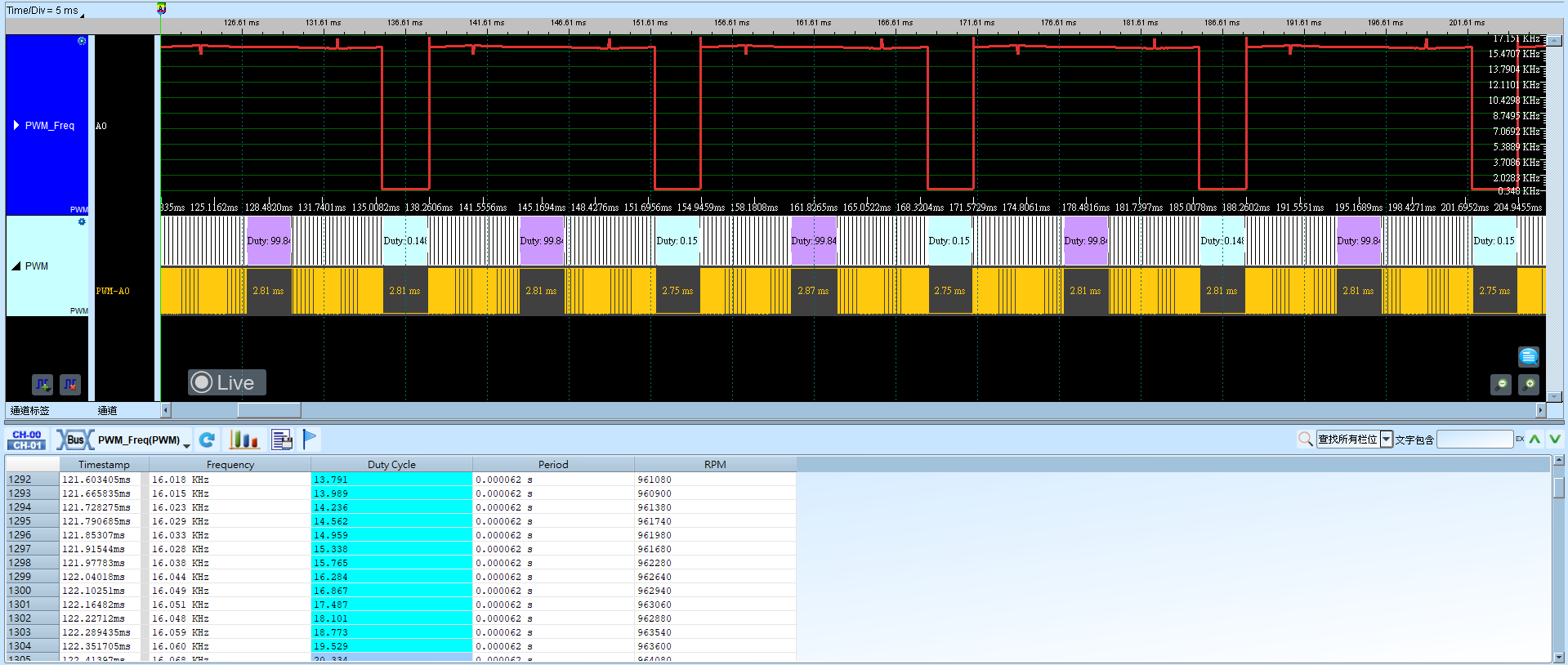

设置 时间(X)-频率(Y)：

时间(X)-频率(Y)

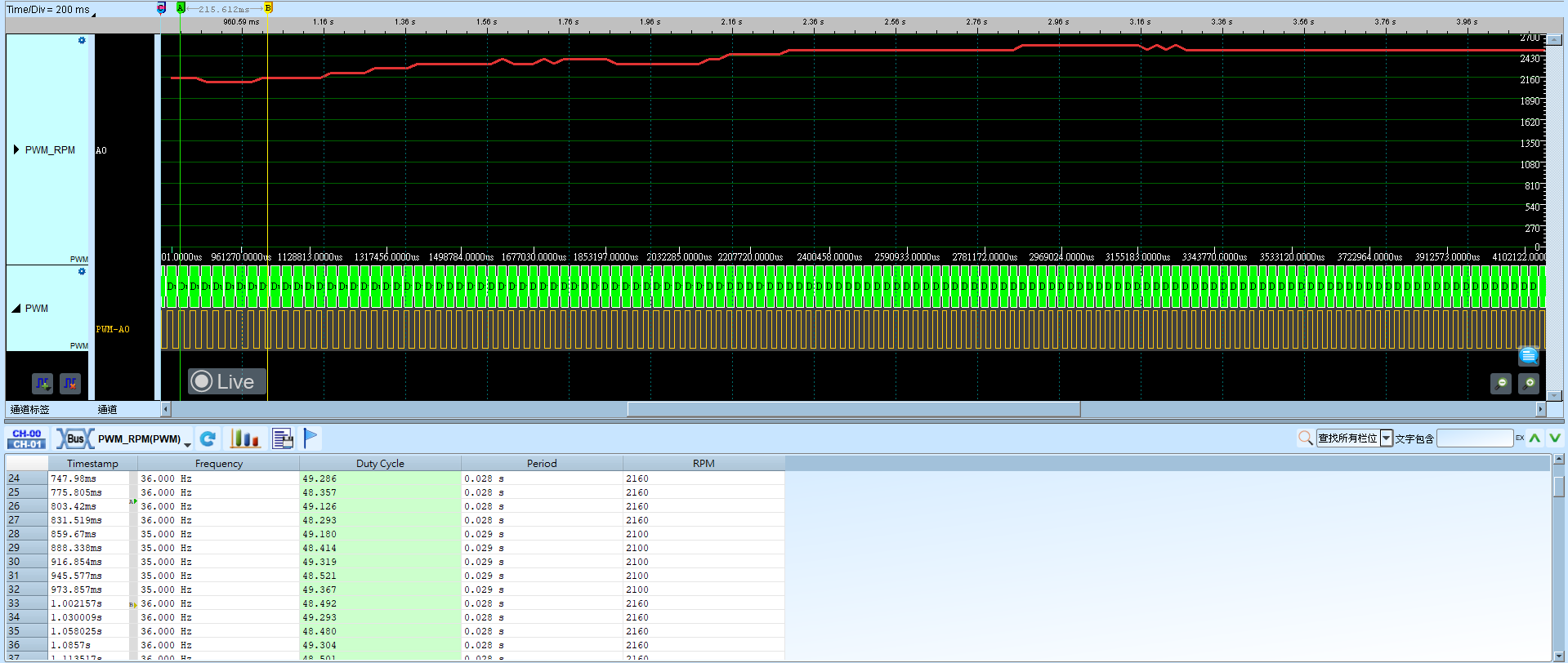

设置 时间(X)-转速(Y)：

时间(X)-转速(Y)
