LED_CTRL (LED Driver TM1814)

数字 LED 控制器总线,可由 MCU 发送此类信号给 LED 控制器,控制单一或区块 LEDs。

Model/时序(T0/T1/Reset)或 Bit Size 设错会解码失败;非 Custom 时时序相关字段常为栏位停用(Disable)。通道前缀差异见 Settings。

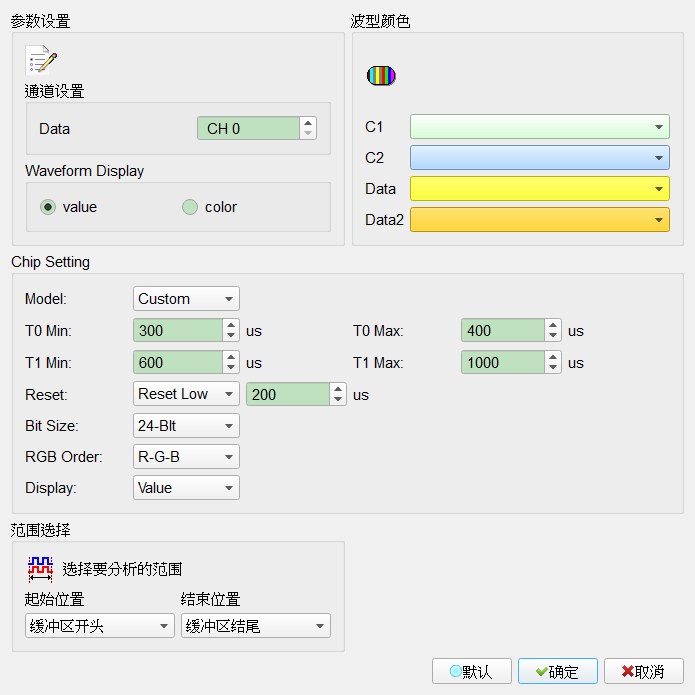

Decode Settings

Decode Settings

LED_CTRL Decode Settings
  • Channel (Data): 指定 LED 数据信号通道。
  • Waveform Display: 波形区以数值或颜色显示解码。
    • value: 以数值显示。Default 为选取此模式。
    • color: 以 RGB 颜色显示。
  • Chip Setting:
    • Model: 芯片型号(Custom、TM1814、WS2811、WS2812、RT7905、HZ0028)。选非 Custom 时,T0/T1/Reset/Bit Size 多为栏位停用(Disable)并套用该型号Default 。Default 为 Custom。
    • 时序(Idle high): 波形为 Idle high。低电平时间介于 T0 Min–T0 Max 解为 0;介于 T1 Min–T1 Max 解为 1。Custom Default:T0 Min 300 µs、T0 Max 400 µs、T1 Min 600 µs、T1 Max 1000 µs。
    • Reset: 维持高电平超过设定时间则重置为 Start bit(Reset High/Reset Low)。Custom Default:Reset High,200 µs。
    • Bit Size: 24-Bit(RGB)/32-Bit(WRGB)/48-Bit。Default 为 24-Bit。
    • RGB Order: RGB 字节顺序。Default 索引为 0。
    • Display: Value/Percentage(与波形显示联动)。Default 为 Value。

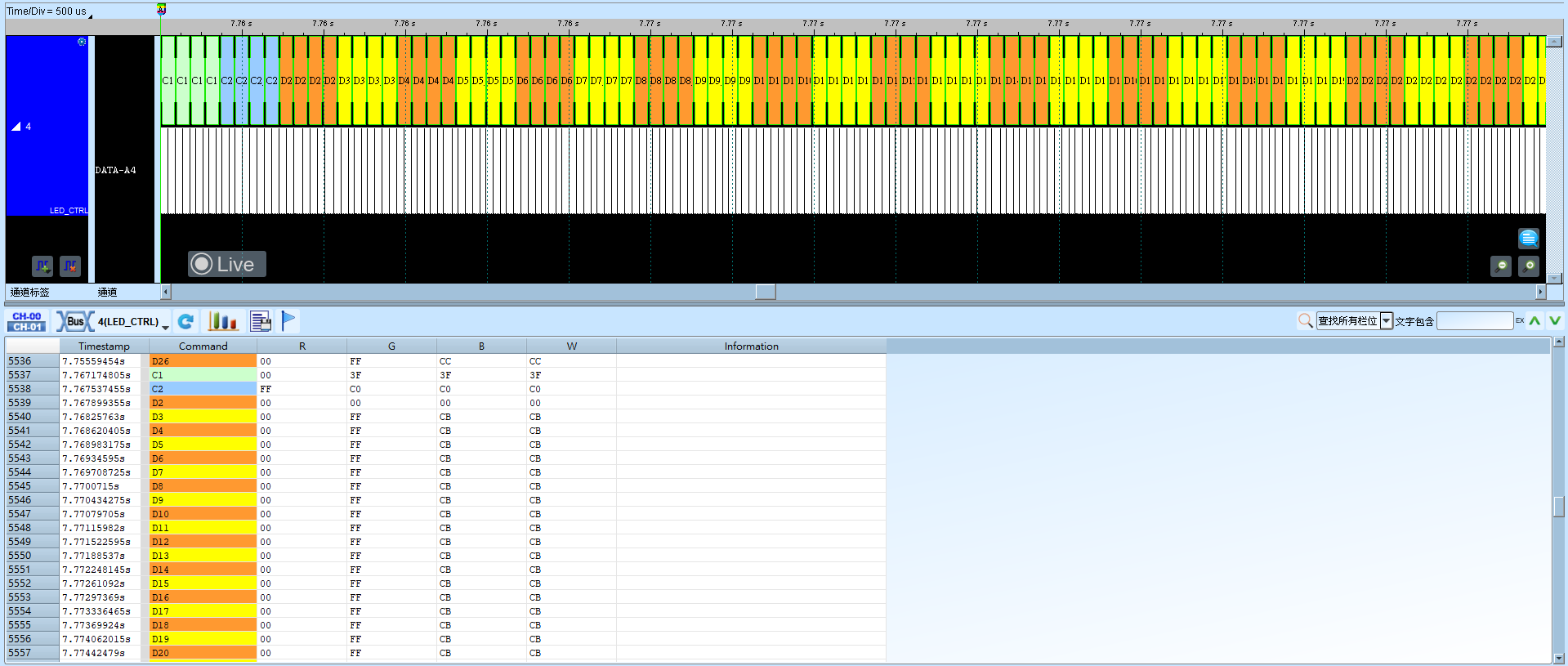

Result

LED_CTRL Result

LED_CTRL 解码结果
