3-Wire

3-Wire 总线通讯协议由盛群半导体（HOLTEK）所制定，主要用于 LED、LCD 驱动 IC 的控制与 EEPROM 的读写控制。

通道前缀差异见 Settings。

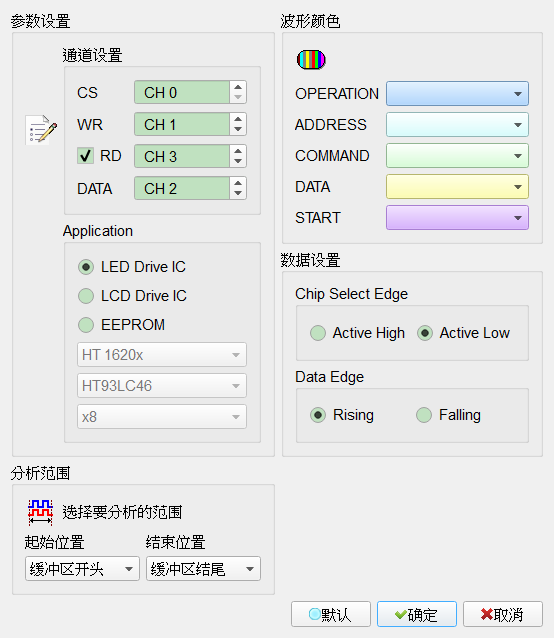

Decode Settings

通道设置: 设置待测物上各信号端接在逻辑分析仪的通道编号（CS／WR／DATA／RD）。勾选 RD 时该通道。RD Default 为勾选。
应用类型:
- LED Driver IC: 选择 LED Driver IC 应用。Default 为选取此模式。
- LCD Driver IC: 选择 LCD Driver IC 应用，需选择 IC 种类。
- EEPROM: 选择 EEPROM 应用，需选择 IC 种类与数据宽度。
Chip Select Edge:
- Active High: Chip Select 为 Active High 时数据有效。
- Active Low: Chip Select 为 Active Low 时数据有效。Default 为 Active Low。
Clock Edge:
- Rising: 在 Clock 上升沿取样数据。Default 为 Rising。
- Falling: 在 Clock 下降沿取样数据。
