CXPI (Clock Extension Peripheral Interface)

CXPI 是车用单线网络，由日本自动车技术会起草（JASO D015）、经 SAE J3076 标准化，并纳入 ISO 20794 系列国际标准。它的定位介于 LIN 与 CAN 之间，主要用于车身与 HMI 网络，例如开关、传感器、执行器与仪表。主节点以 PWM 把时钟内嵌在数据波形中（协议名称的由来），因此从节点不需石英振荡器；从节点也可以主动发讯，这是 LIN 做不到的。总线为单端信号，速率 2.4 ~ 20 kbit/s，闲置（recessive）为高准位、dominant 为低准位，并采用非破坏式位仲裁。

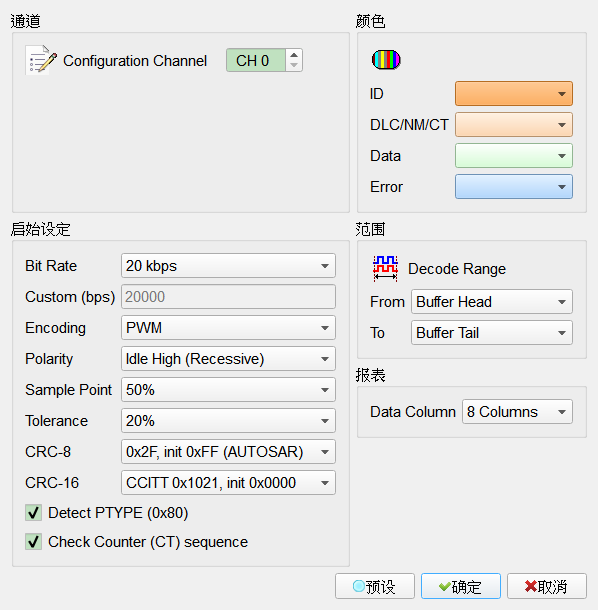

Decode Settings

Configuration Channel: 选择待测物接在逻辑分析仪的通道编号。CXPI 为单线总线，只需要一个通道。
Color: 设定 ID、DLC/NM/CT、Data、Error 字段的底色。默认值：ID 橘、DLC/NM/CT 肤、Data 浅绿、Error 浅蓝。
Bit Rate: 可选择 20、19.2、10、9.6、4.8、2.4 kbps、Custom 或 Auto。Auto 会自动检测信号速率，检测结果会显示在报表的 Information 列；如果找不到合理的 CXPI 速率，解码会退回 20 kbps，并显示 Auto, not detected。 默认值：20 kbps。
- Custom (bps): 直接输入任意速率（bit/s）。仅在 Bit Rate 选择 Custom 时可输入。 默认值：20000。
Encoding: 选择编码方式。PWM 每个位的起点都有一个下降沿，该边沿即为时钟；逻辑 1 为短 dominant 脉冲（25 %）、逻辑 0 为长 dominant 脉冲（75 %）。NRZ 则整个位维持同一准位。两者的采样点都在位中央。 默认值：PWM。
Polarity: CXPI 闲置时为 recessive 高准位。若撷取时经过反相探棒，请选择 Idle Low (Inverted)。 默认值：Idle High (Recessive)。
Sample Point: 位内的采样位置，20 % ~ 80 %。50 % 两种线码皆适用。 默认值：50 %。
Tolerance: 实测位宽相对于所选速率的容许误差，5 % ~ 50 %。信号时钟较不稳定时可调大。 默认值：20 %。
CRC-8: 一般帧（normal frame）校验码所使用的生成多项式。选择 None 可略过检查。 默认值：0x2F, init 0xFF (AUTOSAR)。
CRC-16: 长帧（long frame）校验码的初始值，多项式为 CCITT 0x1021。选择 None 可略过检查。 默认值：CCITT 0x1021, init 0x0000。
Detect PTYPE (0x80): 将帧开头的 0x80 视为 polling method 的 PTYPE 字节。此字节不计入 CRC，并显示于 Information 字段。 默认值：勾选。
Check Counter (CT) sequence: 检查同一个 frame ID 的相邻帧，其 CT 字段是否依序加一（模 4），藉此看出掉帧或重复帧。不连续时以 Counter 错误标示。 默认值：勾选。
Data Column: 报表中数据字段的数量，8 栏（D0..D7）或 16 栏（D0..D15）。数据字节多于此数量时会自动折到续行，因此长帧最多 255 字节也能完整阅读。 默认值：8 Columns。

Result

报表每个帧一列，字段依序为 ID、DLC、NM/CT、分散于 D0..Dn 的数据、CRC、 Error 与 Information。CRC 字段校验正确时为绿底、错误时为红底；Error 字段有内容时转为红底。 Information 字段在第一列显示信号速率，之后放非错误性质的帧注记，例如 PTYPE 与 Wake-up Pulse。

当帧的数据字节多于所选的 Data Column 数量时，会接续显示于下一列。续行只重复数据字段： ID、DLC、NM/CT 留在帧的第一列，CRC 与 Error 则落在帧的最后一列。下图第二个帧的 DLC 为 12（一般帧的最大值），因此在 D7 之后折行。
