LCD1602 (Liquid Crystal Display 1602)
LCD1602 是常用液晶显示接口，用来显示 5×8 或 5×11 字形符号。依规格发展出多种相似类型，基本原理相同。LCD1602 使用 11 条信号线（RS、RW、E 与数据线），传输频率无特定范围。
Data Mode 选错会使数据线解码不符；4 Lines 时 DB4–DB7 栏位停用（Disable）。通道前缀差异见 Settings。

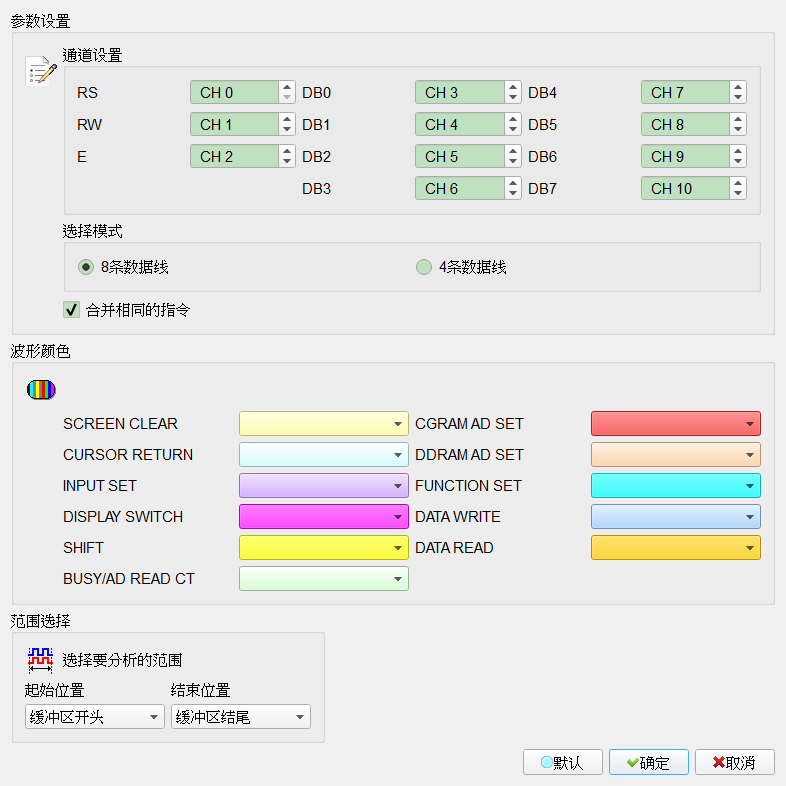

Decode Settings
- Channel: 指定 RS、RW、E、DB0–DB7 接在逻辑分析仪的通道。
- Data Mode: 依数据传送位数选择数据线。
- 8 Lines: 使用 DB0–DB7。Default 为选取此模式。
- 4 Lines: 使用 DB0–DB3；选取时 DB4–DB7 栏位停用（Disable）。
- To merge the same command: 分析后指令转换时，相同指令予以合并。勾选时栏位启用（Enable）。Default 为勾选。

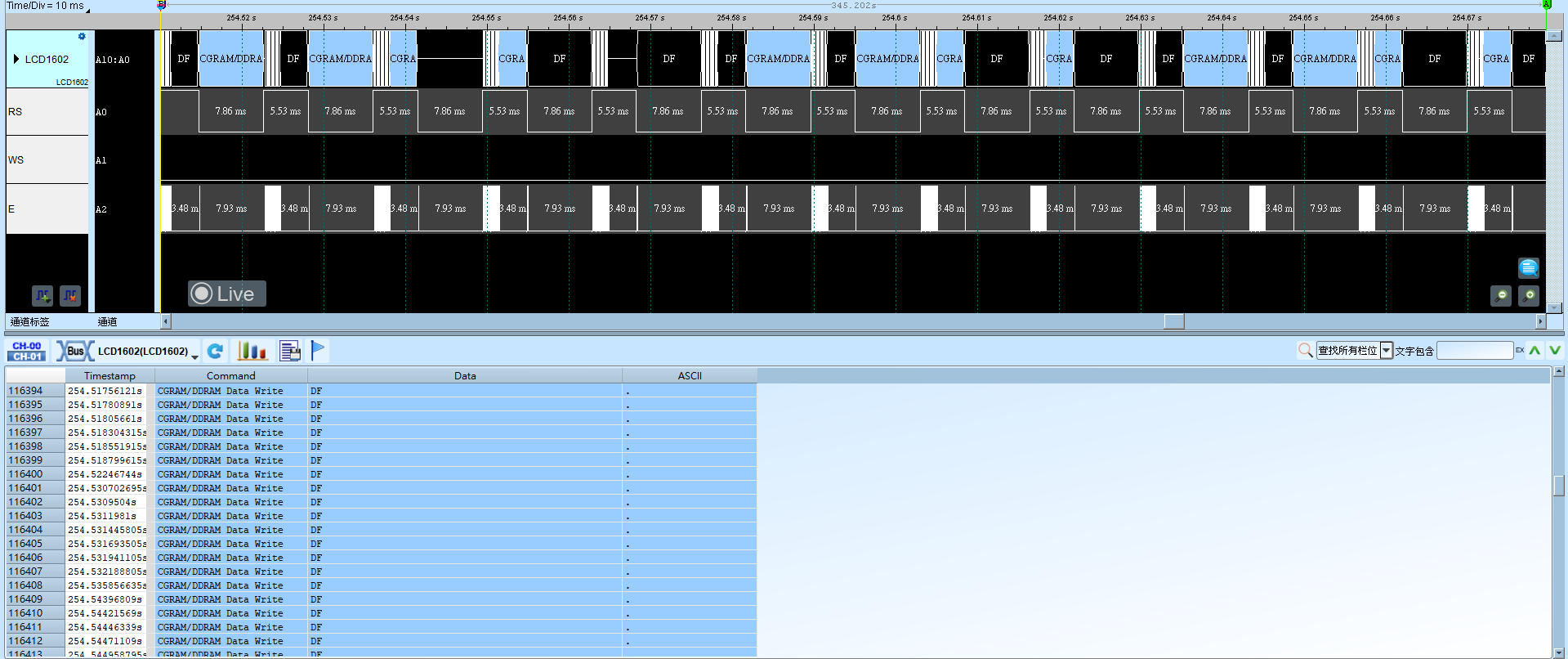

Result
