I2S Trigger (Inter-Integrated Circuit Sound)

I2S 触发可根据音频数据样式（Data Match）、边／突波／Mute／Clip，或以 Timing Violation 检查时序。需 SCK／WS／SD 三通道。

Timing Violation 仅在硬件采样率为 200 MHz 时可用。见 Settings。

Protocol Decode 說明：I2S

Trigger Settings

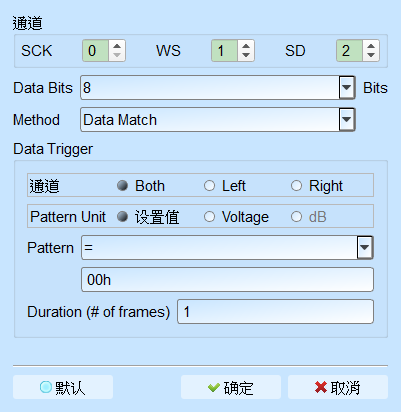

I2S Trigger

• 通道: I2S 需三个通道组成一组（SCK、WS、SD）。
• Data Bits: 触发数据位数 1–32（常见 8／12／16／24／32）。Default 索引为 0。
• 触发方式（Method）: Default 索引为 0（Data Match）。切换 Method 时相关参数栏会栏位启用（Enable）或栏位停用（Disable）。
  • Data Match: 音频数据值比对，符合即触发。Pattern A／B Default 为 00h。
  • Rising Edge: 同声道连续两笔，后值较大且差值超出设置时触发。
  • Falling Edge: 同声道连续两笔，后值较小且差值超出设置时触发。
  • Glitch: 突然上升／下降后立刻反向形成突波，幅度超过设置即触发。
  • Mute: 设置值为 P 时，信号 X 在 −P < X < +P 范围内触发。
  • Clip: 设置值为 P 时，信号 X 在 −P < X ∪ +P > X 范围内触发。
  • Timing Violation: 六种时序条件任一符合即触发；仅 200 MHz Sample Rate 可用。Default：Setup 0、Hold 100、Period Min／Max 360／440、Duty Min／Max 160／160。
• 触发参数: 声道 Default 为 Both；比较条件 Default 索引为 0；Duration Default 为 1；Full-scale Voltage Default 为 2000；Pattern 单位 Default 为 Value；Master／Slave Default 为 Master；Pass Count Default 为 0。
