10BASE-T1S Trigger

10BASE-T1S 觸發可依訊框事件／錯誤檢查，或以 Clause Trigger（語句式觸發）比對 Destination／Source Address、Ethertype／Length 與 Data。實體層為單對 差動 線路。

TravelBus 有針對 10BASE-T1 的專用通道；選 LA 時請確認 Data 接線。通道前綴差異見 Settings；語句式觸發見 Clause Trigger。

Protocol Decode 說明：10BASE-T1S

Trigger Settings

10BASE-T1S Trigger

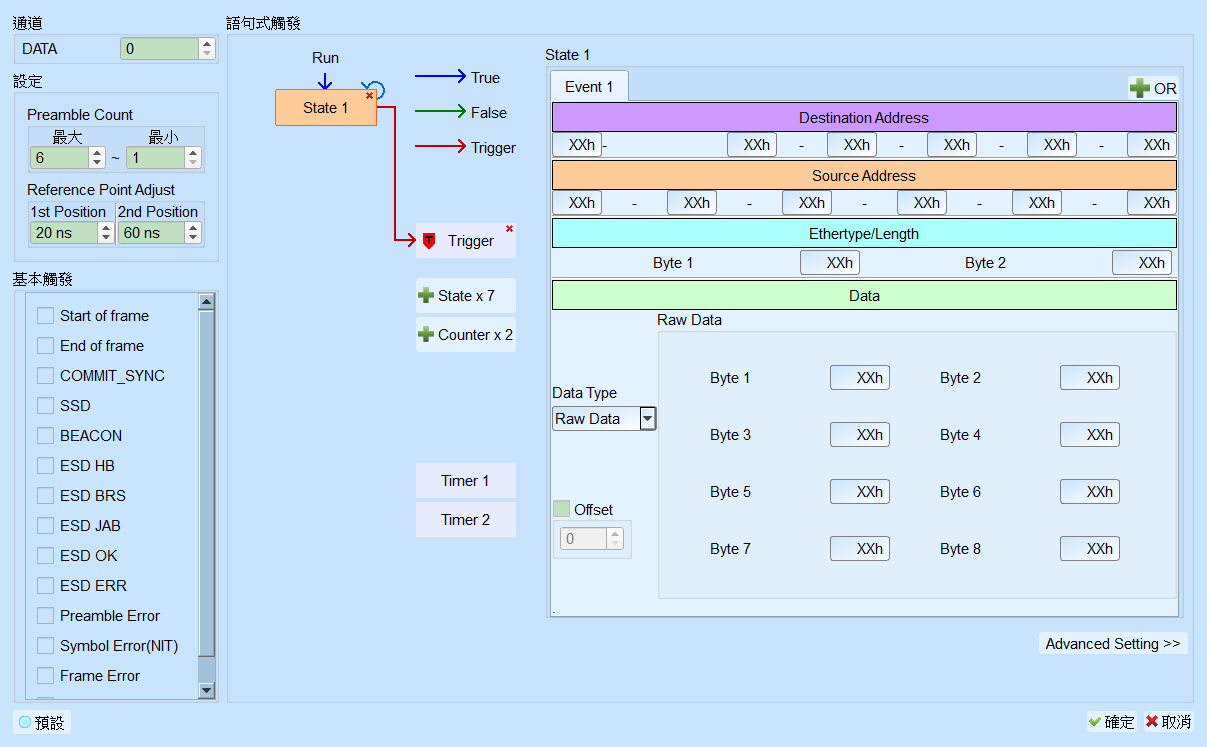

10BASE-T1S Trigger（LA）

10BASE-T1S Trigger TravelBus

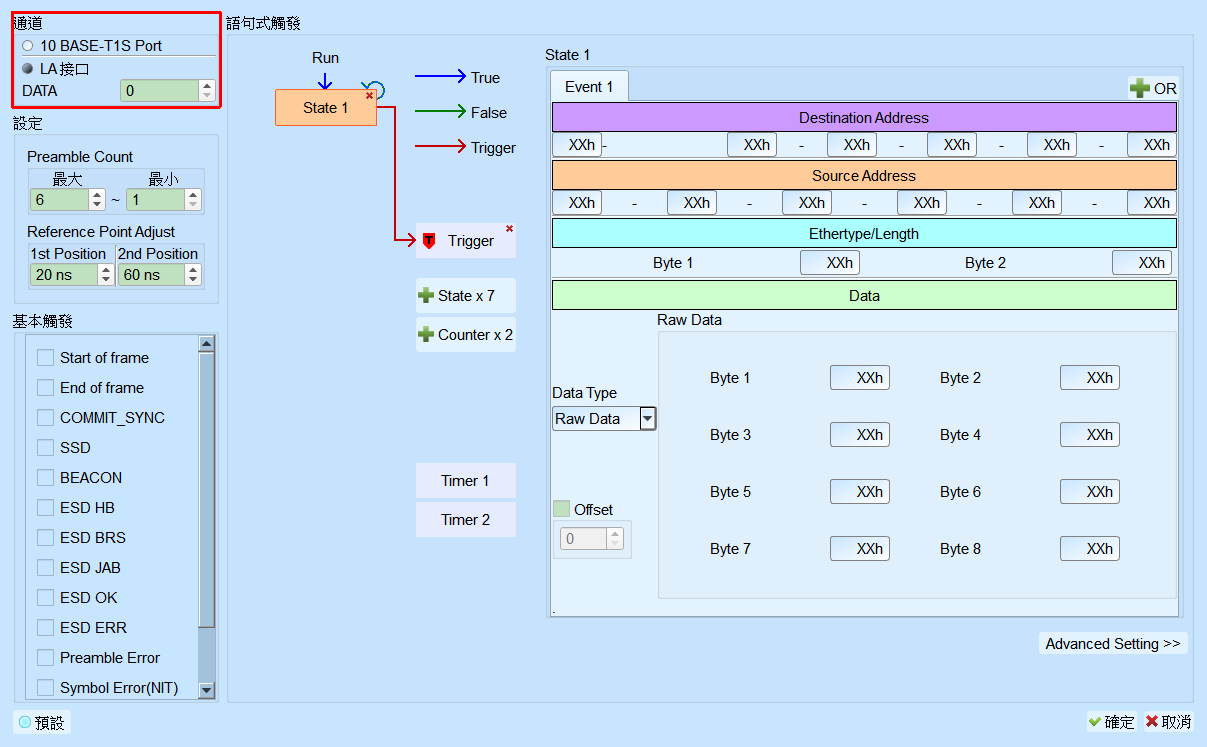

10BASE-T1S Trigger（TravelBus；額外通道來源）

因 TravelBus 針對 10BASE-T1 設計特殊通道，觸發畫面會有額外通道來源選項。

  • Channel: 專用埠（TravelBus）或 LA 的 Data 通道。Default 為 LA 埠。
  • Preamble Count: Preamble 數量上下限。Default 下限 1、上限 6。
  • Reference Point Adjust: 邏輯準位判斷參考點（第 1／第 2 位置）。Default 為 20／60。
  • Simple Trigger: Start／End／Beacon／Commit、ESD（BRS／ERR／HB／OK／JAB）、Preamble Error／SSD、Frame／CRC／Symbol Error 等。Default 皆為未勾選。
  • Clause Trigger: 詳見 Clause Trigger。
  • 觸發條件設定區: 於 Destination Address、Source Address、Ethertype／Length、Data 輸入資料樣式；XXh＝Don't care。
    • Address／Ethertype／Data: Default 皆為 XXh（Data 最多 8 Bytes）。
    • Data Type: Default 為索引 0（一般 Data）。
    • Offset: Fixed Offset 勾選時欄位啟用（Enable）偏移。Default 為未勾選，偏移 0。
