UART Trigger (Universal Asynchronous Receiver/Transmitter)

UART 觸發可依 Start／End／Break／Parity Error／Stop Bit Error，或以 Clause Trigger 比對 Tx／Rx 資料樣式。

Baud Rate、位元組態與實際匯流排不符時不會觸發。TravelBus 有專用 UART 埠。通道前綴見 Settings；語句式觸發見 Clause Trigger。

Protocol Decode 說明：UART

Trigger Settings

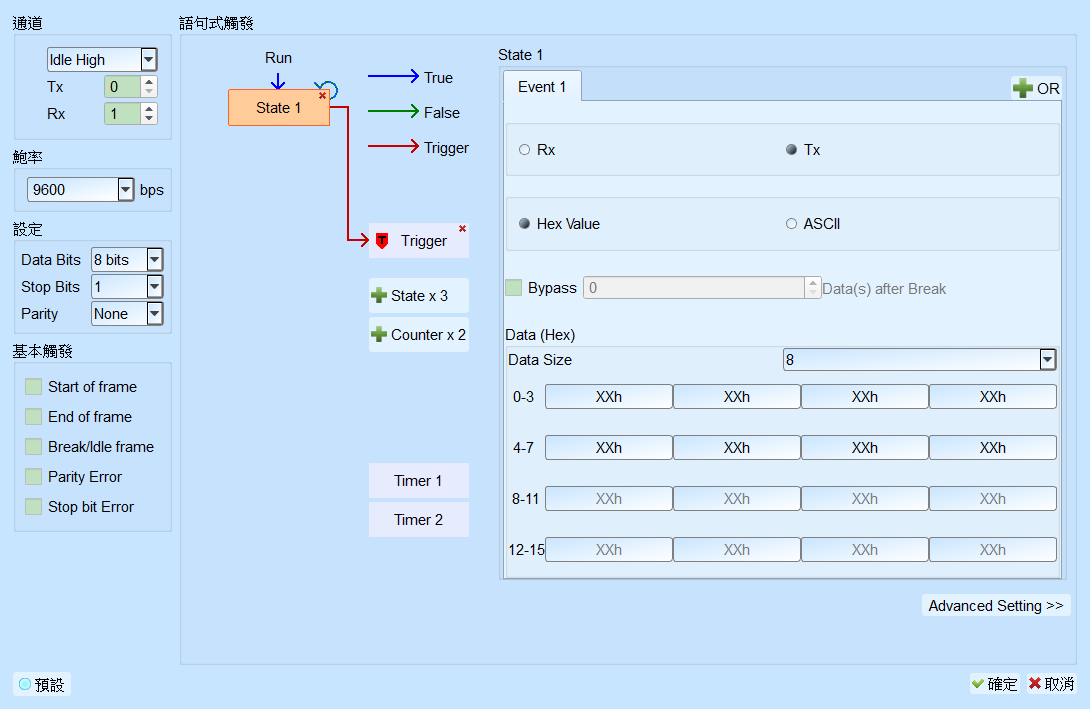

UART Trigger

UART Trigger（LA）

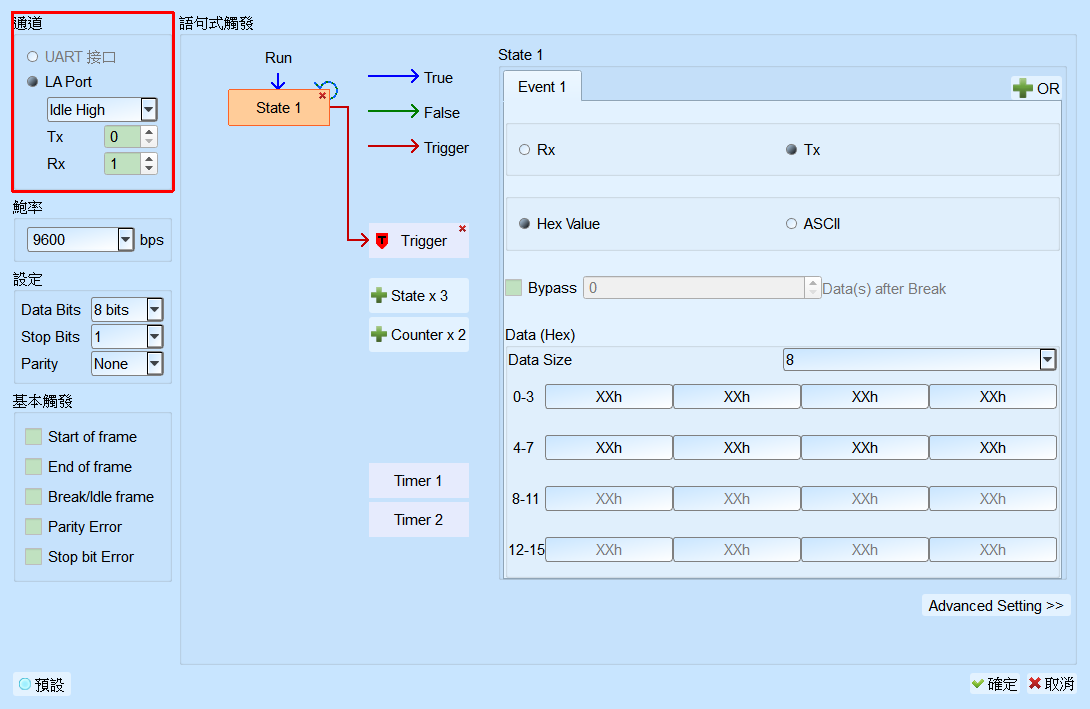

UART Trigger TravelBus

UART Trigger（TravelBus；額外通道來源）
  • Channel: UART 專用埠或 LA 的 Tx／RxLA 埠。
  • Channel Input: 輸入極性相關選項。Default 為索引 0。
  • Baud Rate (Data Rate): 傳輸速率。Default 為 9600。
  • Data Bits: Default 為 8。
  • Parity: Default 為索引 0（None）。
  • Stop Bits: Default 為索引 0（1 Stop）。
  • Simple Trigger: Start／End／Break／Parity Error／Stop Bit Error。Default 皆為未勾選。
  • Clause Trigger: 詳見 Clause Trigger。
  • 觸發條件設定區: 以資料樣式輸入 Data；XXh＝Don't care。最多 16 Bytes；指定位移時勾選 Bypass 並輸入偏移。
    • Data 樣式: Default 為 XXh（寬度隨 Data Bits）；資料長度 Default 為 8 frames；Hex；來源 Default 為 Tx。
    • Bypass: Default 為未勾選，偏移 0。
