HID over I2C Trigger (Human Interface Device over I2C)

HID over I2C 觸發可依 I2C 訊框事件（Start／Restart／Stop／ACK／NACK），或以 Clause Trigger（語句式觸發）比對位址與 HID Descriptor／Data。TravelBus 可選 I2C 專用埠。

見 Settings、Clause Trigger。

Protocol Decode 說明：HID over I2C

Trigger Settings

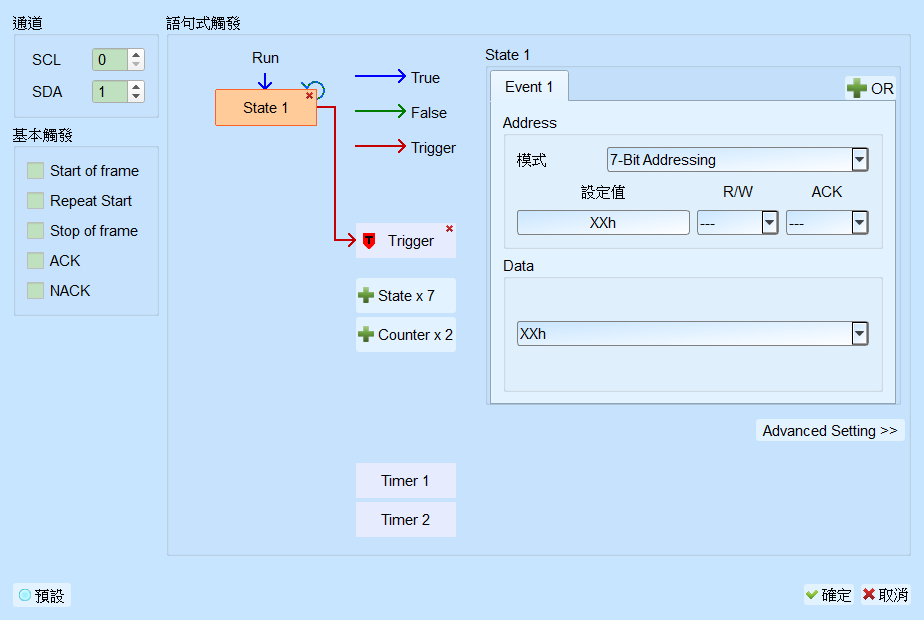

HID over I2C Trigger

HID over I2C Trigger（LA）

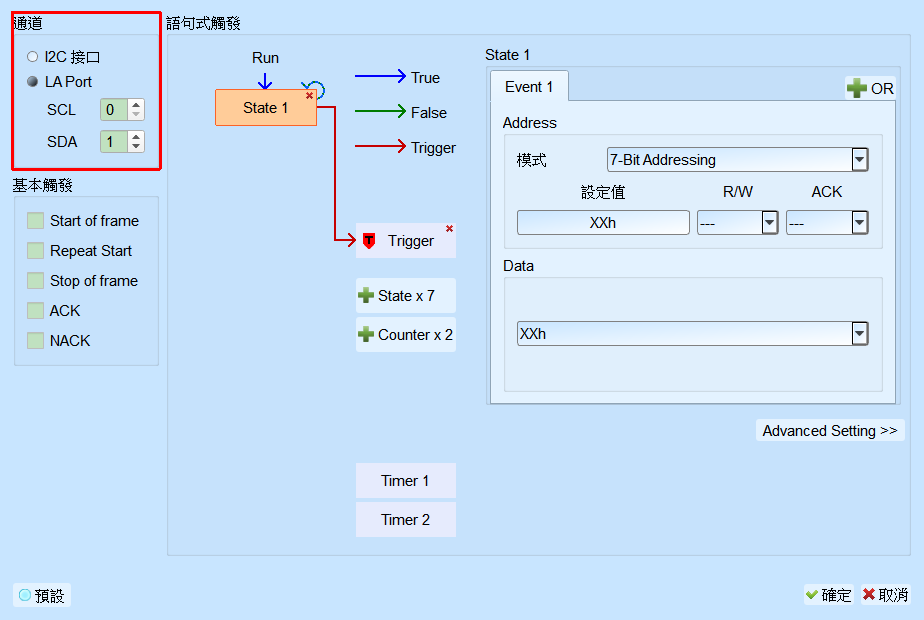

HID over I2C Trigger TravelBus

HID over I2C Trigger（TravelBus；額外通道來源）

因 TravelBus 針對 I2C 設計特殊通道，HID over I2C 觸發畫面會有額外通道來源選項。

  • Channel: I2C 專用埠（TravelBus B）或 LA 的 SCL／SDALA 埠。
  • Simple Trigger: Start／Restart／Stop／ACK／NACK。Default 皆為未勾選。
  • Clause Trigger: 詳見 Clause Trigger。
  • 觸發條件設定區: 於 Address、R／W、ACK、Data 輸入資料樣式；XXh＝Don't care。亦可選 HID Descriptor 作為觸發條件；選 Descriptor 時 R／W 會自動為 Read。
    • Address Mode: Default 為 7-bit；Address Default XXh；R／W 與 ACK Default 為 Don't care。
    • Descriptor／Data: Default 為索引 0（XXh／一般 Data）。
