HID over I2C Trigger (Human Interface Device over I2C)

HID over I2C 触发可根据 I2C 帧事件（Start／Restart／Stop／ACK／NACK），或以 Clause Trigger（语句式触发）比对地址与 HID Descriptor／Data。TravelBus 可选 I2C 专用端口。

见 Settings、Clause Trigger。

Protocol Decode 說明：HID over I2C

Trigger Settings

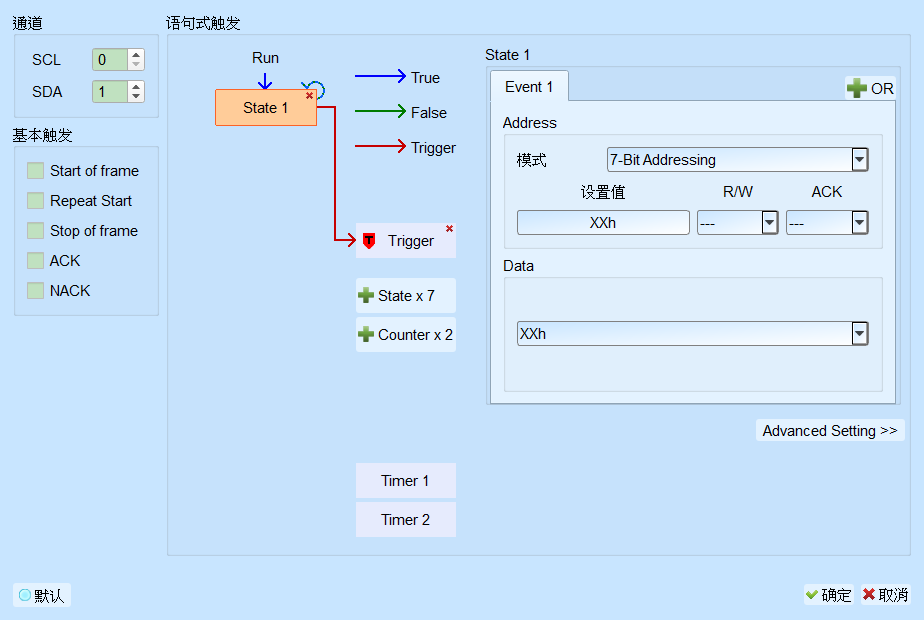

HID over I2C Trigger

HID over I2C Trigger（LA）

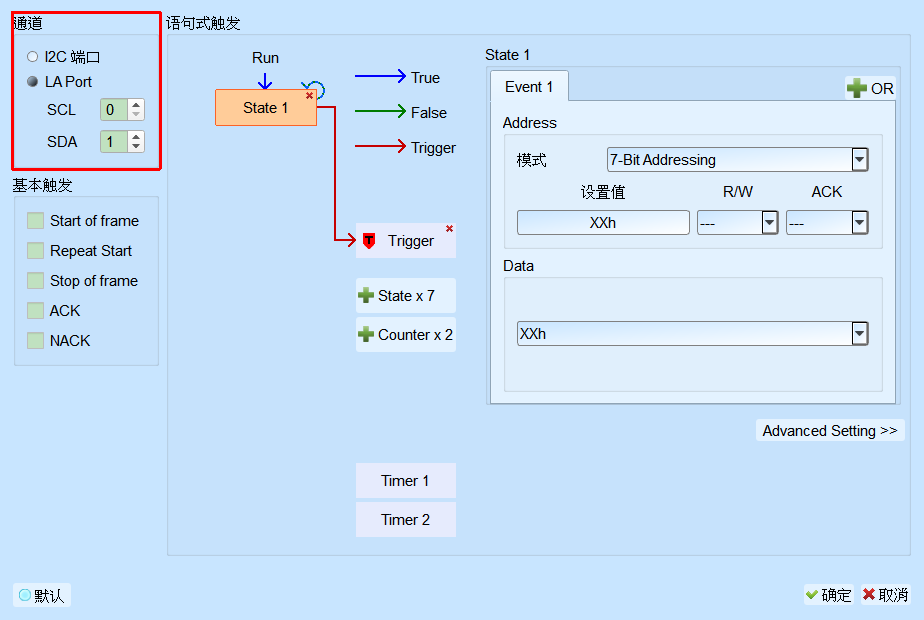

HID over I2C Trigger TravelBus

HID over I2C Trigger（TravelBus；额外通道来源）

因 TravelBus 针对 I2C 设计特殊通道，HID over I2C 触发画面会有额外通道来源选项。

  • Channel: I2C 专用端口（TravelBus B）或 LA 的 SCL／SDALA 端口。
  • Simple Trigger: Start／Restart／Stop／ACK／NACK。Default 皆为未勾选。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: 于 Address、R／W、ACK、Data 输入数据样式；XXh＝Don't care。亦可选 HID Descriptor 作为触发条件；选 Descriptor 时 R／W 会自动为 Read。
    • Address Mode: Default 为 7-bit；Address Default XXh；R／W 与 ACK Default 为 Don't care。
    • Descriptor／Data: Default 为索引 0（XXh／一般 Data）。
