I2C Trigger (Inter-Integrated Circuit)

I2C（Inter-Integrated Circuit）觸發可依 Start／Restart／Stop／ACK／NACK、時序違規、Clock Stretching，或以 Clause Trigger（語句式觸發）比對位址與資料樣式。

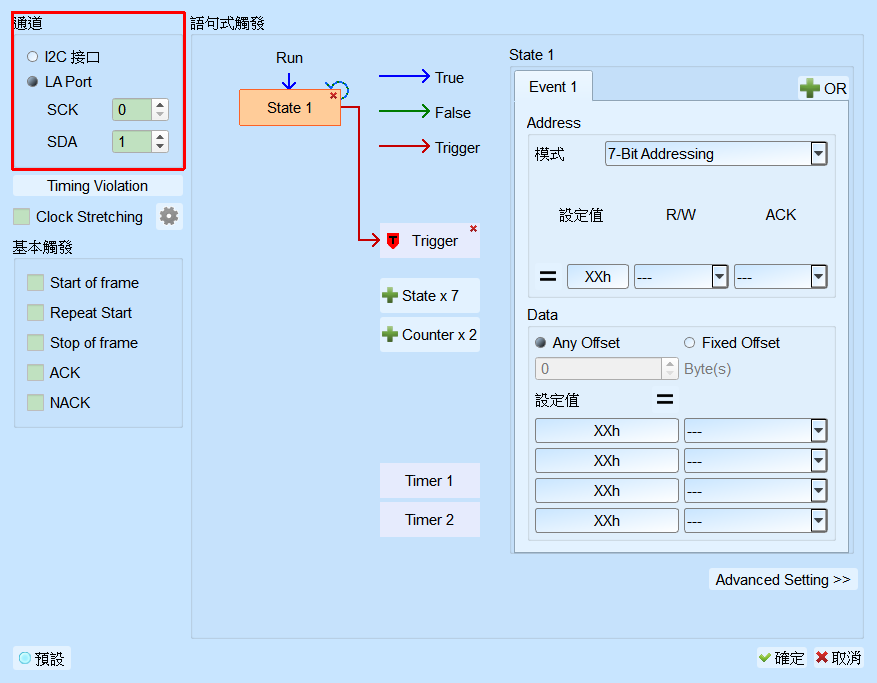

TravelBus B 系列有專用 I2C 埠；選 LA 通道時請確認 SCL／SDA 接線。通道前綴差異見 Settings；語句式觸發見 Clause Trigger。

Protocol Decode 說明：I2C

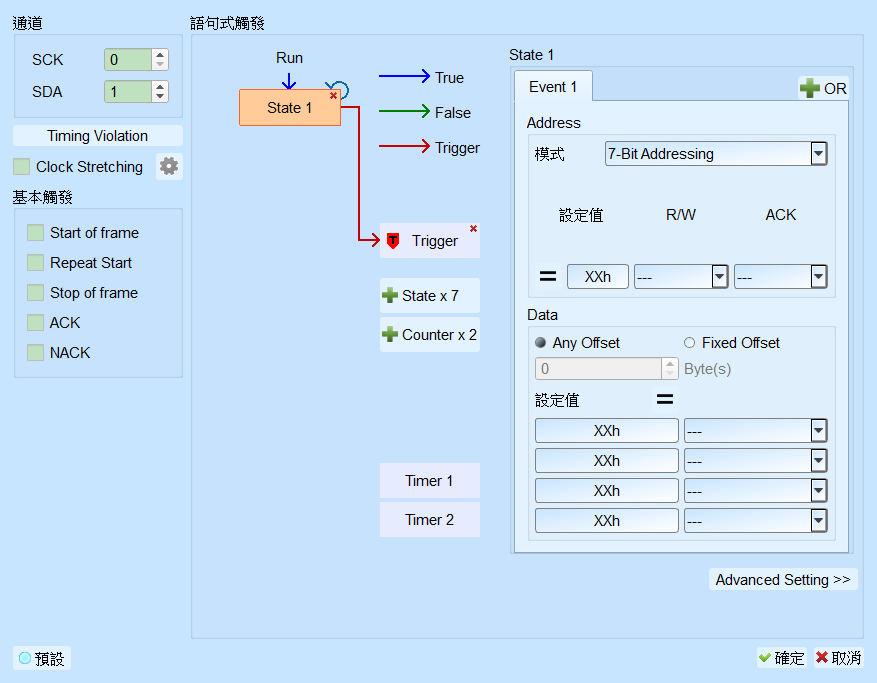

Trigger Settings

Channel: I2C 專用埠（TravelBus B）或 LA 通道。Default 為 LA 埠。
Simple Trigger: 勾選 Start／Restart／Stop／ACK／NACK 等訊框事件。Default 皆為未勾選。

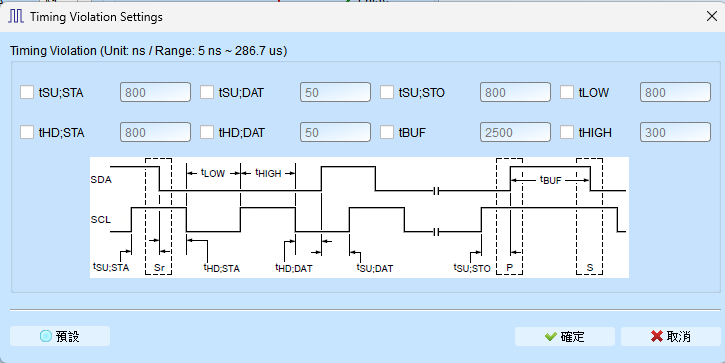

Timing Violation: 依時序條件觸發。開啟彈出視窗後可勾選各項檢查；Default 各項為未勾選（欄位停用）。

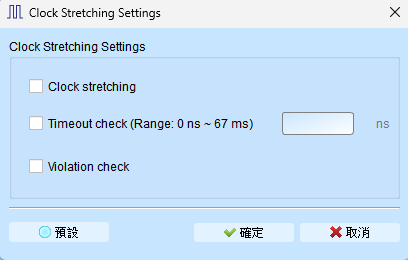

Clock Stretching: 開啟彈出視窗設定 stretching／timeout／violation。勾選主項時欄位啟用（Enable）。Default 為未勾選。
- Clock stretching: Slave 發出 clock stretching 時觸發。Default 為未勾選。
- Timeout Check: 逾時判定後觸發。Default 為未勾選（逾時值空白）。
- Violation Check: HS mode 下不合規範的 SCL 寬度觸發。Default 為未勾選。
Clause Trigger: 以流程階層組合條件。詳見 Clause Trigger。
觸發條件設定區（State）: 顯示各階層條件；以資料樣式輸入 Value／R／W／ACK／Data，XXh＝Don't care。
- Address Mode: 7-bit／8-bit／10-bit。Default 為 7-bit。
- Address／Data: Default 位址與 Data1–4 為 XXh；R／W 與 ACK 為 Don't care；相等條件（＝）為選取。
- Data: 最多 4 Bytes；未用填 XXh。可點「＝」改為「≠」。
- Offset: Any Offset（任意位移符合即觸發）／Fixed Offset（指定位移）。
