I2C Trigger (Inter-Integrated Circuit)

I2C 触发可根据 Start／Restart／Stop／ACK／NACK、时序违规、Clock Stretching，或以 Clause Trigger（语句式触发）比对地址与数据样式。

TravelBus B 系列有专用 I2C 端口；选 LA 通道时请确认 SCL／SDA 接线。通道前缀差异见 Settings；语句式触发见 Clause Trigger。

Protocol Decode 說明：I2C

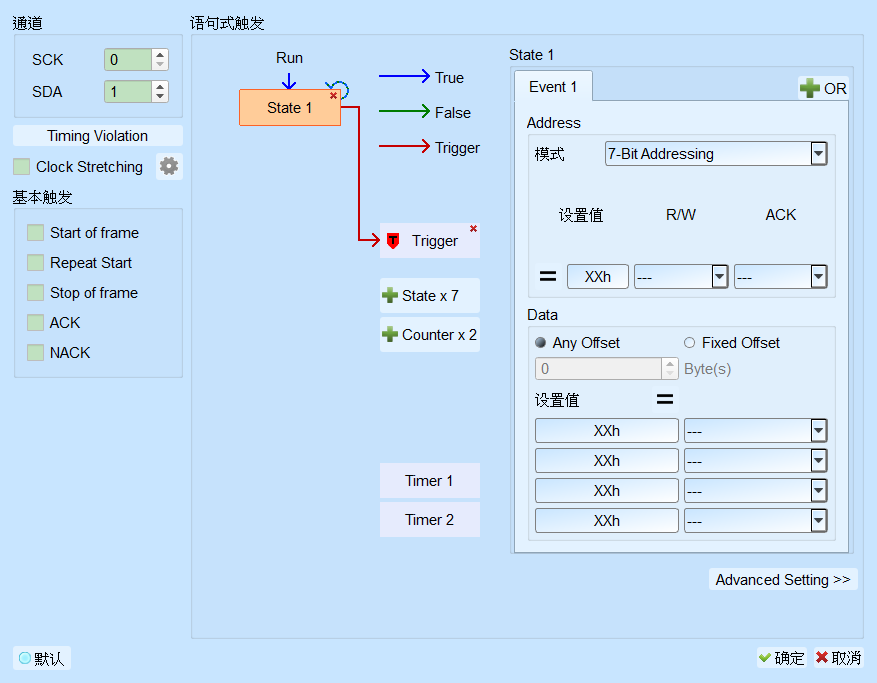

Trigger Settings

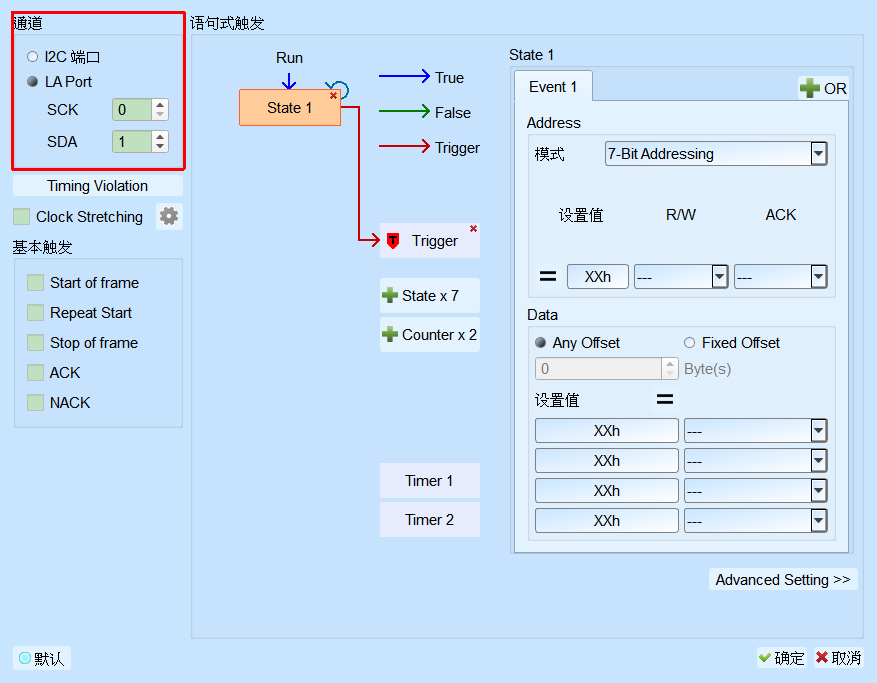

Channel: I2C 专用端口（TravelBus B）或 LA 通道。Default 為 LA 端口。
Simple Trigger: 勾选 Start／Restart／Stop／ACK／NACK 等帧事件。Default 皆为未勾选。

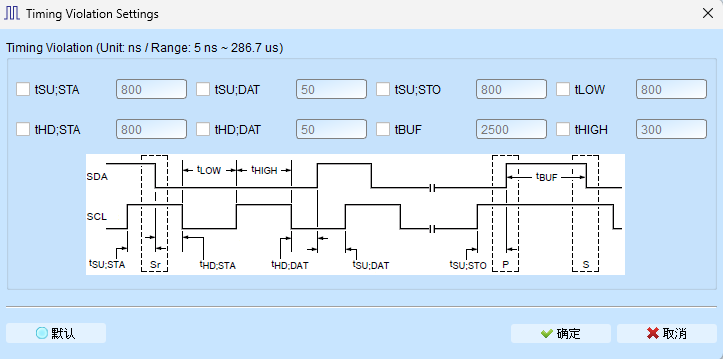

Timing Violation: 依时序条件触发。打开弹出窗口后可勾选各项检查；Default 各项为未勾选（栏位停用）。

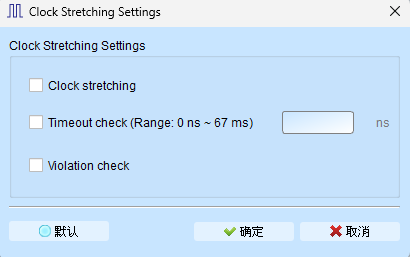

Clock Stretching: 打开弹出窗口设置 stretching／timeout／violation。勾选主项时栏位启用（Enable）。Default 为未勾选。
- Clock stretching: Slave 发出 clock stretching 时触发。Default 为未勾选。
- Timeout Check: 超时判定后触发。Default 为未勾选（超时值空白）。
- Violation Check: HS mode 下不合规范的 SCL 宽度触发。Default 为未勾选。
Clause Trigger: 以流程层级组合条件。详见 Clause Trigger。
触发条件设置区（State）: 显示各层级条件；以数据样式输入 Value／R／W／ACK／Data，XXh＝Don't care。
- Address Mode: 7-bit／8-bit／10-bit。Default 为 7-bit。
- Address／Data: Default 地址与 Data1–4 为 XXh；R／W 与 ACK 为 Don't care；相等条件（＝）为选取。
- Data: 最多 4 Bytes；未用填 XXh。可点「＝」改为「≠」。
- Offset: Any Offset（任意位移符合即触发）／Fixed Offset（指定位移）。
