LPC Trigger (Low pin count)

LPC 觸發可依 START／CT/DIR／ADDR／Channel／Size／MSize／Sync 錯誤，或以 Clause Trigger 比對 Cycle Type 與相關參數資料樣式。

Clock Edge 與實際匯流排不符時不會觸發。見 Settings、Clause Trigger。

Protocol Decode 說明：LPC

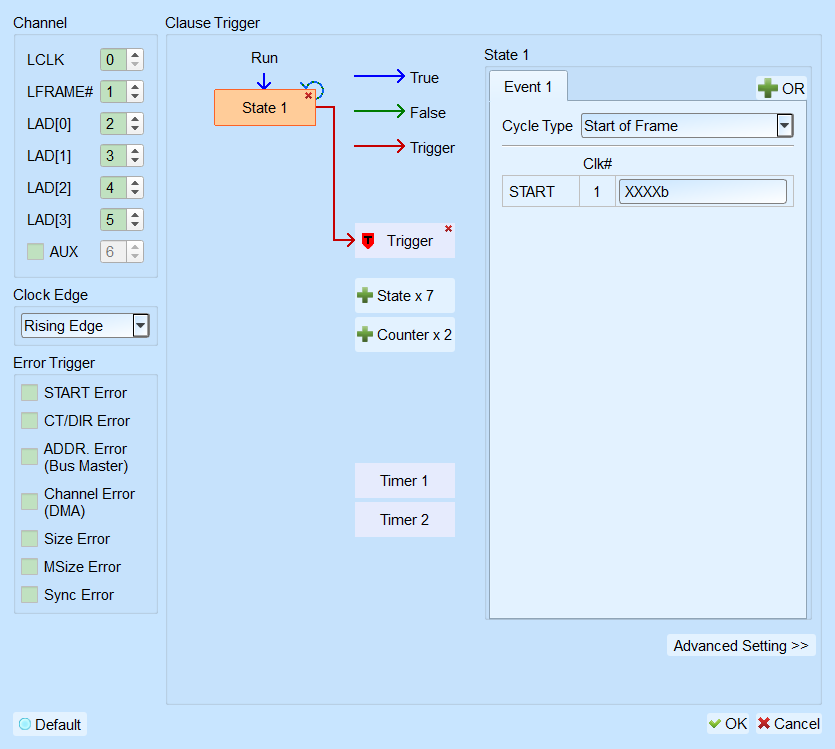

Trigger Settings

LPC Trigger

• Channel: 設定 LCLK、LFRAME#、LAD[0]–LAD[3]；可選 AUX 作額外狀態輸入。勾選 AUX 時欄位啟用（Enable）未勾選。
• Clock Edge: Falling Edge／Rising Edge（Clock latch on）。Default 為 Rising Edge。
• Error Trigger: START Error／CT/DIR Error／ADDR. Error (Bus Master)／Channel Error／Size Error／MSize Error／Sync Error。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區（State）: 選擇 Cycle Type，於相關參數輸入資料樣式，或保留 X／Xh／XXXXb。可切換＝／≠ 等條件，並可指定 Data 封包位置。
  • Cycle Type: Default 為 Start of Frame。
  • Fixed Offset: Default 為未勾選；偏移 0。
