LPC Trigger (Low pin count)

LPC 触发可根据 START／CT/DIR／ADDR／Channel／Size／MSize／Sync 错误，或以 Clause Trigger 比对 Cycle Type 与相关参数数据样式。

Clock Edge 与实际总线不符时不会触发。见 Settings、Clause Trigger。

Protocol Decode 說明：LPC

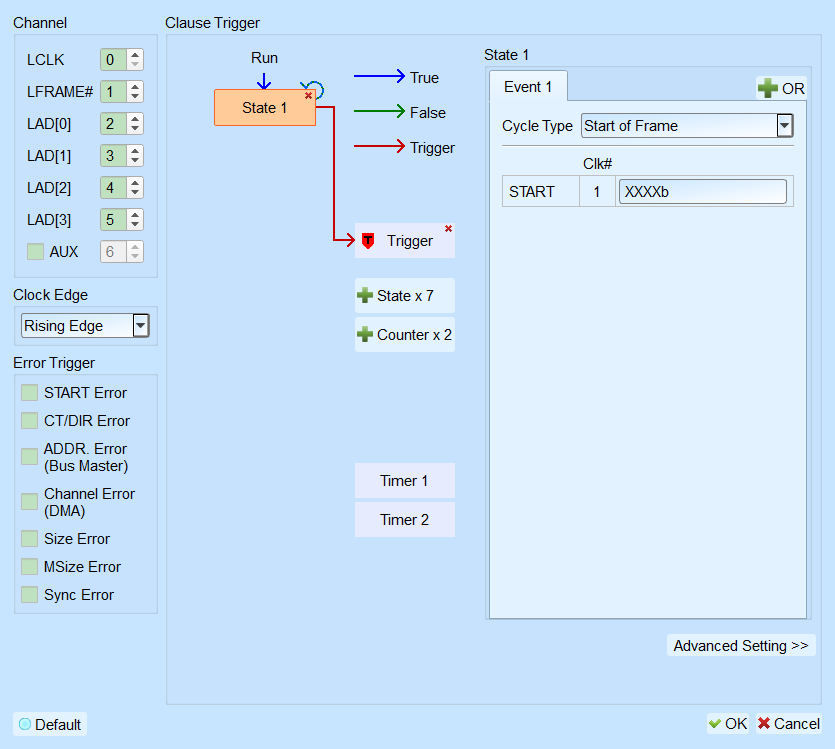

Trigger Settings

LPC Trigger

• Channel: 设置 LCLK、LFRAME#、LAD[0]–LAD[3]；可选 AUX 作额外状态输入。勾选 AUX 时栏位启用（Enable）未勾选。
• Clock Edge: Falling Edge／Rising Edge（Clock latch on）。Default 为 Rising Edge。
• Error Trigger: START Error／CT/DIR Error／ADDR. Error (Bus Master)／Channel Error／Size Error／MSize Error／Sync Error。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区（State）: 选择 Cycle Type，于相关参数输入数据样式，或保留 X／Xh／XXXXb。可切换＝／≠ 等条件，并可指定 Data 封包位置。
  • Cycle Type: Default 为 Start of Frame。
  • Fixed Offset: Default 为未勾选；偏移 0。
