MDIO Trigger (Management Data Input/Output)

MDIO 觸發可依 Start／Stop of frame、TA Error，或以 Clause Trigger 比對 ST／OP／PHYADR／REGADR／DATA 資料樣式。

Preamble 長度與 Clock Latch on 需與實際匯流排相符。見 Settings、Clause Trigger。

Protocol Decode 說明：MDIO

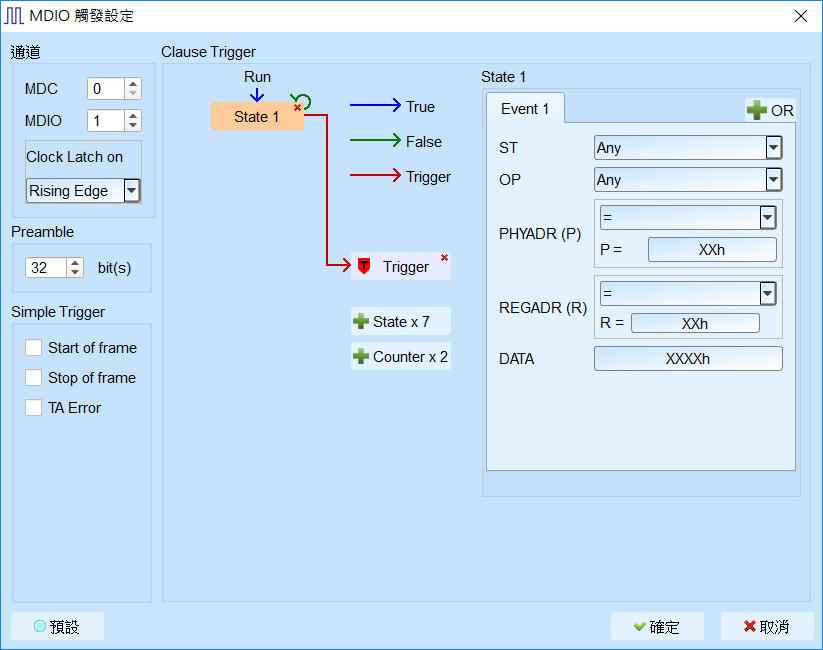

Trigger Settings

MDIO Trigger

• Channel: 設定 MDC／MDIO 通道。
• Clock Latch on: Rising Edge／Falling Edge。Default 為 Rising Edge。
• Preamble: Preamble 長度（bits）。Default 為 32。
• Simple Trigger: Start of frame／Stop of frame／TA Error。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區（State）: 於 ST、OP、PHYADR、REGADR、DATA 輸入資料樣式，或保留 X／XXh／XXXXh。PHYADR(P)／REGADR(R) 可設範圍比對。
  • ST／OP: Default 皆為 Any。
  • PHYADR／REGADR 範圍: Default 為 ＝；值 Default 為 XXh。
  • DATA: Default 為 XXXXh。
