MDIO Trigger (Management Data Input/Output)

MDIO 触发可根据 Start／Stop of frame、TA Error，或以 Clause Trigger 比对 ST／OP／PHYADR／REGADR／DATA 数据样式。

Preamble 长度与 Clock Latch on 需与实际总线相符。见 Settings、Clause Trigger。

Protocol Decode 說明：MDIO

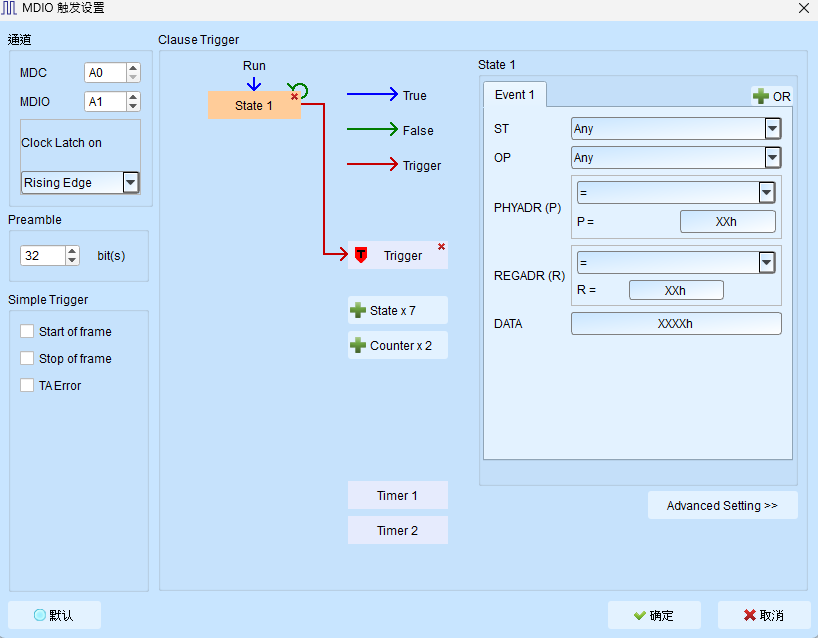

Trigger Settings

MDIO Trigger

• Channel: 设置 MDC／MDIO 通道。
• Clock Latch on: Rising Edge／Falling Edge。Default 为 Rising Edge。
• Preamble: Preamble 长度（bits）。Default 为 32。
• Simple Trigger: Start of frame／Stop of frame／TA Error。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区（State）: 于 ST、OP、PHYADR、REGADR、DATA 输入数据样式，或保留 X／XXh／XXXXh。PHYADR(P)／REGADR(R) 可设范围比对。
  • ST／OP: Default 皆为 Any。
  • PHYADR／REGADR 范围: Default 为 ＝；值 Default 为 XXh。
  • DATA: Default 为 XXXXh。
