MIPI SPMI Trigger (System Power Management Interface)

MIPI SPMI 觸發可依 Arbitration OFF、Trigger On、Error Trigger、Bus Timeout，或以 Clause Trigger 比對 Device Address／Command／Data Address／Data。

見 Settings、Clause Trigger。

Protocol Decode 說明：MIPI SPMI

Trigger Settings

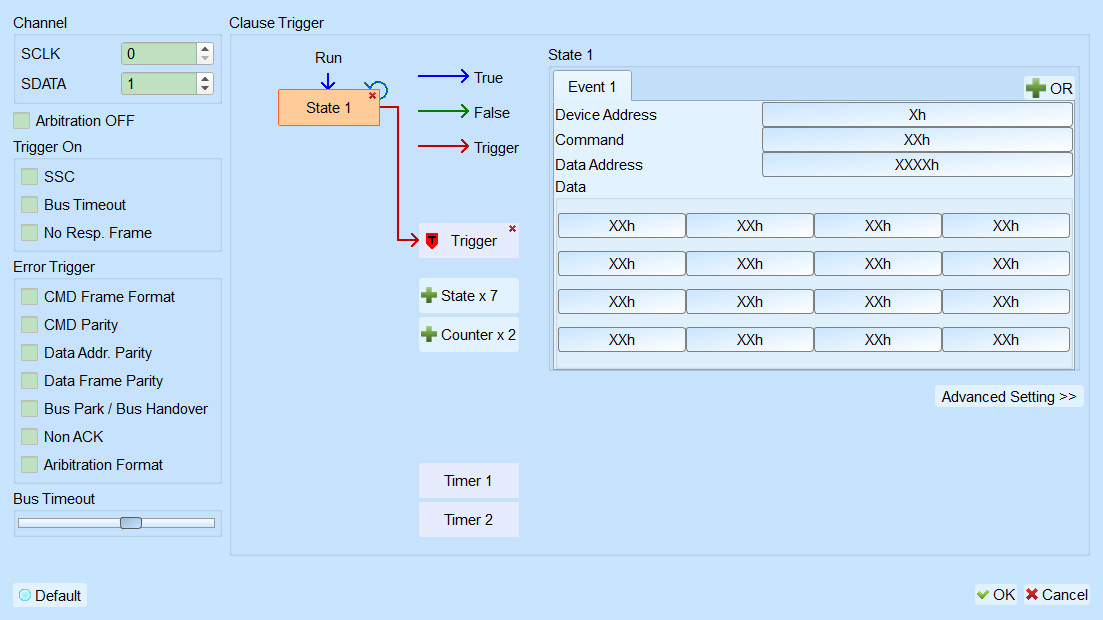

MIPI SPMI Trigger Settings

• Channel: 設定 SCLK、SDATA（及 Aux）通道。
• Arbitration OFF: 關閉 Arbitration。勾選時欄位啟用（Enable）。Default 為未勾選。
• Trigger On: SSC／Bus Timeout／No Resp. Frame／Data Frame。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Error Trigger: CMD Frame Format／CMD Parity／Data Addr. Parity／Data Frame Parity／Bus Park／Non ACK／Arbitration Format。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Bus Timeout: 逾時長度（顯示時間隨取樣率換算）。Default 拉桿對應約 96 µs（原始碼計數 19200）。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 於 Device Address、Command、Data Address 或 Data 輸入資料樣式，XXh／X＝Don't care。
