MIPI SPMI Trigger (System Power Management Interface)

MIPI SPMI 触发可根据 Arbitration OFF、Trigger On、Error Trigger、Bus Timeout，或以 Clause Trigger 比对 Device Address／Command／Data Address／Data。

见 Settings、Clause Trigger。

Protocol Decode 說明：MIPI SPMI

Trigger Settings

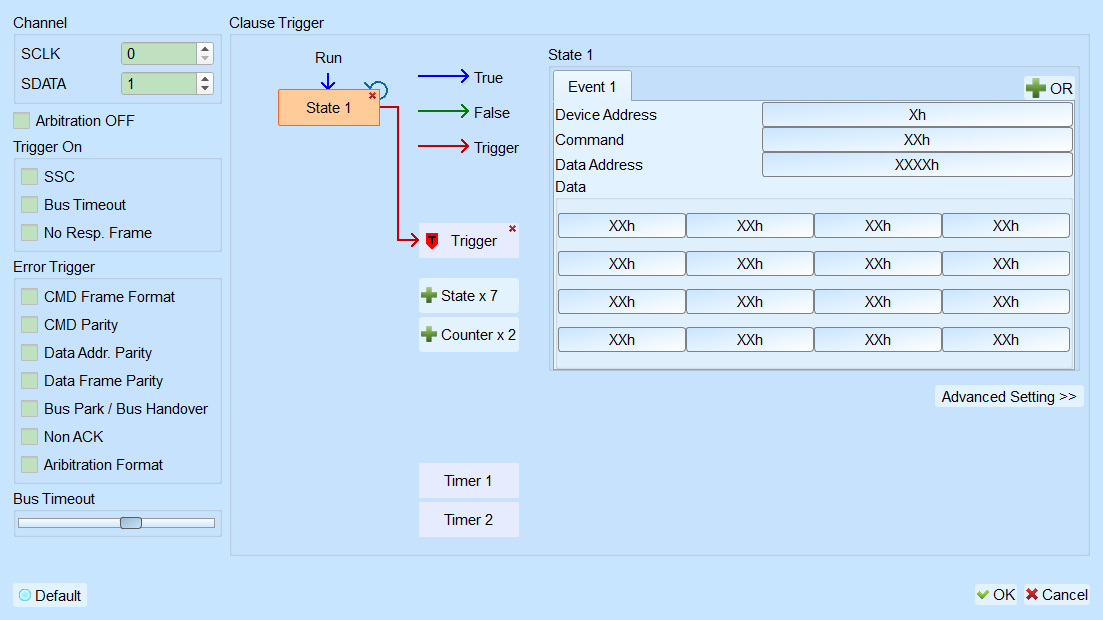

MIPI SPMI Trigger Settings

• Channel: 设置 SCLK、SDATA（及 Aux）通道。
• Arbitration OFF: 关闭 Arbitration。勾选时栏位启用（Enable）。Default 为未勾选。
• Trigger On: SSC／Bus Timeout／No Resp. Frame／Data Frame。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Error Trigger: CMD Frame Format／CMD Parity／Data Addr. Parity／Data Frame Parity／Bus Park／Non ACK／Arbitration Format。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Bus Timeout: 超时长度（显示时间随采样率换算）。Default 拉杆对应约 96 µs（源代码计数 19200）。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 于 Device Address、Command、Data Address 或 Data 输入数据样式，XXh／X＝Don't care。
