Modbus Trigger

Modbus 觸發可依 Simple Trigger（Start／End of frame、Parity Error、Break／Idle）或以 Clause Trigger（語句式觸發）比對 資料樣式。TravelBus 有專用 UART 埠。

見 Settings；語句式觸發見 Clause Trigger。

Protocol Decode 說明：Modbus

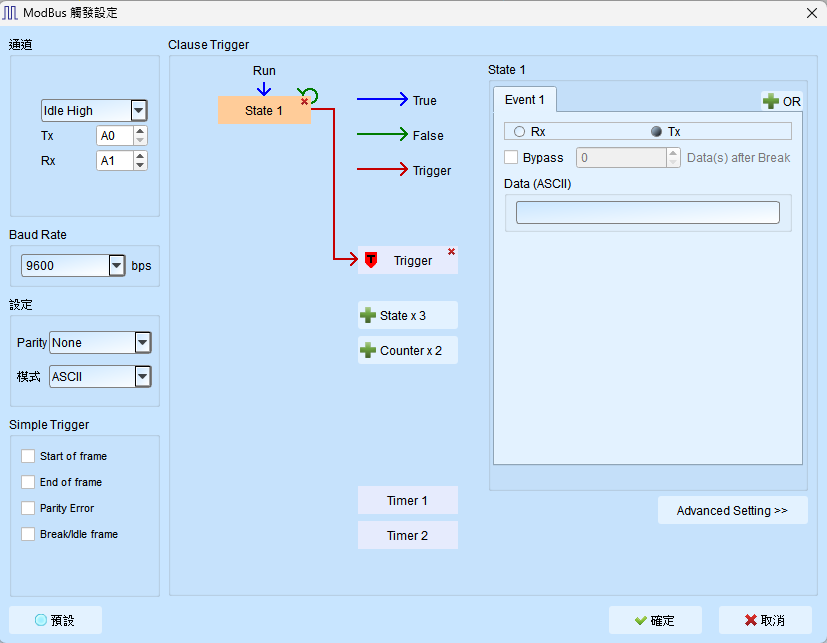

Trigger Settings

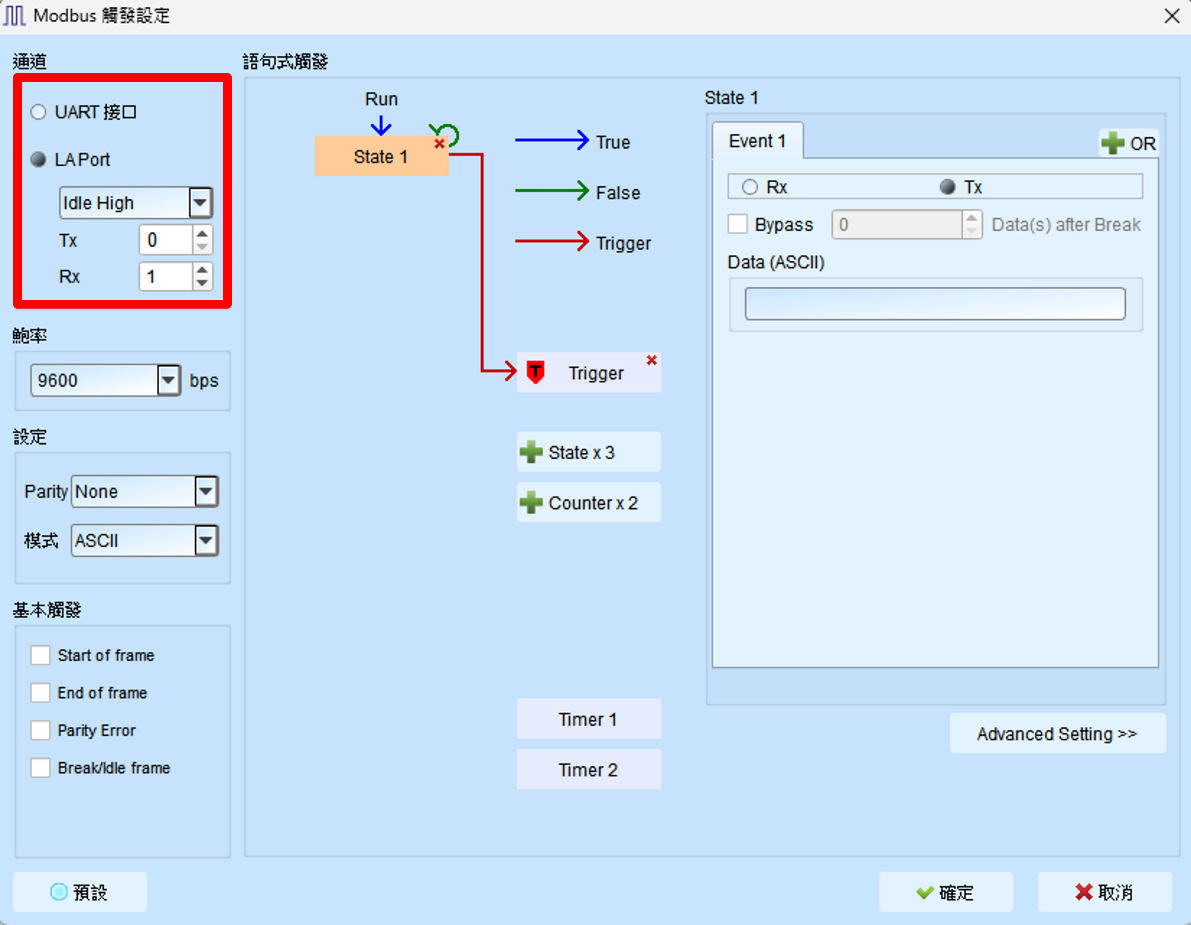

因 TravelBus 針對 UART 設計特殊通道，Modbus 觸發畫面會有額外通道來源選項。

通道: UART Port／LA Port。選 LA Port 時需設定極性LA 埠；極性 Default 為 Idle High。
Baud Rate: 鮑率；列表無適當值時可手動輸入。Default 為 9600。
Option:
- Parity: None／Odd／Even。Default 為 None。
- Mode: ASCII／RTU。Default 為 ASCII（索引 0）。選 RTU 時可勾選 8-N-1（一般常為 8-N-2）。
Simple Trigger: Start of frame、End of frame、Parity Error、Break／Idle frame。勾選時欄位啟用（Enable）。Default 皆為未勾選。
Clause Trigger: 詳見 Clause Trigger。

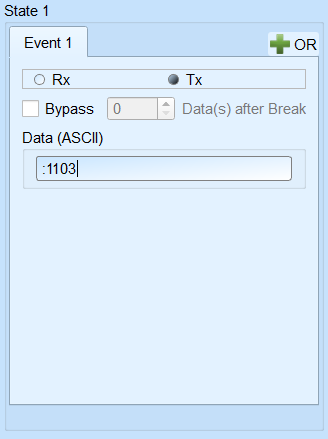

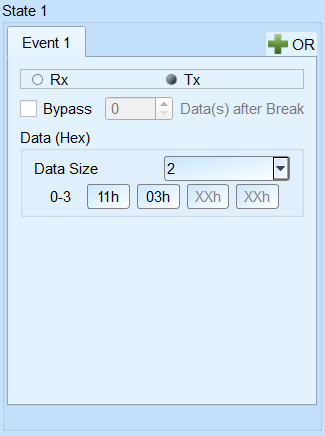

觸發條件設定區（State）: ASCII／HEX 輸入模式由 ASCII／RTU 決定。提供 Rx／Tx 方向與 Bypass；HEX 最多 16 Bytes。資料樣式輸入；未用填 XXh＝Don't care。
