Modbus Trigger

Modbus 触发可根据 Simple Trigger（Start／End of frame、Parity Error、Break／Idle）或以 Clause Trigger（语句式触发）比对 数据样式。TravelBus 有专用 UART 端口。

见 Settings；语句式触发见 Clause Trigger。

Protocol Decode 說明：Modbus

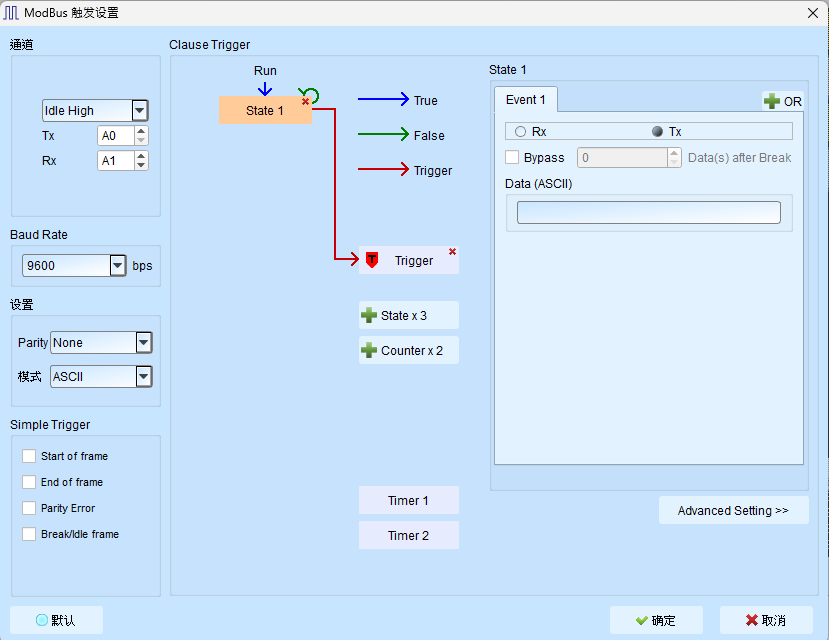

Trigger Settings

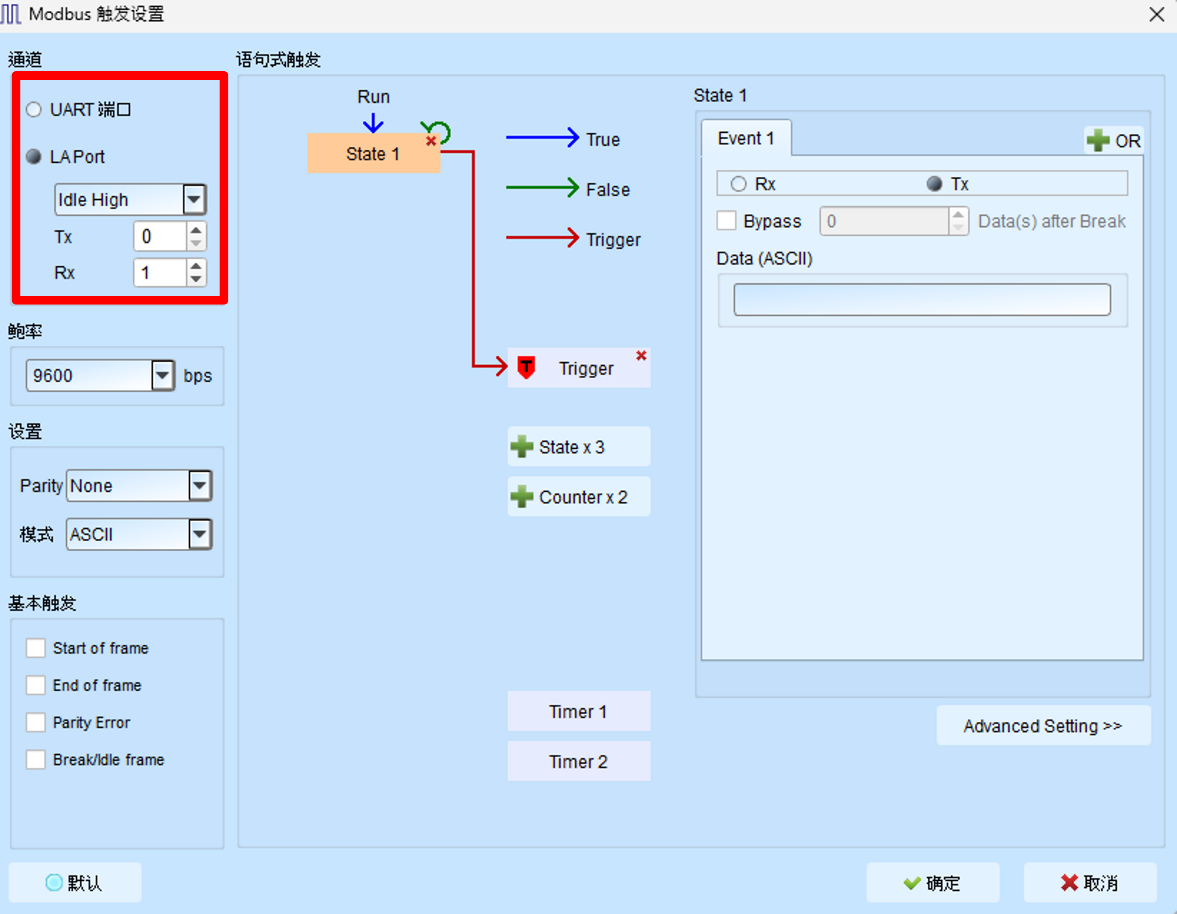

因 TravelBus 针对 UART 设计特殊通道，Modbus 触发画面会有额外通道来源选项。

通道: UART Port／LA Port。选 LA Port 时需设置极性。Default 为 LA 端口；极性 Default 为 Idle High。
Baud Rate: 波特率；列表无适当值时可手动输入。Default 为 9600。
Option:
- Parity: None／Odd／Even。Default 为 None。
- Mode: ASCII／RTU。Default 为 ASCII（索引 0）。选 RTU 时可勾选 8-N-1（现场常见 8-N-2）。
Simple Trigger: Start of frame、End of frame、Parity Error、Break／Idle frame。勾选时栏位启用（Enable）。Default 皆为未勾选。
Clause Trigger: 详见 Clause Trigger。

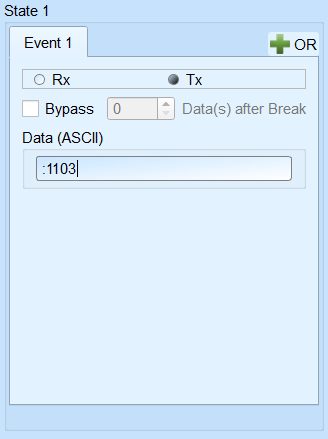

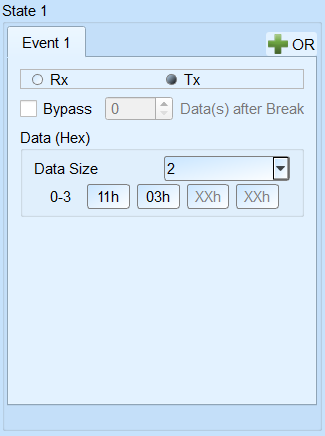

触发条件设置区（State）: ASCII／HEX 输入模式由 ASCII／RTU 决定。提供 Rx／Tx 方向与 Bypass；HEX 最多 16 Bytes。数据样式输入；未用填 XXh＝Don't care。
