PMBus Trigger (Power Management Bus)

PMBus 觸發可依 Simple Trigger 訊框事件、Check PEC、Group Command，或以 Clause Trigger 比對 Address／Command／Data。TravelBus 可選專用埠。

見 Settings、Clause Trigger。

Protocol Decode 說明：PMBus

Trigger Settings

PMBus Trigger（LA）

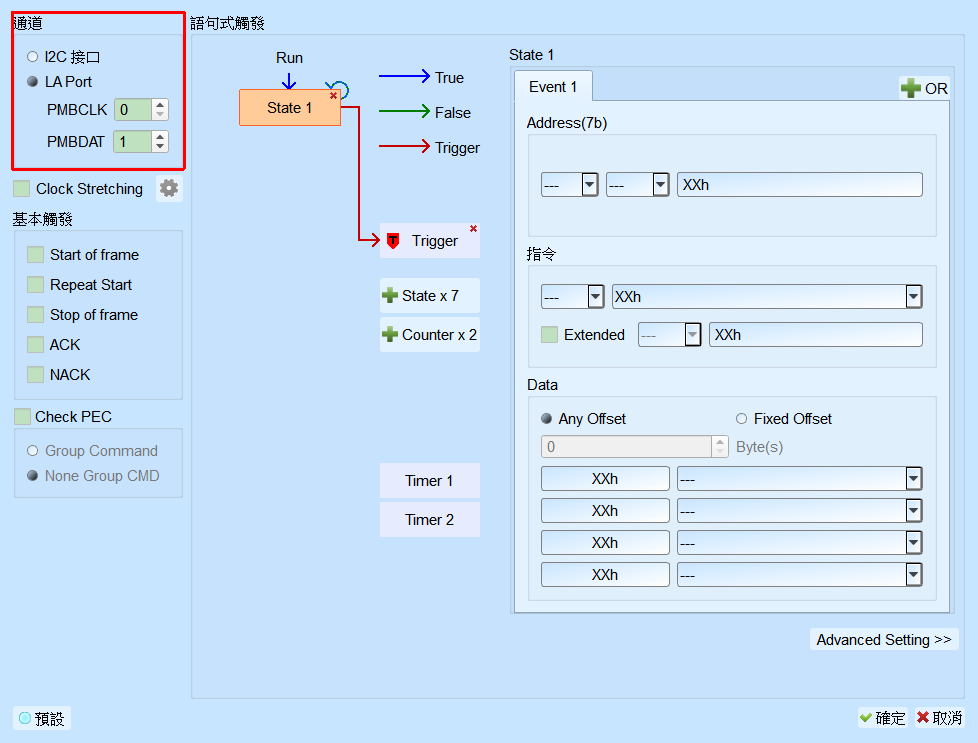

PMBus Trigger（TravelBus；額外通道來源）

因 TravelBus 針對 I2C 設計特殊通道，PMBus 觸發畫面會有額外通道來源選項。

• 通道: I2C 埠或 LA。Default 為 LA 埠。
• Simple Trigger: Start／Restart／Stop／ACK／NACK 等。Default 皆為未勾選。
• Check PEC: PEC 錯誤相關觸發。Default 為未勾選。
• Group Command: Default 為 None（未啟用 Group Cmd）。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 於 Address、Command、Data 輸入資料樣式，或保留 X／XXh。
  • Data 最多 4 Bytes；未用填 XXh。十六進制以 h、二進制以 b 結尾。
  • Offset: Any Offset／Fixed Offset。
