PMBus Trigger (Power Management Bus)

PMBus 触发可根据 Simple Trigger 帧事件、Check PEC、Group Command，或以 Clause Trigger 比对 Address／Command／Data。TravelBus 可选专用端口。

见 Settings、Clause Trigger。

Protocol Decode 說明：PMBus

Trigger Settings

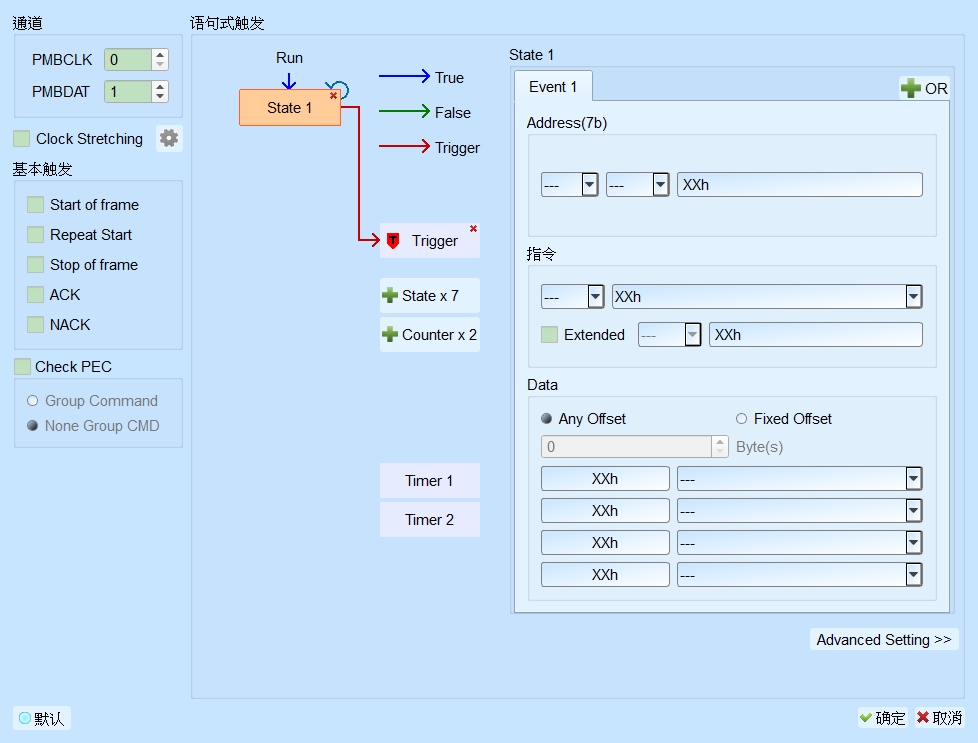

PMBus Trigger（LA）

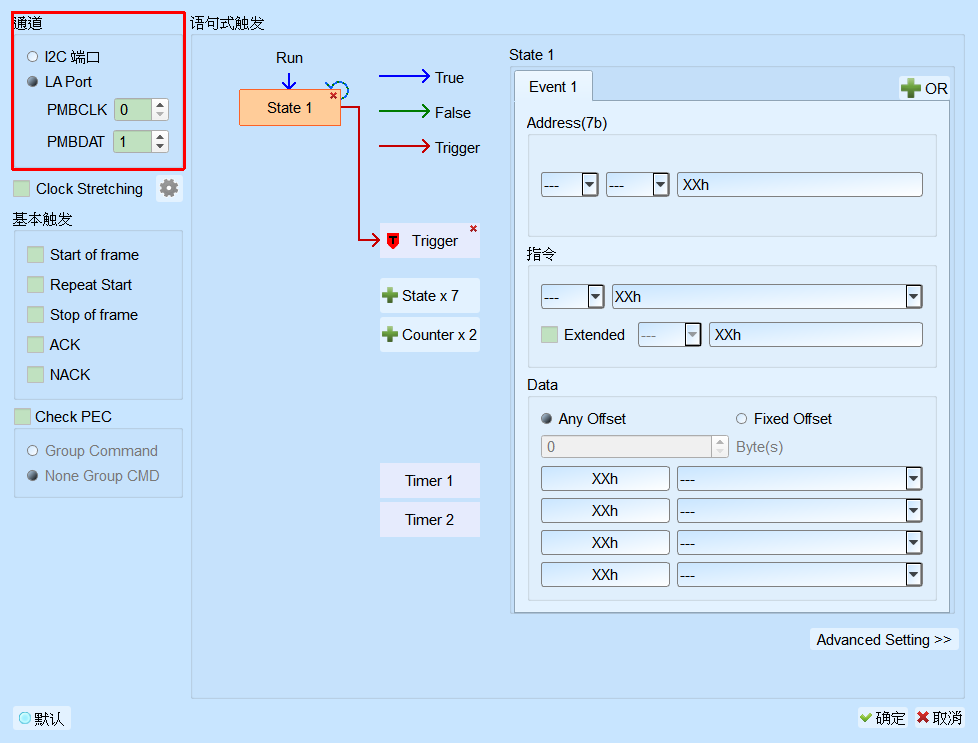

PMBus Trigger（TravelBus；额外通道来源）

因 TravelBus 针对 I2C 设计特殊通道，PMBus 触发画面会有额外通道来源选项。

• 通道: I2C 端口或 LA。Default 為 LA 端口。
• Simple Trigger: Start／Restart／Stop／ACK／NACK 等。Default 皆为未勾选。
• Check PEC: PEC 错误相关触发。Default 为未勾选。
• Group Command: Default 为 None。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 于 Address、Command、Data 输入数据样式，或保留 X／XXh。
  • Data 最多 4 Bytes；未用填 XXh。十六进制以 h、二进制以 b 结尾。
  • Offset: Any Offset／Fixed Offset。
