PROFIBUS Trigger (Process Field Bus)

Profibus 觸發可依 Simple Trigger（Start／End of frame）與錯誤檢查（DA／SA、ED、LE、Parity、SD、Checksum），或以 Clause Trigger 比對 SD 等資料樣式。

見 Settings；語句式觸發見 Clause Trigger。

Protocol Decode 說明：PROFIBUS

Trigger Settings

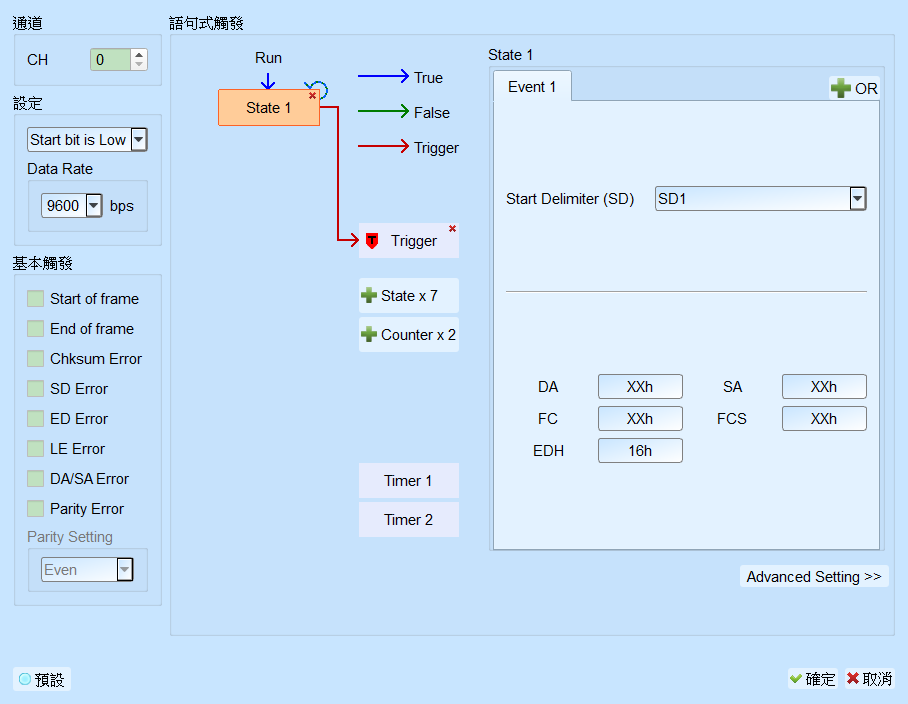

PROFIBUS Trigger

• 通道: 設定 Profibus 通道。
• 設定:
  • Start bit／Input: Start bit 極性等。Default 輸入索引為 0。
  • Data Rate: 鮑率。Default 索引為 0。
  • Parity: Default 索引為 0。
• Simple Trigger: Start of frame／End of frame。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Error Trigger: DA／SA、ED、LE、Parity、SD、Checksum Error。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 於 SD 等欄位輸入指定值，或保留 X／XXh（Don't care）。
