PROFIBUS Trigger (Process Field Bus)

Profibus 触发可根据 Simple Trigger（Start／End of frame）与错误检查（DA／SA、ED、LE、Parity、SD、Checksum），或以 Clause Trigger 比对 SD 等数据样式。

见 Settings；语句式触发见 Clause Trigger。

Protocol Decode 說明：PROFIBUS

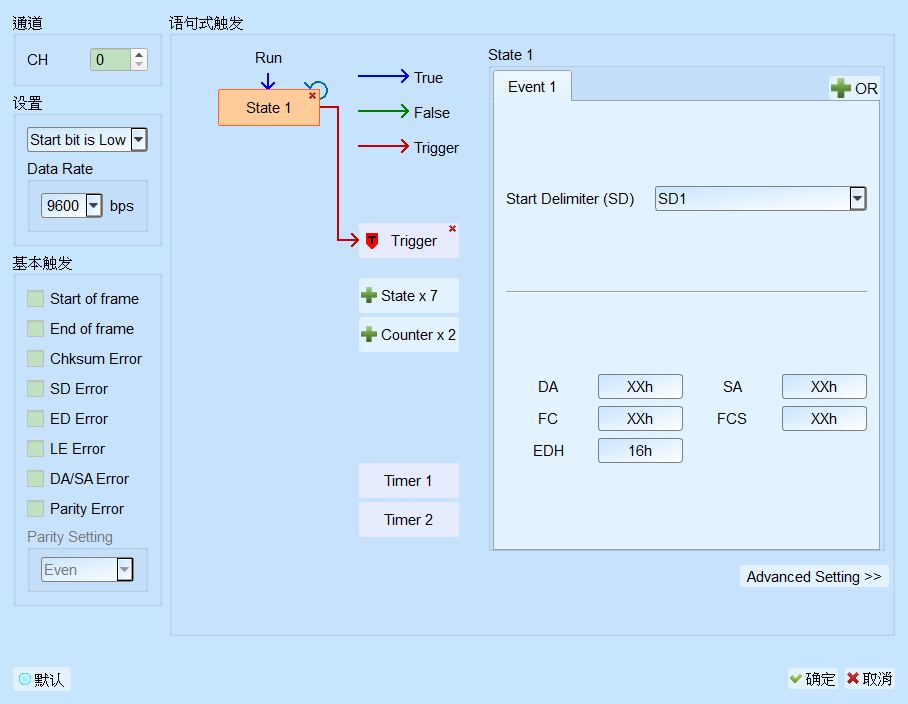

Trigger Settings

PROFIBUS Trigger

• 通道: 设置 Profibus 通道。
• 设置:
  • Start bit／Input: Start bit 极性等。Default 输入索引为 0。
  • Data Rate: 波特率。Default 索引为 0。
  • Parity: Default 索引为 0。
• Simple Trigger: Start of frame／End of frame。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Error Trigger: DA／SA、ED、LE、Parity、SD、Checksum Error。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 于 SD 等字段输入指定值，或保留 X／XXh（Don't care）。
